En el corazón de cada explotación agrícola, el tractor es una máquina indispensable. Su fiabilidad y seguridad son pilares fundamentales para la productividad, y dentro de sus múltiples sistemas, la dirección juega un papel crítico. ¿Alguna vez ha sentido que su tractor no responde con la misma precisión, que el volante tiene demasiada holgura o que se vuelve inusualmente duro al girar? Estas señales no deben ignorarse. Un sistema de dirección en mal estado no solo compromete la eficiencia de su trabajo, sino que, lo que es más importante, pone en riesgo su seguridad y la de su equipo. En AgricolaTrivino.com, entendemos la importancia de mantener su maquinaria en perfecto estado. Por eso, hemos preparado esta guía detallada para ayudarle a identificar y comprender las tres averías más comunes en la dirección de un tractor, y cómo detectarlas antes de que se conviertan en problemas mayores.
La Dirección del Tractor: Un Sistema Vital para la Precisión y la Seguridad
Antes de sumergirnos en las averías específicas, es crucial comprender el funcionamiento básico del sistema de dirección de un tractor. A diferencia de un vehículo convencional, los tractores están diseñados para operar en terrenos irregulares, soportar cargas pesadas y realizar giros cerrados, lo que exige un sistema de dirección robusto y fiable. La mayoría de los tractores modernos utilizan dirección asistida hidráulicamente, que reduce el esfuerzo del operador y mejora la maniobrabilidad.
Los componentes clave incluyen:
Volante y Columna de Dirección: El punto de interacción del operador.
Bomba Hidráulica: Suministra el fluido a presión al sistema (en dirección asistida).
Orbitrol (Válvula de Dirección): Un componente complejo que distribuye el fluido hidráulico a los cilindros de dirección en función del giro del volante.
Cilindros de Dirección: Convierten la presión hidráulica en movimiento mecánico para girar las ruedas.
Brazos de Dirección: Conectan el sistema hidráulico/mecánico a las manguetas de las ruedas.
Rótulas de Dirección: Articulaciones esféricas que permiten el movimiento angular entre los componentes de la dirección y las ruedas, adaptándose a las irregularidades del terreno.
Tirantes o Barras de Acoplamiento: Conectan las ruedas entre sí y transmiten el movimiento de dirección.
Cada uno de estos elementos debe trabajar en perfecta armonía para garantizar una dirección precisa y segura. Un fallo en cualquiera de ellos puede desencadenar una serie de problemas, desde una ligera imprecisión hasta una pérdida total de control.

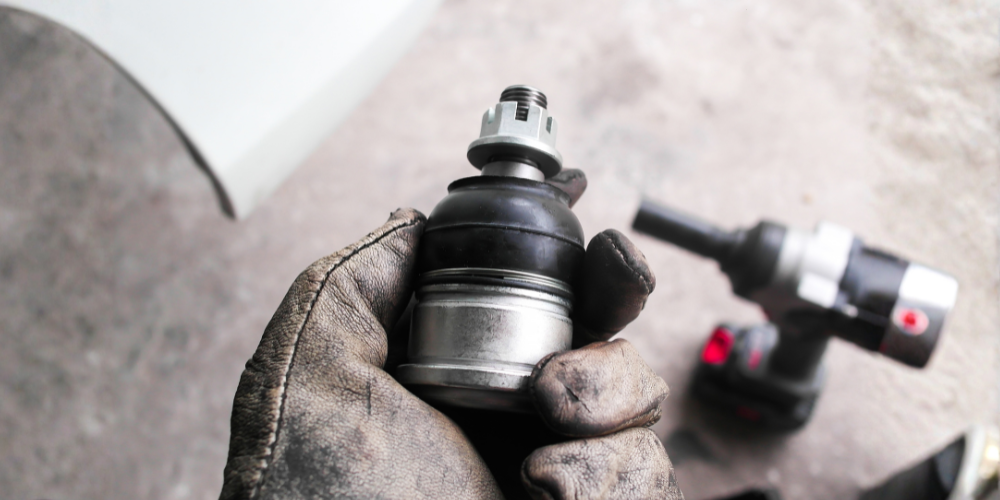

1. Avería: Rótulas de Dirección Desgastadas o Dañadas
¿Qué son las rótulas y por qué fallan?
Las rótulas de dirección son componentes fundamentales que actúan como articulaciones flexibles, permitiendo que las ruedas giren y se adapten a las irregularidades del terreno sin perder conexión con el sistema de dirección. Están compuestas por una bola dentro de una cavidad, generalmente lubricada y protegida por un guardapolvos de goma o fuelle. Su diseño permite el movimiento en múltiples planos, lo cual es esencial para la suspensión y la dirección.
El desgaste de las rótulas es una de las averías más comunes debido a varios factores:
Uso Continuo y Vibraciones: El constante movimiento y las vibraciones inherentes al trabajo agrícola someten a las rótulas a un estrés mecánico considerable.
Exposición a Agentes Externos: Barro, polvo, agua y productos químicos agrícolas pueden deteriorar los guardapolvos. Una vez que el guardapolvos se rompe, el lubricante se escapa y la suciedad entra, acelerando el desgaste interno de la rótula.
Cargas Pesadas: El transporte de aperos pesados o el trabajo con cargadores frontales incrementa la carga sobre las rótulas, acelerando su deterioro.
Falta de Lubricación: Aunque muchas rótulas modernas son «selladas de por vida», algunas aún requieren engrase periódico. Una lubricación inadecuada o ausente es una causa directa de desgaste prematuro.
Síntomas claros de desgaste
Detectar a tiempo el desgaste de las rótulas es crucial. Preste atención a los siguientes indicadores:
Golpeteo o Clunk al Girar el Volante o Pasar por Irregularidades: Es uno de los síntomas más evidentes. Se produce un sonido metálico seco cuando la rótula tiene holgura y sus componentes internos chocan.
Holgura Excesiva en el Volante: Siente que el volante tiene un «juego muerto» antes de que las ruedas comiencen a girar. El tractor puede sentirse impreciso y «flotante» en la dirección.
Desgaste Irregular de los Neumáticos Delanteros: Específicamente, un desgaste en forma de «dientes de sierra» o un desgaste excesivo en los bordes interiores o exteriores. Esto indica que la alineación de las ruedas se ve comprometida por la holgura en la rótula.
Vibraciones en el Volante: Especialmente a ciertas velocidades o al girar, las vibraciones pueden transmitirse al volante.
Dificultad para Mantener la Dirección Recta: El tractor tiende a desviarse y requiere constantes correcciones en el volante.
Detección y verificación paso a paso
La inspección de rótulas es un procedimiento relativamente sencillo que puede realizar usted mismo:
Preparación: Aparque el tractor en una superficie plana y segura. Desconecte el motor y active el freno de estacionamiento.
Levantar el Eje Delantero: Utilice un gato hidráulico robusto y soportes de seguridad (caballates) para levantar la parte delantera del tractor, asegurándose de que ambas ruedas estén en el aire y puedan girar libremente. La seguridad es primordial.
Inspección Visual del Guardapolvos: Examine los guardapolvos de goma de cada rótula. Deben estar intactos, sin grietas, roturas o signos de fuga de grasa. Un guardapolvos dañado es una señal de alerta, incluso si la rótula aún no presenta holgura.
Prueba de Holgura Manual:
Con una mano en la parte superior de la rueda y la otra en la parte inferior, intente mover la rueda hacia adentro y hacia afuera (verticalmente). Si siente un movimiento excesivo o un «clunk», podría haber un problema en la rótula de la dirección o en los rodamientos de la rueda.
Con las manos en los lados de la rueda (posición 3 y 9 en un reloj), intente moverla de lado a lado (horizontalmente) con fuerza. Mientras hace esto, observe las rótulas de dirección (tanto la exterior como la interior, si aplica) y los puntos de unión de los tirantes. Cualquier movimiento perceptible en la rótula sin que la barra de dirección se mueva solidariamente, o cualquier «clunk» que pueda sentir en la rótula, indica holgura. La holgura aceptable es mínima, a menudo menos de 1-2 mm.
Uso de una palanca: Para una verificación más precisa, puede usar una palanca o barra de hierro entre el brazo de dirección y la rótula, o entre la rótula y la mangueta, y hacer un suave movimiento de palanca. Si observa un movimiento excesivo o holgura, la rótula necesita ser reemplazada.
Si detecta alguna de estas señales, es imperativo reemplazar las rótulas defectuosas. En AgricolaTrivino.com, disponemos de una amplia gama de rótulas de dirección de alta calidad para asegurar la durabilidad y precisión de su sistema.
2. Avería: Fallos en la Bomba o el Orbitrol de Dirección Hidráulica
El corazón de la dirección asistida: Bomba y Orbitrol
En tractores con dirección asistida hidráulica, la bomba y el orbitrol son los componentes centrales que permiten girar las ruedas con mínimo esfuerzo. La bomba hidráulica, impulsada por el motor del tractor, es la encargada de generar la presión necesaria en el sistema. El orbitrol, también conocido como válvula de dirección hidrostática, es un dispositivo sofisticado que interpreta el movimiento del volante y dirige el fluido hidráulico a los cilindros de dirección correspondientes, amplificando la fuerza del operador para mover las ruedas.
Las fallas en estos componentes suelen ser resultado de:
Desgaste Interno: Con el tiempo y el uso, los componentes internos de la bomba (engranajes, paletas) y del orbitrol (carretes, válvulas) se desgastan, perdiendo eficiencia y creando fugas internas.
Contaminación del Fluido Hidráulico: Partículas de suciedad, agua o residuos metálicos pueden dañar las superficies internas, obstruir conductos y acelerar el desgaste.
Sobrecalentamiento: Un nivel bajo de fluido, un filtro obstruido o un trabajo excesivo pueden provocar un sobrecalentamiento, degradando el aceite y dañando los sellos y componentes internos.
Nivel Insuficiente de Fluido: La falta de aceite hidráulico puede causar cavitación en la bomba, dañándola rápidamente.
Identificando los síntomas de un sistema hidráulico comprometido
Los problemas en la bomba o el orbitrol se manifiestan de varias maneras:
Dirección Dura o Intermitente: Es el síntoma más común. El volante se siente pesado, requiriendo un esfuerzo excesivo para girar, especialmente a bajas revoluciones del motor o cuando el tractor está frío. Puede mejorar momentáneamente con el aumento de las RPM.
Ruidos Anormales al Girar: Un zumbido constante, un chillido agudo o un gruñido proveniente de la zona de la bomba o el orbitrol al girar el volante son indicativos de problemas. Estos ruidos pueden ser causados por bajo nivel de fluido, aire en el sistema (cavitación), o desgaste interno de la bomba.
Pérdida de Aceite Hidráulico o Burbujas en el Depósito: Una fuga visible en las mangueras, conexiones o en los propios componentes es una señal clara. La presencia de burbujas o espuma en el depósito de fluido hidráulico indica que hay aire entrando en el sistema, lo que puede dañar la bomba.
El Volante No Vuelve a la Posición Central: Después de un giro, el volante no se auto-centra o lo hace de forma muy lenta.
Calentamiento Excesivo del Aceite: El depósito de aceite hidráulico se siente anormalmente caliente al tacto.
Diagnóstico práctico en el campo
Para diagnosticar problemas en la bomba o el orbitrol, siga estos pasos:
Verificación del Nivel y Estado del Fluido Hidráulico:
Con el motor apagado y frío, compruebe el nivel de aceite en el depósito. Debe estar entre las marcas de mínimo y máximo.
Observe el color y la claridad del fluido. Un aceite oscuro, turbio o con olor a quemado indica degradación y contaminación.
Busque burbujas o espuma en el depósito después de hacer funcionar el motor y girar el volante varias veces. La presencia de burbujas sugiere aire en el sistema, posiblemente por una fuga en la línea de succión o un nivel bajo.
Prueba de Ruido: Con el motor en marcha y en ralentí, gire el volante de tope a tope. Escuche atentamente cualquier zumbido, chillido o gruñido que aumente con el giro. Un sonido constante que no varía mucho podría indicar un problema en la bomba.
Respuesta de la Dirección a Diferentes RPM: Si la dirección se siente dura a ralentí pero mejora significativamente al acelerar el motor, es un fuerte indicio de que la bomba hidráulica no está generando suficiente caudal o presión a bajas RPM.
Inspección Visual de Fugas: Revise todas las mangueras, conexiones, la bomba y el orbitrol en busca de fugas de aceite. Una fuga, por pequeña que sea, puede causar una pérdida de presión y un funcionamiento deficiente.
El reemplazo de una bomba o un orbitrol es una tarea que a menudo requiere conocimientos especializados. Asegúrese de utilizar piezas de recambio de calidad que cumplan con las especificaciones del fabricante para garantizar la longevidad y el rendimiento. En AgricolaTrivino.com, ofrecemos componentes hidráulicos fiables para su tractor.
Mantenimiento preventivo del sistema hidráulico
Para prolongar la vida útil de su sistema de dirección hidráulica:
Cambio Regular del Fluido y Filtros: Siga las recomendaciones del fabricante para el intervalo de cambio de aceite hidráulico y filtros. Utilice siempre el tipo de aceite específico.
Inspección de Mangueras y Conexiones: Revise periódicamente si hay signos de desgaste, grietas o fugas en las mangueras y apriete las conexiones si es necesario.
Mantener el Nivel Adecuado: Un nivel bajo de fluido es una de las principales causas de averías en la bomba.
Evitar Giros Bruscos y Mantener la Dirección en Topes: Girar el volante hasta el tope y mantenerlo ahí bajo presión excesiva puede estresar la bomba y el sistema.
3. Avería: Brazos, Tirantes o Barras de Acoplamiento Doblados o Sueltos
La estructura de la dirección: Brazos y tirantes
Los brazos de dirección y los tirantes (también conocidos como barras de acoplamiento o barras de dirección) son los elementos estructurales que conectan el sistema de dirección a las ruedas, transmitiendo el movimiento generado por los cilindros hidráulicos o la caja de dirección. Su función es mantener la alineación correcta de las ruedas y soportar las tensiones del terreno y las maniobras.
Las causas comunes de su deterioro son:
Impactos Fuertes: Golpear un obstáculo (piedra, tocón, surco profundo) a alta velocidad es la causa más frecuente de brazos o tirantes doblados.
Desgaste en las Uniones: Los puntos de pivote donde los brazos y tirantes se conectan (a menudo con rótulas o pasadores y bujes) pueden desgastarse, creando holgura. La falta de una arandela de ajuste adecuada, o el desgaste de la misma, puede contribuir a esta holgura.
Fijaciones Sueltas: Tuercas o pernos que se aflojan con las vibraciones pueden causar movimiento excesivo en las uniones, llevando a una dirección imprecisa. Un pasador elástico o chaveta mal colocado o desgastado también puede ser un punto de fallo.
Corrosión: La exposición prolongada a la humedad y productos químicos puede debilitar el metal, aunque es menos común que cause doblado directo.
Cómo identificar daños estructurales
Las señales de brazos o tirantes doblados o sueltos son bastante evidentes:
El Tractor Se Desvía Hacia un Lado: Si el tractor tiende a «tirar» constantemente hacia la izquierda o la derecha al intentar mantener una línea recta, es una señal de mala alineación, a menudo causada por un brazo o tirante doblado o un ajuste incorrecto.
Las Ruedas No Quedan Alineadas Visualmente: Al observar las ruedas delanteras desde la parte frontal del tractor, una puede parecer más «abierta» o «cerrada» que la otra (problema de convergencia/divergencia), o una puede estar visiblemente girada en un ángulo diferente a la otra.
Desgaste Desigual en los Neumáticos: Similar al desgaste por rótulas, pero a menudo más pronunciado en un solo lado o con patrones de desgaste muy irregulares que no se explican por la presión.
Volante Descentrado: Cuando el tractor avanza en línea recta, el volante no está en su posición central.
Dirección Imprecisa o Vaga: Siente que el tractor no responde directamente a los movimientos del volante, como si hubiera un «retraso» en la respuesta.
Procedimientos de inspección y alineación
La detección requiere una inspección visual y mediciones:
Inspección Visual Detallada:
Con el tractor aparcado y seguro, agáchese y examine todos los brazos y tirantes de dirección. Busque cualquier signo de doblado, abolladuras, grietas o deformaciones. Deben ser perfectamente rectos.
Revise las uniones. ¿Están todos los pernos y tuercas apretados? ¿Hay holgura en los pivotes? Asegúrese de que cualquier pasador elástico esté en su lugar y en buen estado.
Comprobación de Juego en las Uniones: Utilice la misma técnica de la palanca descrita para las rótulas, pero aplicándola a los puntos de unión de los brazos y tirantes, buscando movimientos excesivos.
Medición de la Convergencia/Divergencia (Toe-in/Toe-out):
Mida la distancia entre los bordes delanteros de las llantas (o un punto de referencia consistente) de ambas ruedas delanteras.
Luego, mida la distancia entre los bordes traseros de las llantas de las mismas ruedas.
Para la mayoría de los tractores, debería haber una ligera convergencia (toe-in), lo que significa que la distancia delantera es ligeramente menor que la trasera (típicamente entre 0 y 5 mm, dependiendo del modelo). Una divergencia o una convergencia excesiva indica un problema de alineación, a menudo causado por un tirante doblado o mal ajustado.
Asegúrese de que el volante esté centrado y las ruedas apuntando hacia adelante antes de tomar las medidas.
Un brazo o tirante doblado no puede repararse eficazmente; debe ser reemplazado. La alineación posterior es crucial para evitar un desgaste prematuro de los neumáticos y garantizar una dirección precisa. En AgricolaTrivino.com, le ofrecemos recambios robustos y fiables para los componentes estructurales de la dirección de su tractor.
Mantenimiento Preventivo Integral del Sistema de Dirección
La prevención es siempre la mejor estrategia para evitar averías costosas y tiempos de inactividad. Un programa de mantenimiento preventivo regular para el sistema de dirección de su tractor debería incluir:
Inspección Visual Periódica: Cada vez que realice un mantenimiento rutinario (cambio de aceite, filtros), dedique unos minutos a inspeccionar visualmente todos los componentes de la dirección: rótulas, guardapolvos, brazos, tirantes, mangueras hidráulicas y el depósito de fluido.
Engrase Regular: Si su tractor tiene puntos de engrase (engrasadores) en las rótulas o pivotes de la dirección, utilice una pistola de engrase para aplicar lubricante de forma periódica, según las recomendaciones del fabricante. El uso de una grasa adecuada prolonga la vida útil de los componentes.
Verificación de Aprietes: Con el tiempo, las vibraciones pueden aflojar las tuercas y pernos. Revise y apriete todos los elementos de fijación del sistema de dirección, utilizando una llave dinamométrica para aplicar el par de apriete correcto especificado por el fabricante. Esto incluye los tornillos de las abrazaderas de los tirantes, las tuercas de las rótulas y los soportes de los cilindros hidráulicos.
Control del Nivel y Calidad del Aceite Hidráulico: En sistemas de dirección asistida, asegúrese de que el nivel de fluido hidráulico sea el correcto y que el aceite esté limpio y sin contaminantes. Reemplace el fluido y los filtros según el programa de mantenimiento.
Revisión de Neumáticos: Mantenga la presión de los neumáticos delanteros según las especificaciones. Un desgaste irregular es a menudo el primer indicador de un problema en la dirección o la suspensión. Realice rotaciones si es necesario y verifique el estado general.
Evitar Sobrecargas y Golpes: Sea consciente de los límites de carga de su tractor y evite golpear obstáculos en el campo. La prevención de impactos es la mejor defensa contra brazos y tirantes doblados.
Herramientas Esenciales para el Diagnóstico y la Reparación
Contar con las herramientas adecuadas no solo facilita el trabajo, sino que garantiza que se realice de forma segura y efectiva. Para el mantenimiento y la reparación del sistema de dirección, considere tener a mano:
Gato Hidráulico y Caballetes de Seguridad: Imprescindibles para levantar el tractor de forma segura.
Juego de Llaves Fijas y de Vaso: De diferentes medidas para tuercas y pernos.
Llave Dinamométrica: Fundamental para aplicar el par de apriete correcto a los componentes, evitando tanto el aflojamiento como el daño por apriete excesivo.
Palanca o Barra de Hierro: Para verificar holguras y facilitar el desmontaje.
Extractor de Rótulas: Una herramienta especializada que facilita la extracción de rótulas sin dañarlas o dañar otros componentes.
Grasera (Pistola de Engrase): Para la lubricación de puntos de engrase.
Recipientes para Fluido: Para recoger el aceite hidráulico al realizar cambios o purgas.
Cinta Métrica o Calibrador de Alineación: Para medir la convergencia/divergencia de las ruedas.
Linterna de Inspección: Para iluminar áreas de difícil acceso y detectar fugas o daños.
Guantes y Gafas de Seguridad: Siempre esenciales para protegerse.
Con estas herramientas y los conocimientos adecuados, estará mucho mejor equipado para mantener la dirección de su tractor en condiciones óptimas y prolongar su vida útil en el campo.
Conclusión y la Importancia de un Recambio de Calidad
La dirección de su tractor es un sistema complejo y fundamental para la seguridad y la eficiencia en el trabajo agrícola. Ignorar los primeros signos de una avería puede llevar a problemas más graves, costosas reparaciones y, lo que es peor, accidentes. La detección temprana y el mantenimiento preventivo son sus mejores aliados.
Cuando llegue el momento de reemplazar una pieza, la calidad del recambio es primordial. En AgricolaTrivino.com, sabemos que la fiabilidad de su maquinaria no es negociable. Por eso, nos comprometemos a ofrecerle solo recambios y accesorios de la más alta calidad, diseñados para soportar las exigencias del trabajo agrícola.
No espere a que una pequeña holgura se convierta en una avería mayor. Revise, detecte y actúe. Su seguridad y la productividad de su explotación dependen de ello.
Preguntas Frecuentes (FAQ)
¿Es seguro conducir el tractor si detecto una ligera holgura en la dirección?
No es recomendable. Aunque una ligera holgura pueda parecer menor, es un indicio de desgaste que solo empeorará con el tiempo. Conducir con holgura compromete la precisión de la dirección, aumenta el riesgo de desgaste irregular de los neumáticos y, lo más importante, reduce su capacidad de control sobre el tractor, especialmente a velocidades elevadas o en terrenos irregulares. Es fundamental abordar el problema lo antes posible para garantizar su seguridad y la de su equipo.
¿Con qué frecuencia debo revisar el sistema de dirección de mi tractor?
Se recomienda una inspección visual rápida antes de cada jornada de trabajo intensivo y una revisión más exhaustiva durante el mantenimiento programado, al menos cada 250-500 horas de uso o anualmente, lo que ocurra primero. Preste especial atención a las rótulas, los guardapolvos, el nivel de aceite hidráulico y la ausencia de fugas. Si el tractor opera en condiciones muy exigentes (mucho polvo, barro, terrenos rocosos), las inspecciones deberían ser más frecuentes.
¿Puedo reparar una rótula o un brazo de dirección doblado?
En general, no se recomienda reparar rótulas desgastadas ni enderezar brazos o tirantes doblados. Las rótulas son componentes de precisión; una vez que el desgaste interno ha comenzado o el guardapolvos se ha roto, su integridad estructural está comprometida y una «reparación» suele ser temporal e insegura. De igual manera, enderezar un brazo o tirante doblado debilita el metal y puede provocar una falla catastrófica en el futuro. La mejor práctica es siempre reemplazar los componentes dañados por piezas nuevas y de calidad para garantizar la seguridad y el rendimiento óptimo del sistema de dirección.
¿Qué tipo de aceite hidráulico debo usar para la dirección asistida?
Es crucial utilizar el tipo de aceite hidráulico especificado por el fabricante de su tractor. Consulte el manual del operador para conocer las especificaciones exactas (por ejemplo, ISO VG, viscosidad, aditivos). El uso de un aceite incorrecto puede causar un rendimiento deficiente del sistema, sobrecalentamiento, desgaste prematuro de los componentes y anulación de la garantía. Nunca mezcle diferentes tipos de aceites hidráulicos.
