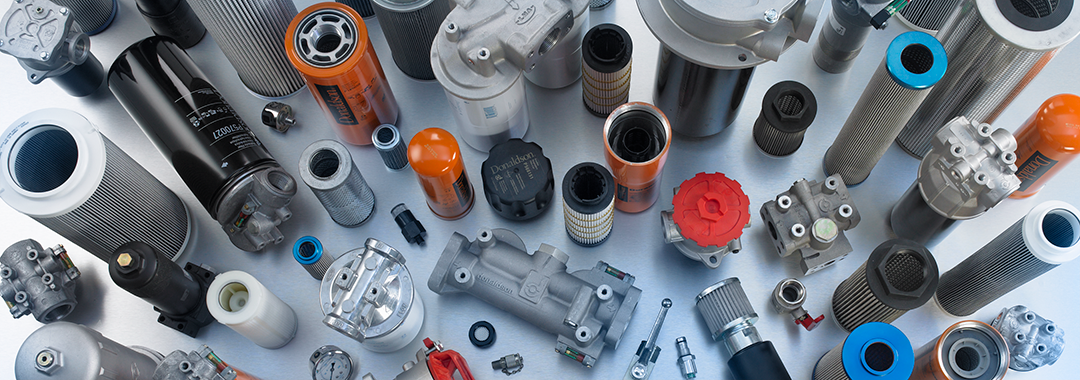

Filtros Hidráulicos: ¿Cómo Funcionan y Tipos?

En el exigente mundo de la maquinaria agrícola y forestal, cada componente juega un papel crucial en la eficiencia y durabilidad del equipo. Pero, ¿sabes realmente cómo proteger el corazón de tu maquinaria, el sistema hidráulico, de su peor enemigo: la contaminación? Los filtros hidráulicos son los guardianes silenciosos de la longevidad de tu tractor, cosechadora o procesadora forestal. Un sistema hidráulico bien filtrado no solo garantiza un rendimiento óptimo, sino que también previene costosas averías y prolonga la vida útil de cada pieza. En AgricolaTrivino.com, entendemos la importancia de cada detalle, por eso hemos preparado esta guía exhaustiva para que entiendas a fondo cómo funcionan los diferentes filtros hidráulicos y por qué son indispensables para tu inversión.

La complejidad de los sistemas hidráulicos modernos, con tolerancias cada vez más ajustadas y presiones de trabajo elevadas, hace que la limpieza del fluido sea más crítica que nunca. Un pequeño error en la filtración puede traducirse en un desgaste prematuro, fallos catastróficos y, en última instancia, en tiempo de inactividad no planificado, lo que se traduce directamente en pérdidas económicas. Acompáñanos a desentrañar el mundo de la filtración hidráulica y descubre cómo mantener tus equipos en perfecto estado de revista.

La Vital Importancia de la Filtración Hidráulica en Maquinaria Agrícola y Forestal

El aceite hidráulico no es solo un medio para transmitir potencia; es un lubricante, un refrigerante y un sellador dentro de tu sistema. Sin embargo, su eficacia se ve comprometida rápidamente si se contamina. La contaminación es la principal causa de fallos en los sistemas hidráulicos, responsable de hasta el 80% de los problemas según estudios de la industria. Proteger el aceite es proteger todo el sistema.

¿Por qué la Contaminación es el Enemigo Número Uno?

La contaminación puede manifestarse de diversas formas: partículas sólidas, agua, aire o incluso subproductos de la degradación del propio aceite. Cada uno de estos elementos tiene un impacto devastador:

• Partículas Sólidas: Son las más obvias y las más abrasivas. Provienen del desgaste natural de los componentes, de la entrada por sellos defectuosos, o simplemente de un llenado inadecuado del depósito. Estas partículas actúan como lijas microscópicas, acelerando el desgaste de bombas, válvulas y cilindros.
• Agua: Puede entrar por condensación, sellos defectuosos o cuando se lava la máquina. El agua reduce la capacidad lubricante del aceite, promueve la oxidación y la formación de ácidos, y puede causar cavitación y corrosión en los componentes. Además, a altas temperaturas, el agua se vaporiza, formando burbujas que pueden implosionar y dañar las superficies metálicas.
• Aire: La entrada de aire (aireación) puede deberse a un nivel bajo de aceite, sellos de aspiración defectuosos o un diseño inadecuado del depósito. El aire en el sistema provoca un funcionamiento errático, ruido excesivo, oxidación del aceite y, lo que es más crítico, cavitación, que es extremadamente perjudicial para las bombas.

Un sistema hidráulico con una filtración deficiente experimentará:

• Mayor desgaste de componentes y vida útil reducida.
• Menor eficiencia energética debido a la fricción y fugas internas.
• Aumento de la temperatura operativa del aceite.
• Mayor frecuencia de reparaciones y costes de mantenimiento.
• Tiempo de inactividad no planificado, afectando la productividad.

La inversión en una filtración adecuada es siempre una inversión rentable, que se amortiza rápidamente al evitar averías mayores y prolongar la vida útil de la maquinaria.

Factores Clave que Determinan el Grado de Filtración

Diseñar un sistema de filtración hidráulica óptimo no es una tarea trivial. Requiere un equilibrio entre la protección del sistema y consideraciones prácticas como el coste, el espacio y la restricción del flujo. Los fabricantes de maquinaria agrícola y forestal, así como los expertos en mantenimiento, tienen en cuenta varios factores para determinar el grado de filtración ideal:

1. Requisitos de Limpieza y Sensibilidad de los Componentes: No todos los componentes hidráulicos tienen las mismas tolerancias. Una servoválvula moderna, por ejemplo, requiere una limpieza del fluido significativamente mayor que una bomba de engranajes más robusta. Los sistemas con válvulas proporcionales, actuadores de alta precisión o motores hidráulicos de pistones axiales demandarán filtros con un micronaje muy bajo (por ejemplo, 3 a 6 micras absolutas), mientras que un sistema más sencillo podría funcionar con filtros de 10 a 25 micras.
2. Contaminación Ambiental: La maquinaria agrícola y forestal opera en entornos extremadamente sucios y polvorientos. El polvo, la tierra, los residuos vegetales y la humedad son una constante amenaza. En estos escenarios, la filtración no solo debe proteger el circuito interno, sino también evitar la entrada de contaminantes externos al depósito, haciendo crucial el papel de los filtros de aire y llenado.
3. Ciclo de Trabajo del Equipo: Una máquina que trabaja intensamente durante largas jornadas generará más desgaste interno y estará más expuesta a la contaminación externa que una máquina de uso ocasional. Los equipos con ciclos de trabajo severos requieren filtros con mayor capacidad de retención de suciedad y, posiblemente, sistemas de filtración adicionales (como filtros fuera de línea).
4. Facilidad de Mantenimiento y Confianza del Fabricante: Un sistema diseñado para un mantenimiento sencillo y regular puede permitirse filtros con intervalos de cambio más ajustados. Si se espera que el mantenimiento sea menos frecuente, los filtros deben tener una mayor capacidad de retención y una vida útil más prolongada. La accesibilidad de los filtros para su cambio es también un factor importante.
5. Presión y Caudal del Sistema: Los filtros deben ser capaces de soportar las presiones máximas de operación sin colapsar y permitir el caudal necesario sin inducir caídas de presión excesivas que puedan afectar el rendimiento o causar cavitación.

Entender estos factores es el primer paso para seleccionar los filtros adecuados y garantizar un rendimiento óptimo.

Tipos de Contaminantes y sus Efectos

Antes de profundizar en los filtros, es vital comprender contra qué estamos luchando. Los contaminantes se clasifican generalmente en tres categorías principales, cada una con su propio conjunto de desafíos:

Partículas Sólidas

Son el tipo de contaminante más común y visible. Se miden en micras (µm), donde 1 micra es una milésima de milímetro. Para ponerlo en perspectiva, el ojo humano solo puede ver partículas de unas 40 micras o más.

• Partículas Abrasivas: Son partículas duras y angulares (como arena, polvo metálico, óxido) que causan desgaste por fricción y erosión en las superficies. Son las más destructivas.
• Partículas No Abrasivas: Incluyen fibras, gomas, o partículas blandas del propio fluido degradado. Pueden obstruir orificios pequeños, interferir con el movimiento de las válvulas o dañar sellos.

Efectos: Desgaste acelerado de bombas, válvulas, cilindros, motores; obstrucción de orificios de control; aumento de la temperatura del aceite; reducción de la vida útil del fluido.

Agua

El agua puede existir en el aceite de tres formas:

• Libre: Gotas de agua visibles que se separan del aceite y se asientan en el fondo del depósito.
• Emulsionada: Pequeñas gotas de agua suspendidas en el aceite, dándole un aspecto turbio o lechoso.
• Disuelta: Agua molecularmente disuelta en el aceite, invisible a simple vista y presente en casi todos los aceites en pequeñas cantidades.

Efectos: Oxidación del aceite y formación de ácidos, corrosión de componentes metálicos, reducción de la lubricidad, formación de lodos, cavitación, congelación en climas fríos.

Aire

El aire puede entrar en el sistema de dos maneras:

• Aireación: Burbujas de aire que entran en el sistema desde el exterior (sellos, nivel bajo de aceite).
• Cavitación: Formación de burbujas de vapor dentro del fluido debido a caídas de presión localizada, que luego implosionan violentamente.

Efectos: Ruido excesivo, funcionamiento errático del sistema, reducción de la eficiencia, oxidación del aceite, daños por cavitación en bombas y otros componentes, aumento de la temperatura.

Una estrategia de filtración integral debe abordar todos estos tipos de contaminantes para asegurar la máxima protección.

Explorando los Diferentes Filtros Hidráulicos y su Función Específica

Un sistema hidráulico moderno puede incorporar varios tipos de filtros, cada uno estratégicamente ubicado para cumplir una función específica y complementaria. Vamos a detallar los más comunes:

Filtros de Aspiración (o Succión)

Estos filtros se encuentran en la línea de aspiración de la bomba, generalmente sumergidos en el depósito o justo antes de la entrada de la bomba. Su función principal es proteger la bomba de partículas grandes y evitar la entrada de objetos extraños que puedan causar un daño catastrófico.

• Ubicación: Generalmente dentro del depósito, sumergidos en el fluido, o en línea entre el depósito y la bomba.
• Función: Protección primaria de la bomba contra contaminantes grandes (fibras, óxido, residuos de sellos, objetos caídos accidentalmente).
• Características: Suelen ser de malla metálica (strainers) o cartuchos con un micronaje relativamente alto (50 a 250 micras). Deben tener una baja restricción para evitar la cavitación de la bomba.
• Ventajas: Bajo coste, fácil mantenimiento (si son externos), protección esencial para la bomba.
• Desventajas: Debido a la necesidad de baja restricción, su capacidad de filtración es limitada. Si se obstruyen, pueden causar cavitación severa en la bomba, lo que resulta en daños rápidos y costosos.

Consejo del Experto: Un filtro de aspiración nunca debe ser el único filtro en el sistema. Su micronaje es demasiado grueso para proteger componentes sensibles aguas abajo. Asegúrate de que no esté obstruido, ya que una restricción excesiva en la línea de aspiración es una de las principales causas de fallo de la bomba.

Filtros de Presión (o Alta Presión)

Situados después de la bomba, en la línea principal de alta presión, estos filtros son los verdaderos centinelas de los componentes más sensibles y costosos del sistema, como válvulas proporcionales, servoválvulas y actuadores de alta precisión.

• Ubicación: Después de la bomba, antes de los componentes que requieren la máxima limpieza.
• Función: Proteger los componentes críticos de la contaminación generada por la bomba (desgaste) o de partículas finas que hayan superado la filtración de aspiración. Son fundamentales para sistemas de alto rendimiento.
• Características: Diseñados para soportar altas presiones (hasta 400 bar o más), sus carcasas son robustas y están fabricadas con materiales resistentes. El elemento filtrante suele ser de fibra de vidrio o materiales sintéticos con un micronaje muy bajo (3 a 10 micras absolutas). A menudo incluyen una válvula de bypass para garantizar el flujo en caso de obstrucción del filtro, aunque esto permite que el fluido no filtrado pase al sistema.
• Ventajas: Proporcionan la máxima protección a los componentes más caros y sensibles, lo que prolonga significativamente su vida útil y reduce el riesgo de fallos catastróficos.
• Desventajas: Son más caros y pesados debido a su construcción robusta. Su sustitución puede ser más compleja y requieren un monitoreo constante de la presión diferencial para evitar la activación de la válvula bypass.

Consejo del Experto: En sistemas con válvulas proporcionales o servoválvulas, un filtro de presión de alta eficiencia (por ejemplo, 3 µm) es una inversión indispensable. Siempre revisa el indicador de suciedad (si lo tiene) para cambiarlo a tiempo.

Filtros de Retorno

Los filtros de retorno se instalan en la línea de retorno, justo antes de que el aceite regrese al depósito. Su misión es limpiar el fluido de todos los contaminantes que se han generado o recogido a lo largo del circuito antes de que el aceite vuelva a ser aspirado por la bomba.

• Ubicación: En la línea de retorno, antes del depósito. Pueden ser en línea o montados sobre el depósito.
• Función: Capturar la contaminación generada por el desgaste de los componentes del sistema (cilindros, motores, válvulas) y cualquier contaminante que haya entrado al sistema durante el ciclo de trabajo. Protegen el depósito de la acumulación de suciedad.
• Características: Operan a presiones más bajas que los filtros de presión, lo que permite carcasas más ligeras y económicas. Suelen tener un micronaje intermedio (10 a 25 micras) y una gran capacidad de retención de suciedad. También suelen incorporar una válvula de bypass.
• Ventajas: Relativamente económicos, fáciles de mantener y con una gran capacidad de filtración. Son cruciales para mantener la limpieza general del sistema.
• Desventajas: Si se obstruyen y la válvula bypass se abre, el fluido no filtrado regresa al depósito, reintroduciendo contaminantes al sistema.

Consejo del Experto: Un buen filtro de retorno es la primera línea de defensa para mantener el depósito limpio. En muchos sistemas, este es el filtro más grande y el que maneja el mayor volumen de aceite contaminado. Asegúrate de que su bypass esté correctamente dimensionado y no se active prematuramente.

Filtros Fuera de Línea (Offline o de «Riñón»)

Estos sistemas de filtración son unidades autónomas que tienen su propia bomba y motor, y se conectan al depósito hidráulico para filtrar el aceite de forma continua, independientemente de si la maquinaria está funcionando o no. Se les conoce como «filtros de riñón» porque actúan como los riñones del sistema, limpiando la sangre (aceite) constantemente.

• Ubicación: Conectados al depósito hidráulico, en un circuito independiente.
• Función: Proporcionar una filtración ultra fina y continua, llevando el aceite a niveles de limpieza que los filtros en línea no pueden alcanzar de manera eficiente. Son excelentes para la «limpieza profunda» y el mantenimiento preventivo.
• Características: Utilizan filtros de alta eficiencia con micronajes muy bajos (1 a 3 micras) y, a menudo, también incorporan elementos para la eliminación de agua. Funcionan a bajo caudal, lo que permite una filtración muy exhaustiva.
• Ventajas: Mejoran drásticamente la limpieza del aceite, prolongan la vida útil de los filtros en línea, reducen el desgaste de los componentes y extienden los intervalos de cambio de aceite. Permiten un control de la limpieza del fluido a un nivel superior.
• Desventajas: Son una inversión adicional y requieren un espacio específico. No son una solución para todos los sistemas, pero son muy beneficiosos para equipos de alto valor y uso intensivo.

Consejo del Experto: Para flotas de maquinaria grande o equipos que operan en condiciones extremas, un sistema de filtración fuera de línea puede ser una de las mejores inversiones para asegurar la máxima fiabilidad y reducir los costes a largo plazo.

Filtros de Aire (Respiraderos del Depósito)

A menudo subestimados, los filtros de aire son cruciales para la salud del sistema hidráulico. El depósito «respira» a medida que el nivel de aceite sube y baja con el movimiento de los cilindros y los cambios de temperatura. Cada vez que el aire entra o sale del depósito, puede arrastrar consigo partículas de polvo y humedad.

• Ubicación: En la parte superior del depósito hidráulico.
• Función: Prevenir la entrada de contaminantes atmosféricos (polvo, polen, suciedad, humedad) al depósito a medida que el nivel de aceite fluctúa.
• Tipos:
  • Estándar: Filtra solo partículas sólidas.
  • Desecantes: Incorporan un material absorbente de humedad (como gel de sílice) que cambia de color a medida que se satura, indicando la necesidad de reemplazo. Son altamente recomendables en entornos húmedos o para sistemas que no operan continuamente.
• Ventajas: Económicos y fáciles de reemplazar. Previenen una fuente importante de contaminación externa.
• Desventajas: Los filtros estándar no eliminan la humedad. Los desecantes tienen una vida útil limitada y deben ser monitoreados.

Consejo del Experto: Nunca subestimes la importancia de un buen filtro de aire. En ambientes polvorientos o húmedos, un respiradero desecante es una pequeña inversión que puede marcar una gran diferencia en la limpieza del aceite y la prevención de la corrosión interna del depósito.

Selección del Filtro Adecuado: Más Allá del Micronaje

Elegir el filtro correcto no se trata solo de seleccionar un micronaje. Hay varias especificaciones técnicas que debes considerar para asegurar la máxima protección y eficiencia:

1. Micronaje (Rating de Micras): Indica el tamaño de las partículas que el filtro puede retener. Puede ser nominal (un porcentaje de partículas de cierto tamaño) o absoluto (casi el 100% de partículas de cierto tamaño). Para aplicaciones críticas, busca siempre el micronaje absoluto.
2. Eficiencia (Beta Ratio βx): Es una medida más precisa de la eficiencia de un filtro. Un Beta Ratio de βx=200 significa que por cada 200 partículas de tamaño «x» micras que entran al filtro, solo 1 pasa. Un filtro con β10=200 es mucho más eficiente que uno con β10=2. Cuanto mayor sea el número Beta, mayor la eficiencia.
3. Capacidad de Retención de Suciedad (Dirt Holding Capacity): Es la cantidad de contaminante que un filtro puede retener antes de que su caída de presión alcance un límite preestablecido y necesite ser reemplazado. Una mayor capacidad significa una vida útil más larga del filtro.
4. Presión Nominal y de Colapso: La presión nominal es la presión de trabajo continua que el filtro puede soportar. La presión de colapso es la presión diferencial máxima que el elemento filtrante puede aguantar antes de romperse, permitiendo el paso de contaminantes.
5. Caudal Nominal: El caudal máximo de fluido que el filtro puede procesar sin generar una caída de presión excesiva. Es crucial que el caudal del filtro sea igual o superior al caudal máximo de la línea donde está instalado.
6. Compatibilidad del Fluido: Los materiales del elemento filtrante y los sellos deben ser compatibles con el tipo de aceite hidráulico utilizado (mineral, sintético, biodegradable, etc.) y sus aditivos.
7. Temperatura de Operación: El filtro debe ser capaz de operar dentro del rango de temperaturas del sistema sin degradación de sus materiales.
8. Válvula Bypass: La presión a la que se abre la válvula bypass es crítica. Debe ser lo suficientemente alta para permitir una filtración efectiva, pero lo suficientemente baja para evitar que el elemento filtrante colapse.

Consultar las especificaciones técnicas de tu maquinaria y los catálogos de los fabricantes de filtros es fundamental para hacer la elección correcta.

Estrategias de Mantenimiento y Buenas Prácticas para la Filtración Hidráulica

La mejor estrategia de filtración es inútil sin un mantenimiento adecuado. Aquí te ofrecemos algunos consejos prácticos para asegurar la máxima eficacia:

1. Calendario de Cambio de Filtros: Sigue las recomendaciones del fabricante del equipo o del filtro. En entornos severos, puede ser necesario reducir los intervalos. Considera el uso de indicadores de saturación de filtro (visores o manómetros diferenciales) que te avisen cuando el filtro necesita ser cambiado, optimizando su vida útil sin comprometer la protección.
2. Análisis de Aceite Periódico: La herramienta más potente para monitorear la salud de tu sistema hidráulico. Un análisis de aceite puede revelar el nivel de partículas, la presencia de agua, la degradación del aceite y el desgaste de los metales. Esto te permite ajustar los intervalos de cambio de filtro y aceite, e identificar problemas antes de que se conviertan en averías graves. Para tomar muestras de aceite de manera precisa y limpia, el uso de acoples rápidos hidráulicos es ideal, ya que permiten una conexión segura y sin derrames a puntos de muestreo designados.
3. Manejo y Almacenamiento del Aceite Nuevo: El aceite «nuevo» no siempre está limpio. A menudo, el aceite en los bidones no cumple con los requisitos de limpieza de los sistemas hidráulicos modernos. Siempre filtra el aceite nuevo antes de añadirlo al depósito. Almacena los bidones horizontalmente en un lugar limpio y seco para evitar la entrada de humedad y partículas.
4. Inspección Visual Regular: Revisa el nivel de aceite diariamente y observa su color y transparencia. Un aceite turbio o lechoso indica la presencia de agua. Un aceite oscuro o con olor a quemado puede indicar degradación térmica. Inspecciona los filtros de aire y los sellos del depósito.
5. Limpieza del Depósito: Con el tiempo, los depósitos pueden acumular lodos y sedimentos. Es recomendable limpiar el depósito periódicamente, especialmente cuando se cambia el aceite.
6. Uso de Filtros de Llenado: Siempre que añadas aceite nuevo al sistema, utiliza un filtro de llenado para atrapar cualquier contaminante que pueda haber en el recipiente o en el propio aceite nuevo.
7. Mantenimiento de los Respiraderos: Cambia los respiraderos del depósito regularmente, especialmente si son desecantes y han cambiado de color. Asegúrate de que estén limpios y sin obstrucciones.
8. Evitar Contaminación Cruzada: Utiliza herramientas y recipientes limpios y dedicados para el mantenimiento hidráulico. Nunca uses el mismo embudo para diésel y aceite hidráulico.

Implementar estas prácticas no solo te ahorrará dinero en reparaciones, sino que también mejorará la fiabilidad y el rendimiento de tu maquinaria, permitiéndote trabajar con tranquilidad.

Preguntas Frecuentes (FAQ) sobre Filtros Hidráulicos

¿Con qué frecuencia debo cambiar los filtros hidráulicos?

La frecuencia de cambio de los filtros hidráulicos varía significativamente según el tipo de maquinaria, las condiciones de operación (entorno polvoriento, uso intensivo), la calidad del aceite y las recomendaciones del fabricante. Como regla general, se deben seguir las horas de servicio indicadas en el manual del equipo, que suelen oscilar entre 250 y 1000 horas. Sin embargo, el monitoreo a través de indicadores de saturación de filtro o, idealmente, mediante análisis de aceite periódicos, es la forma más precisa de determinar el momento óptimo para el cambio. Un filtro que muestra una alta presión diferencial o un indicador de suciedad activado debe ser reemplazado de inmediato, independientemente de las horas de servicio.

¿Puedo limpiar y reutilizar un filtro hidráulico?

En la gran mayoría de los casos, la respuesta es NO. Los filtros hidráulicos modernos, especialmente los de alta eficiencia, están diseñados para ser desechables. Sus elementos filtrantes de fibra de vidrio o materiales sintéticos atrapan las partículas en su estructura interna y no pueden ser limpiados eficazmente sin comprometer su integridad y capacidad de filtración. Intentar limpiar un filtro (por ejemplo, con aire a presión o disolventes) puede dañar el medio filtrante, creando rutas de bypass para los contaminantes o liberando las partículas atrapadas de nuevo al sistema. Esto anularía completamente el propósito del filtro y podría causar daños graves al sistema hidráulico. Solo algunos filtros de malla muy gruesa (como los de aspiración o algunos strainers) pueden ser limpiados y reutilizados, pero siempre con precaución y siguiendo las indicaciones del fabricante.

¿Qué significa el «micronaje» en un filtro?

El micronaje (o rating de micras) de un filtro hidráulico se refiere al tamaño de las partículas que el filtro es capaz de retener. Se mide en micras (µm), donde una micra es una milésima de milímetro. Existen dos tipos principales de micronaje:

• Micronaje Nominal: Indica que el filtro puede retener un cierto porcentaje (por ejemplo, 90%) de partículas de un tamaño dado o mayor. Es una medida menos precisa.
• Micronaje Absoluto: Indica que el filtro puede retener casi el 100% (generalmente 98% o 99%) de las partículas de un tamaño dado o mayor. Es la medida más importante para sistemas hidráulicos críticos y de alta precisión.

Un filtro de 10 micras absolutas, por ejemplo, eliminará prácticamente todas las partículas de 10 micras y más grandes. Cuanto menor sea el número de micras, más finas serán las partículas que el filtro puede retener, lo que resulta en un aceite más limpio.

¿Por qué mi filtro hidráulico tiene una válvula bypass?

La válvula bypass, o válvula de derivación, es un componente de seguridad integrado en muchos filtros hidráulicos. Su función es garantizar un flujo continuo de aceite al sistema en caso de que el elemento filtrante se sature y se obstruya. Cuando el filtro se obstruye, la caída de presión a través del elemento filtrante aumenta. Si esta caída de presión supera un umbral preestablecido, la válvula bypass se abre, permitiendo que el aceite fluya alrededor del elemento filtrante directamente hacia el sistema. Esto evita la cavitación de la bomba (en filtros de aspiración) o la privación de aceite de los componentes (en filtros de presión y retorno). Sin embargo, es importante entender que cuando la válvula bypass está abierta, el aceite no está siendo filtrado, lo que significa que el sistema está operando con fluido contaminado. Por lo tanto, el indicador de saturación del filtro es crucial para reemplazar el filtro antes de que la válvula bypass se active, manteniendo la protección del sistema.
