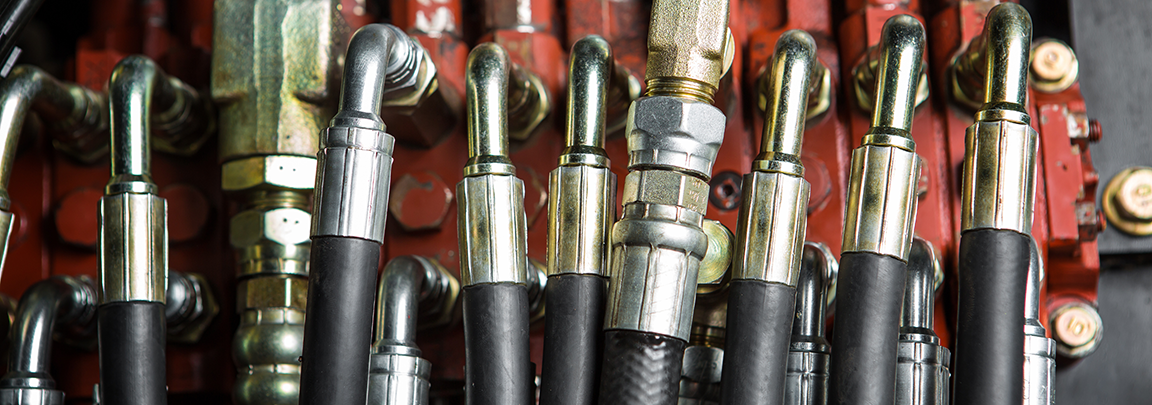

En el corazón de cada tractor, cosechadora o maquinaria forestal, late un sistema hidráulico complejo y vital. Desde levantar aperos pesados hasta accionar herramientas especializadas, la hidráulica es el músculo que permite a su equipo realizar las tareas más exigentes. Pero, ¿qué sucede cuando este músculo empieza a fallar? A menudo, la causa se esconde en componentes que, a simple vista, parecen menores, como las mangueras hidráulicas.
La elección incorrecta del diámetro de una manguera o un montaje deficiente no solo puede provocar averías costosas y tiempos de inactividad indeseados, sino también una reducción significativa del rendimiento de su maquinaria. En AgricolaTrivino.com, entendemos la importancia de cada detalle para el buen funcionamiento de su explotación. Por ello, hemos preparado esta guía exhaustiva para ayudarle a elegir el diámetro adecuado de su manguera hidráulica y a montarla correctamente, asegurando la eficiencia y longevidad de su sistema.
La Importancia Crítica de la Hidráulica en su Maquinaria
La maquinaria agrícola y forestal moderna depende en gran medida de sistemas hidráulicos robustos y eficientes. Estos sistemas son los encargados de transmitir potencia de forma fluida y controlada, permitiendo movimientos precisos y la aplicación de fuerzas considerables. Un sistema hidráulico optimizado se traduce en:
Mayor productividad y eficiencia operativa.
Reducción del consumo de combustible.
Menor desgaste de los componentes y, por ende, mayor vida útil de la máquina.
Control preciso y seguridad en las operaciones.
Cualquier fallo en una manguera hidráulica puede comprometer la integridad de todo el sistema, llevando a pérdidas de fluido, sobrecalentamiento, reducción de presión y, en el peor de los casos, a daños graves en bombas, cilindros o motores hidráulicos. Por eso, la selección y el montaje adecuados son pasos que no pueden tomarse a la ligera.
Eligiendo el Diámetro Correcto de la Manguera Hidráulica: Un Factor Clave
El diámetro interno (DI) de una manguera hidráulica es uno de los parámetros más críticos. Una manguera con un DI incorrecto puede tener consecuencias negativas importantes:
Demasiado pequeña: Provoca una velocidad de flujo excesiva, lo que genera calor, turbulencias, caídas de presión significativas y cavitación. Esto no solo reduce la eficiencia, sino que también acelera el desgaste de la manguera y de otros componentes del sistema, como la bomba y las juntas.
Demasiado grande: Aunque menos perjudicial que una manguera pequeña, una manguera sobredimensionada aumenta el coste, el peso y el espacio requerido, sin ofrecer beneficios proporcionales en el rendimiento y pudiendo generar una respuesta más lenta del sistema.
Caudal y Velocidad del Fluido: La Base de la Elección
La selección del diámetro se basa fundamentalmente en el caudal volumétrico del fluido (litros por minuto, lpm) que debe pasar por la manguera y la velocidad deseada del fluido (metros por segundo, m/s). La velocidad del fluido es crucial, ya que impacta directamente en la pérdida de energía por fricción y la generación de calor.
Para determinar el diámetro ideal, se utilizan tablas de selección o fórmulas específicas que relacionan estos tres factores. Aunque no podemos replicar una tabla interactiva aquí, el principio es el siguiente:
Identifique el caudal (lpm): Este dato suele venir especificado en las características de la bomba o del actuador (cilindro o motor hidráulico) al que se conecta la manguera.
Determine la velocidad de fluido recomendada (m/s): Las velocidades varían según la función de la manguera:
Líneas de aspiración (succión): 0,6 a 1,25 m/s. Una velocidad baja es crucial para evitar la cavitación en la bomba.
Líneas de retorno: 1,5 a 4,5 m/s. Permiten que el fluido regrese al depósito con poca resistencia.
Líneas de presión: 2,5 a 6,0 m/s (hasta 7,5 m/s en picos o aplicaciones de muy alta presión). Estas líneas soportan las mayores velocidades debido a la energía que transportan.
Líneas de pilotaje o control: Pueden operar a velocidades más bajas, alrededor de 1,0 a 2,0 m/s.
Consulte una tabla de selección o utilice una calculadora: Con el caudal y la velocidad deseada, se busca el diámetro interno que permita ese flujo sin exceder la velocidad máxima recomendada.
Es vital no confundir el diámetro interno con el diámetro externo de la manguera. Siempre nos referimos al diámetro interno para cálculos de flujo.
Pérdida de Presión en las Mangueras: Un Factor a Considerar
Cada metro de manguera, cada curva y cada conexión hidráulica (boquilla macho, codo, etc.) genera una resistencia al flujo del fluido, lo que se traduce en una pérdida de presión. Esta pérdida se mide comúnmente en milibares (mbar) o PSI por metro de longitud.
Factores que influyen en la pérdida de presión:
Diámetro interno: Cuanto menor sea el diámetro para un mismo caudal, mayor será la pérdida.
Longitud de la manguera: A mayor longitud, mayor pérdida.
Viscosidad del fluido: Fluidos más viscosos generan mayor resistencia.
Rugosidad interna de la manguera: Aunque las mangueras hidráulicas están diseñadas para ser lisas, cualquier irregularidad contribuye a la pérdida.
Número y tipo de accesorios y curvas: Cada elemento adicional añade resistencia.
Una pérdida de presión excesiva puede reducir la potencia disponible en el actuador y aumentar el calor en el sistema. Es fundamental que la pérdida de carga total del sistema de mangueras esté dentro de los límites aceptables para la aplicación, generalmente no superando el 5-10% de la presión de trabajo del sistema.
Materiales y Construcción de Mangueras Hidráulicas: Más Allá del Diámetro
Una manguera hidráulica es mucho más que un simple tubo. Su diseño multicapa es crucial para soportar las altas presiones y las condiciones extremas de trabajo.
Capas y Refuerzos
Típicamente, una manguera hidráulica consta de:
Tubo interior: Fabricado con un elastómero sintético (como nitrilo, neopreno o poliuretano) compatible con el fluido hidráulico y resistente a la erosión.
Capas de refuerzo: Son el «esqueleto» de la manguera, proporcionando la resistencia a la presión. Pueden ser de alambre de acero trenzado (una o varias capas), espiral de alambre de acero (para presiones muy altas) o fibras sintéticas. La cantidad y disposición de estas capas determinan la clasificación de presión de la manguera (ej., 1SN, 2SN, 4SP, etc., según normativas ISO o SAE).
Cubierta exterior: Generalmente de caucho sintético resistente a la abrasión, ozono, rayos UV, aceites, productos químicos y condiciones climáticas. Protege las capas de refuerzo de daños externos.
Es vital elegir una manguera con la clasificación de presión adecuada, que al menos iguale o supere la presión máxima de trabajo del sistema, con un factor de seguridad adecuado (normalmente 4:1, es decir, la presión de rotura debe ser al menos 4 veces la presión de trabajo).
Compatibilidad de Fluidos
No todos los fluidos hidráulicos son iguales, y no todas las mangueras son compatibles con todos los fluidos. Algunos fluidos pueden degradar el tubo interior de la manguera, causando fugas, contaminación del sistema o fallos catastróficos. Asegúrese de que el material del tubo interior de la manguera sea compatible con el tipo de aceite hidráulico o fluido que utiliza su maquinaria (ej., aceites minerales, fluidos sintéticos, fluidos biodegradables, etc.).
Montaje Correcto de la Manguera Hidráulica: Factores Clave para su Durabilidad
Una vez seleccionado el diámetro y tipo de manguera, el montaje adecuado es tan importante como la elección misma. Un error en esta etapa puede anular todos los beneficios de una selección correcta.
1. Longitud Adecuada de la Manguera
La longitud de la manguera debe ser la justa, ni demasiado corta ni excesivamente larga:
Compensación de movimiento: Las mangueras deben ser lo suficientemente largas para compensar el movimiento de las piezas conectadas, evitando tensiones o estiramientos. Deje un margen para el movimiento en todos los ejes posibles.
Cambios de longitud bajo presión: Las mangueras pueden contraerse o expandirse ligeramente bajo presión. Una longitud adicional permite absorber estos cambios sin generar estrés.
Expansión térmica: Considere la expansión y contracción de la manguera debido a los cambios de temperatura.
Evitar el arrastre: Una manguera excesivamente larga puede arrastrarse, rozar con otros componentes o el suelo, o crear riesgos de enganche.
Utilice soportes de tubería y abrazaderas cuando sea necesario para guiar la manguera y evitar que cuelgue o se mueva excesivamente.
2. Radio de Curvatura Mínimo
Cada manguera hidráulica tiene un radio de curvatura mínimo especificado por el fabricante. Exceder este límite (curvar la manguera con un radio menor) es una de las causas más comunes de fallo prematuro:
Restricción del flujo: Una curva demasiado cerrada reduce el diámetro interno efectivo, aumentando la pérdida de presión y generando calor.
Estrés en las capas de refuerzo: Las capas de refuerzo se estiran y comprimen de forma desigual, lo que lleva a la fatiga del material y al fallo.
Daño del tubo interior: Puede producirse un colapso o agrietamiento interno.
Si la aplicación requiere una curva pronunciada, utilice racores acodados (codos) en lugar de forzar la manguera. Deje siempre un tramo recto de al menos 6 veces el diámetro de la manguera entre el racor y el inicio de la curva.
3. Evitar Doblados y Torsiones
Las mangueras hidráulicas están diseñadas para soportar presión interna, no para ser retorcidas o dobladas. La torsión (rotación axial) es extremadamente perjudicial:
Fatiga de refuerzo: Incluso una torsión de 7 grados puede reducir la vida útil de una manguera hasta en un 90%. Las capas de refuerzo trenzadas o en espiral están diseñadas para soportar la presión de manera uniforme; la torsión las desalinea, creando puntos de concentración de estrés.
Peligro de rotura: Una manguera retorcida es una bomba de tiempo, susceptible de romperse inesperadamente.
Para evitar la torsión, asegure la manguera en el punto de anclaje inicial y permita que gire libremente hasta el punto de conexión final, o utilice racores que permitan la rotación si es necesario. Nunca retuerza la manguera para alinear los racores. Si es necesario, afloje el racor, ajuste la manguera y vuelva a apretar.
Evite también doblar la manguera directamente detrás de los accesorios. Deje siempre un tramo recto antes de iniciar cualquier curva.
4. Protección y Enrutamiento
El entorno de trabajo de la maquinaria agrícola y forestal es hostil. Las mangueras deben protegerse de:
Abrasión: El roce constante con otras mangueras, cables, bordes afilados o componentes de la máquina puede desgastar la cubierta exterior y exponer el refuerzo. Use protectores de manguera, espirales de plástico o rutas separadas.
Calor excesivo: La exposición a fuentes de calor (motores, escapes, tubos de escape) puede degradar el caucho y el fluido. Mantenga las mangueras alejadas de estas fuentes o utilice protectores térmicos.
Productos químicos y contaminantes: Algunos productos químicos, como fertilizantes o pesticidas, pueden dañar la cubierta exterior.
Puntos de pellizco: Asegúrese de que las mangueras no queden atrapadas o aplastadas por el movimiento de la máquina.
Un enrutamiento cuidadoso, siguiendo las rutas originales del fabricante o mejorándolas, es esencial para la longevidad.
5. Tipos de Conexiones y Racores
La correcta elección y montaje de los racores es tan importante como la manguera. Existen diversos tipos de racores hidráulicos (JIC, ORFS, BSP, métricos, etc.), cada uno con sus propias características de sellado y torque. Es fundamental:
Compatibilidad: Utilice racores que sean compatibles con la manguera y con el puerto al que se conectan (tipo de rosca, ángulo de asiento, tipo de sellado).
Limpieza: Asegúrese de que tanto el racor como la manguera estén limpios antes del montaje para evitar la introducción de contaminantes en el sistema.
Torque correcto: Apriete los racores al torque recomendado por el fabricante. Un apriete insuficiente puede causar fugas, mientras que un apriete excesivo puede dañar las roscas, el sellado o deformar el racor.
En Agricola Trivino, disponemos de una amplia gama de racores y acoples rápidos hidráulicos para todas sus necesidades.
6. Presión de Trabajo y de Rotura
Siempre verifique que la presión máxima de trabajo de la manguera y sus racores sea igual o superior a la presión máxima que alcanzará el sistema hidráulico. La presión de rotura es el límite en el que la manguera fallará catastróficamente, y siempre debe ser varias veces superior a la presión de trabajo como medida de seguridad.
7. Mantenimiento y Sustitución
Incluso con una correcta selección y montaje, las mangueras hidráulicas tienen una vida útil limitada. Realice inspecciones visuales periódicas buscando:
Grietas, endurecimiento o ablandamiento de la cubierta.
Burbujas o protuberancias.
Fugas en los racores o a lo largo de la manguera.
Abrasión o desgaste externo.
Corrosión en los racores.
Sustituya las mangueras que muestren signos de daño o fatiga, incluso si no presentan fugas activas. La prevención es siempre más económica que la reparación de una avería mayor. Cuando realice trabajos en el sistema, es buena práctica tener a mano papel de limpieza industrial para mantener la zona de trabajo higiénica y libre de derrames.
Preguntas Frecuentes sobre Mangueras Hidráulicas
¿Con qué frecuencia debo inspeccionar mis mangueras hidráulicas?
Se recomienda una inspección visual rápida antes de cada jornada de trabajo y una inspección más detallada cada 250-500 horas de operación o al menos una vez al año, dependiendo de la intensidad de uso y las condiciones ambientales. En entornos muy exigentes, las inspecciones deberían ser más frecuentes.
¿Puedo reparar una manguera hidráulica con fugas?
Generalmente, no se recomienda reparar mangueras hidráulicas con fugas, especialmente aquellas que operan bajo alta presión. La reparación puede comprometer la integridad estructural de la manguera y es un riesgo de seguridad. Lo más seguro y recomendable es sustituir la manguera completa por una nueva, asegurando que cumpla con las especificaciones originales.
¿Qué sucede si utilizo una manguera con un diámetro interno más pequeño del recomendado?
Utilizar una manguera con un diámetro interno más pequeño del recomendado provocará un aumento excesivo de la velocidad del fluido. Esto conlleva a una mayor pérdida de presión, un aumento significativo de la temperatura del aceite, cavitación (formación de burbujas de vapor que colapsan y dañan los componentes) y una fatiga prematura de la manguera y de otros elementos del sistema hidráulico, como la bomba y las válvulas. En última instancia, esto reduce la eficiencia, aumenta el consumo de energía y acorta la vida útil de toda la maquinaria.
¿Es importante la limpieza al manipular mangueras y componentes hidráulicos?
¡Absolutamente! La limpieza es fundamental. El sistema hidráulico es muy sensible a la contaminación. Incluso pequeñas partículas de suciedad, polvo o residuos metálicos pueden causar daños severos a la bomba, válvulas y cilindros. Siempre limpie los extremos de las mangueras, los racores y los puertos antes de la instalación. Utilice tapones protectores en los extremos de las mangueras nuevas y en los puertos abiertos del equipo para evitar la entrada de contaminantes. Mantener un buen sistema de filtrado es vital para la salud general de su maquinaria.
En AgricolaTrivino.com, estamos comprometidos con ofrecerle los mejores recambios y accesorios para su maquinaria agrícola y forestal. Entender y aplicar estos principios básicos sobre mangueras hidráulicas no solo prolongará la vida útil de sus equipos, sino que también mejorará su rendimiento y seguridad. Si tiene dudas, no dude en contactar a nuestros expertos.
