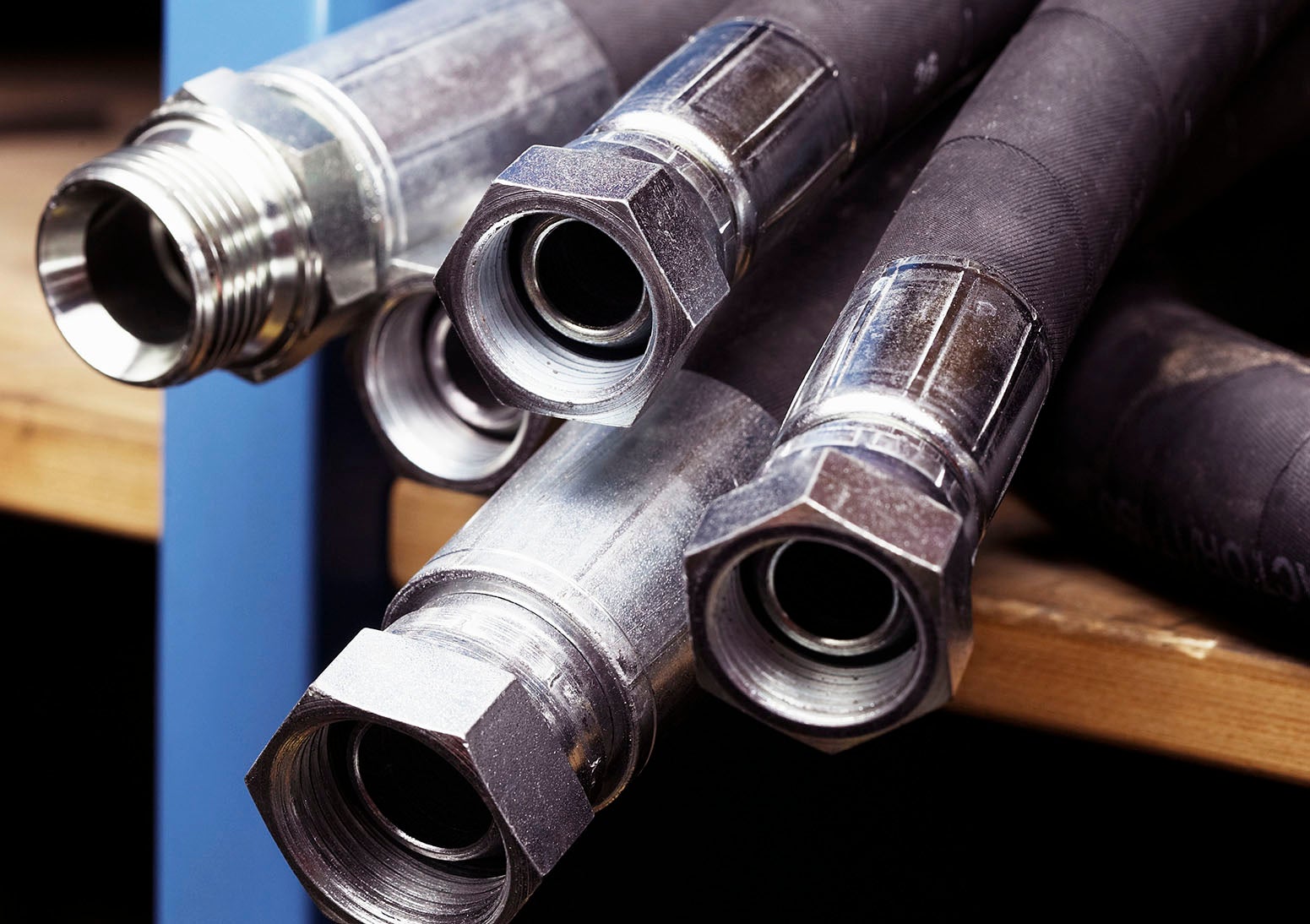

En el corazón de la maquinaria agrícola y forestal moderna, las mangueras hidráulicas son arterias vitales que transmiten potencia y movimiento. Desde el elevador de un tractor hasta el cabezal de una cosechadora o el brazo de una retroexcavadora, estas flexibles conductoras de fluido son esenciales para el rendimiento y la eficiencia. Sin embargo, su aparente simplicidad esconde una ingeniería compleja, y una elección o sustitución incorrecta puede acarrear desde pérdidas de eficiencia hasta fallos catastróficos, poniendo en riesgo la productividad y, lo que es más importante, la seguridad. ¿Sabe en qué especificaciones clave debe fijarse para asegurar que sus mangueras hidráulicas estén a la altura de las exigencias de su trabajo diario?
En Agrícola Triviño, entendemos que cada minuto cuenta en el campo. Por eso, hemos preparado esta guía exhaustiva para ayudarle a navegar por el mundo de las mangueras hidráulicas, asegurando que tome decisiones informadas que optimicen el rendimiento y prolonguen la vida útil de su maquinaria. Profundizaremos en cada componente y especificación, ofreciéndole el conocimiento de un experto para que sus sistemas hidráulicos funcionen sin contratiempos.
La Anatomía de una Manguera Hidráulica: Más Allá de la Simple Goma
Aunque a primera vista una manguera hidráulica pueda parecer un simple tubo de goma, es en realidad un componente multicapa cuidadosamente diseñado para soportar condiciones extremas de presión, temperatura y agentes externos. Comprender cada una de sus capas es fundamental para elegir la manguera adecuada.
Tubo Interior: El Corazón de la Manguera
El tubo interior es la capa que está en contacto directo con el fluido hidráulico. Su función principal es contener el fluido y garantizar la compatibilidad química, evitando la degradación del material de la manguera por corrosión o hinchazón. La elección del material del tubo interior es crítica y depende del tipo de fluido que transportará.
Materiales Comunes: Los más habituales son los cauchos sintéticos como el nitrilo (NBR), neopreno, poliéster, o elastómeros termoplásticos. Cada uno ofrece diferentes niveles de resistencia a aceites minerales, aceites sintéticos, fluidos biodegradables (como los basados en ésteres sintéticos o aceites vegetales), agua o emulsiones.
Compatibilidad de Fluidos: Es crucial verificar que el material del tubo interior sea compatible con el fluido hidráulico específico de su máquina. Una incompatibilidad puede provocar el endurecimiento, agrietamiento o hinchazón del tubo, llevando a fugas y fallos del sistema.
Resistencia a la Temperatura: El fluido hidráulico puede alcanzar altas temperaturas, especialmente en sistemas de alta presión o con poco enfriamiento. El tubo interior debe ser capaz de soportar este rango de temperaturas sin perder sus propiedades elásticas o químicas. Las temperaturas excesivas pueden acelerar el envejecimiento del material.
Capas de Refuerzo: La Columna Vertebral
Las capas de refuerzo son las que proporcionan a la manguera su resistencia a la presión. Están situadas entre el tubo interior y la cubierta exterior, y su diseño es clave para determinar la presión de trabajo de la manguera y su flexibilidad.
Materiales: Generalmente se utilizan hilos de acero de alta resistencia (trenzado o en espiral) o fibras sintéticas (como poliéster, aramida). El acero ofrece mayor resistencia a la presión, mientras que las fibras sintéticas pueden ofrecer mayor flexibilidad y ligereza para ciertas aplicaciones.
Tipos de Construcción: La disposición de estas capas es vital:
Mangueras Trenzadas (SAE 100R1, 100R2, 100R16, 100R17): Utilizan una o varias capas de alambre de acero trenzado. Son comunes en aplicaciones de presión media a alta. Las mangueras 1SN (una capa de trenzado) y 2SN (dos capas de trenzado) son muy populares. Ofrecen buena flexibilidad y son adecuadas para presiones constantes.
Mangueras en Espiral (SAE 100R9, 100R12, 100R13, 100R15, 100R19): Emplean múltiples capas (generalmente 4 o 6) de alambre de acero enrollado en espiral en ángulos opuestos. Son ideales para aplicaciones de alta y muy alta presión, y especialmente recomendadas para sistemas con picos de presión frecuentes y elevados, ya que su diseño distribuye mejor las tensiones. Las mangueras 4SP (cuatro capas espirales de alambre de acero de menor diámetro) y 4SH (cuatro capas espirales de alambre de acero de mayor diámetro) son ejemplos comunes.
Normativas: Las especificaciones como SAE J517 (Sociedad de Ingenieros Automotrices) e ISO 18752 (Organización Internacional de Normalización) definen los requisitos de rendimiento para diferentes tipos de mangueras hidráulicas, incluyendo presión, temperatura, radio de curvatura y resistencia a la abrasión. Es fundamental que la manguera cumpla con la normativa adecuada para su aplicación.
Cubierta Exterior: El Escudo Protector
La capa exterior es la primera línea de defensa de la manguera contra el entorno. Su función es proteger las capas de refuerzo y el tubo interior de los daños mecánicos y químicos.
Materiales: Fabricada habitualmente con caucho sintético (ej. SBR, NBR, CSM) o termoplásticos, la cubierta debe ser resistente a:
Abrasión: Crucial en maquinaria agrícola donde las mangueras pueden rozar contra componentes o el suelo.
Ozono y Radiación UV: Para mangueras expuestas a la intemperie.
Temperaturas Extremas: Tanto altas como bajas, típicas de los ciclos de trabajo de la maquinaria.
Intemperie: Lluvia, humedad, polvo.
Colores y Marcaje: A menudo, las cubiertas tienen colores específicos para identificación (ej. negro es el más común, pero hay otros para aplicaciones especiales). El marcaje impreso en la cubierta incluye información vital como el fabricante, la normativa que cumple (SAE, ISO), el diámetro, la presión de trabajo y la fecha de fabricación.
Dimensionamiento Correcto: Diámetro, Longitud y Radio de Curvatura
Un dimensionamiento adecuado es tan importante como la elección del material. Una manguera mal dimensionada puede provocar sobrecalentamiento, caídas de presión, vibraciones excesivas o incluso fallos prematuros.
Diámetro Interior (ID): Flujo y Velocidad
El diámetro interior de la manguera determina la velocidad del fluido y, por lo tanto, las pérdidas de carga por fricción. Se mide en pulgadas o milímetros y se suele indicar con un número «dash» (ej. -08 para 1/2 pulgada).
Impacto en el Rendimiento:
Diámetro Demasiado Pequeño: Aumenta la velocidad del fluido, lo que incrementa la fricción, genera calor, provoca caídas de presión significativas y puede producir cavitación. Esto reduce la eficiencia del sistema y puede dañar los componentes.
Diámetro Demasiado Grande: Aunque reduce las pérdidas de carga, aumenta el coste de la manguera y puede añadir peso innecesario al sistema. Puede ser aceptable, pero no es óptimo si no se justifica.
Cálculo: El diámetro interior se selecciona en función del caudal (litros por minuto) y la velocidad de fluido recomendada para la aplicación (generalmente entre 3 y 6 m/s para líneas de presión, y 1 a 2 m/s para líneas de retorno).
Longitud: La Medida Exacta
La longitud de la manguera no es un detalle menor. Debe ser lo suficientemente larga para permitir el movimiento de los componentes sin tensarse, pero no tan larga como para crear holguras excesivas o radios de curvatura inadecuados.
Consideraciones:
Movimiento: La manguera debe tener suficiente holgura para acomodar la expansión y contracción por cambios de temperatura y presión, así como el movimiento de los componentes a los que está conectada (ej. un cilindro hidráulico). Una regla general es dejar una pequeña holgura en forma de «U» o «S».
Expansión y Contracción: Bajo presión, las mangueras se expanden ligeramente en longitud y diámetro.
Evitar Tensiones: Una manguera demasiado corta estará bajo tensión constante, lo que acelerará su fatiga y fallo.
Evitar Roces: Una manguera demasiado larga puede rozar con otros componentes, causando abrasión y daño.
Radio de Curvatura Mínimo: La Flexibilidad Límite
Cada manguera tiene un radio de curvatura mínimo especificado por el fabricante. Este valor indica el radio más pequeño al que se puede doblar la manguera sin dañarla.
Importancia: Doblar una manguera por debajo de su radio de curvatura mínimo puede provocar:
Daños internos en las capas de refuerzo, reduciendo su resistencia a la presión.
Restricción del flujo de fluido, aumentando las pérdidas de carga y el calentamiento.
Agrietamiento de la cubierta exterior, exponiendo el refuerzo a la corrosión.
Fallos prematuros y fugas.
Instalación: Siempre planifique el trazado de las mangueras para respetar este límite, utilizando racores acodados si es necesario para evitar dobleces agudos.
Presión de Trabajo y Presión de Rotura: La Seguridad es lo Primero
Las especificaciones de presión son, quizás, las más críticas a considerar. Ignorarlas puede tener consecuencias catastróficas.
Presión de Trabajo (WP): El Límite Operativo
La presión de trabajo es la presión máxima a la que la manguera puede operar de forma continua y segura en un sistema hidráulico. Siempre debe ser igual o superior a la presión máxima de su sistema.
Factor de Seguridad: Las mangueras hidráulicas están diseñadas con un factor de seguridad. Generalmente, la presión de rotura es al menos cuatro veces la presión de trabajo (4:1). Esto significa que una manguera con una presión de trabajo de 100 bar debería tener una presión de rotura de al menos 400 bar. Este margen es crucial para absorber picos de presión inesperados y garantizar la seguridad.
Selección: Nunca seleccione una manguera cuya presión de trabajo sea inferior a la presión máxima del sistema. Si el sistema opera a 200 bar, la manguera debe ser de al menos 200 bar de WP.
Presión de Rotura (BP): El Último Recurso
La presión de rotura es la presión a la que la manguera falla estructuralmente. Es un valor de prueba y bajo ninguna circunstancia debe alcanzarse durante la operación normal del sistema. Solo sirve como referencia para el factor de seguridad.
Picos de Presión: Un Desafío Constante
Los sistemas hidráulicos no siempre operan a una presión constante. Arranques, paradas, cambios de dirección de válvulas o impactos pueden generar picos de presión transitorios que superan brevemente la presión de trabajo normal. Estos picos pueden ser muy dañinos si la manguera no está preparada.
Mangueras en Espiral: Como mencionamos, las mangueras con refuerzos en espiral (ej. 4SP, 4SH, 6SP) están mejor diseñadas para soportar estos picos de presión frecuentes, ya que la tensión se distribuye de manera más uniforme en sus capas de alambre. Si su maquinaria experimenta ciclos de trabajo con cambios bruscos de carga o presión, considere seriamente este tipo de mangueras.
Conectores y Racores Hidráulicos: La Unión Perfecta
La manguera es tan fuerte como su punto más débil, y a menudo, ese punto es la conexión. Los racores y su correcto engarce son fundamentales para la integridad y la estanqueidad del sistema.
Tipos de Racores: Un Mundo de Conexiones
Los racores son las piezas metálicas que conectan la manguera a los puertos de la máquina o a otros componentes. Existen numerosos tipos, cada uno con su propio estándar de rosca y sellado.
Tipos de Roscas Comunes:
BSP (British Standard Pipe): Muy común en Europa, tanto cónica (BSPT) como paralela (BSPP).
JIC (Joint Industrial Council): Conexión de 37° con asiento cónico, muy popular por su buen sellado y facilidad de montaje.
ORFS (O-Ring Face Seal): Proporciona un sellado superior con una junta tórica en la cara de la conexión, ideal para alta presión y evitar fugas.
Métricas: Roscas paralelas o cónicas según ISO 6149, DIN 3852.
Conexiones con Bridas SAE: Utilizadas para caudales muy altos o presiones elevadas, ofrecen una conexión robusta y sin fugas. Se encuentran en dos series: Código 61 (presión estándar) y Código 62 (alta presión).
Materiales y Tratamientos: Los racores suelen ser de acero al carbono (con recubrimientos anticorrosión como zinc-níquel o cromado trivalente) o de acero inoxidable para ambientes corrosivos o aplicaciones alimentarias. La resistencia a la corrosión es vital para la durabilidad y para evitar que las roscas se gripen.
Compatibilidad: Es absolutamente esencial que el racor sea compatible con el tipo y tamaño de la manguera, así como con el puerto de conexión de la máquina. Un racor incorrecto no solo no sellará, sino que puede dañar la manguera o el componente.
El Engarce: La Clave de la Estanqueidad
El engarce es el proceso de unir mecánicamente el racor a la manguera mediante un casquillo (virola). Un engarce correcto asegura una unión permanente, hermética y capaz de soportar la presión del sistema.
Proceso: El casquillo se desliza sobre la manguera, el racor se inserta en el tubo interior y luego el casquillo se comprime radialmente con una herramienta de engarce de mangueras hidráulicas especializada. La presión del engarce es crítica y debe ser la especificada por el fabricante de la manguera y el racor.
Consecuencias de un Engarce Incorrecto:
Sub-engarce: La manguera puede salirse del racor bajo presión, causando fugas o un desprendimiento completo.
Sobre-engarce: Puede dañar las capas internas de la manguera, debilitándola y reduciendo su vida útil, o incluso provocando una rotura.
Fugas: Un engarce que no sea perfectamente concéntrico o con la presión incorrecta puede generar microfugas.
Casquillos (Virolas): Son específicos para cada tipo de manguera y racor. Aseguran la compresión adecuada de las capas de la manguera alrededor del racor.
Condiciones Ambientales y de Servicio: Adaptabilidad y Durabilidad
La vida útil de una manguera no solo depende de las presiones internas, sino también del entorno externo en el que opera.
Temperatura de Servicio: El Rango Crítico
Además de la temperatura del fluido, la temperatura ambiente también influye en la degradación de la manguera. Cada manguera tiene un rango de temperatura operativa mínima y máxima.
Altas Temperaturas: Exceder el límite superior puede ablandar la cubierta, acelerar el envejecimiento del caucho, provocar la delaminación de las capas y reducir significativamente la vida útil.
Bajas Temperaturas: Por debajo del límite inferior, la manguera puede volverse rígida y quebradiza, perdiendo flexibilidad y haciéndola susceptible a agrietarse con el movimiento o la presión.
Resistencia a Agentes Externos: Protección a Largo Plazo
En el sector agrícola y forestal, las mangueras están constantemente expuestas a elementos que pueden comprometer su integridad.
Abrasión: El roce continuo contra otras partes de la máquina, el suelo, ramas o piedras es una causa común de fallo. Considere mangueras con cubiertas de alta resistencia a la abrasión o el uso de protectores y espirales plásticas.
Productos Químicos: Pesticidas, herbicidas, fertilizantes, combustibles o disolventes pueden degradar la cubierta exterior o incluso el refuerzo si penetran. Seleccione mangueras con cubiertas resistentes a los químicos específicos de su entorno.
Ozono y UV: La exposición prolongada a la luz solar y al ozono atmosférico puede causar el agrietamiento de la cubierta exterior, especialmente en mangueras de caucho estándar. Las mangueras de alta calidad incluyen aditivos para resistir estos factores.
Aplicaciones Específicas: Para maquinaria forestal, como una cuchara/soporte para madera, hidráulico, que opera en entornos extremadamente exigentes, se requieren mangueras con cubiertas ultra-resistentes a la abrasión, cortes y desgarros.
El Mantenimiento Preventivo y la Sustitución: Prolongando la Vida Útil
Incluso la mejor manguera tiene una vida útil limitada. Un buen programa de mantenimiento preventivo y una sustitución oportuna son clave para evitar averías costosas.
Inspección Regular: Detectar Problemas a Tiempo
Implemente un programa de inspección visual regular para todas sus mangueras hidráulicas. Busque los siguientes signos de desgaste o daño:
Grietas, Cortes o Abrasiones: Especialmente en la cubierta exterior.
Ampollas o Hinchazón: Indican una falla en la capa interior o en el refuerzo.
Fugas: Cualquier signo de aceite en la superficie de la manguera o en las conexiones.
Deformaciones Permanentes: Dobleces bruscos, aplanamientos o torsiones.
Endurecimiento o Degradación del Caucho: Si la manguera se siente rígida o pegajosa.
Corrosión en los Racores: Puede comprometer la integridad de la conexión.
Manguera Retorcida: Una torsión de solo 7 grados puede reducir la vida útil de una manguera en un 90%.
Cuándo Sustituir: No Arriesgue
La sustitución de una manguera no debe esperar a que falle. Actúe de forma preventiva:
Signos de Daño: Cualquier signo de los mencionados anteriormente es motivo de sustitución inmediata.
Vida Útil Recomendada: Los fabricantes suelen especificar una vida útil máxima para sus mangueras, incluso si no muestran signos visibles de daño. Esto se debe a la fatiga del material con el tiempo y los ciclos de presión. No exceda estos plazos.
Por Calendario: En aplicaciones críticas o de alto riesgo, es aconsejable establecer un programa de sustitución basado en el tiempo, independientemente de la apariencia de la manguera.
Mangueras de «Tercer Punto»: Componentes como un Tubo tercer punto L=900 mm + SKPM12C08 son esenciales para la articulación de los aperos, y sus mangueras están sometidas a constante movimiento. Su revisión y sustitución periódica es vital.
La Importancia de la Calidad: Invertir en Seguridad
Nunca escatime en la calidad de las mangueras hidráulicas. Una manguera barata y de baja calidad puede parecer una buena opción a corto plazo, pero los costes asociados a una avería (tiempo de inactividad, reparaciones, posibles daños a otros componentes, riesgos de seguridad) superarán con creces el ahorro inicial. Opte siempre por mangueras de fabricantes reconocidos que cumplan con las normativas internacionales.
Consejos Prácticos de un Experto para la Instalación
Una correcta instalación es tan importante como la elección de la manguera. Aquí algunos consejos de campo:
Limpieza del Sistema: Antes de instalar nuevas mangueras, asegúrese de que el sistema hidráulico esté limpio. Utilice un kit de limpieza de depósito interno si es necesario para evitar que contaminantes entren en las nuevas mangueras y dañen otros componentes.
Evitar Torsiones: Nunca instale una manguera con torsión. Una línea de identificación en la cubierta exterior debe permanecer recta. Una torsión, por mínima que sea, acorta drásticamente la vida útil de la manguera.
Protección Adicional: Si la manguera va a estar expuesta a roces o abrasión, utilice fundas protectoras, espirales plásticas o mangas ignífugas.
Evitar Contacto Directo: Siempre que sea posible, evite el contacto directo de las mangueras con superficies calientes (ej. colectores de escape).
Soportes y Abrazaderas: Utilice soportes y abrazaderas adecuadas para guiar las mangueras y evitar movimientos excesivos o tensiones innecesarias, especialmente en tramos largos.
Etiquetado: Etiquete las mangueras con la fecha de instalación para facilitar el seguimiento del mantenimiento preventivo.
Preguntas Frecuentes (FAQ)
¿Con qué frecuencia debo inspeccionar mis mangueras hidráulicas?
La frecuencia de inspección depende de la intensidad de uso de la maquinaria y las condiciones ambientales. Para un uso intensivo en entornos agrícolas o forestales, se recomienda una inspección visual diaria o semanal. Para maquinaria de uso ocasional, una revisión mensual o antes de cada temporada de trabajo importante es adecuada. Preste especial atención a las mangueras que experimentan mucho movimiento o están expuestas a abrasión.
¿Puedo reparar una manguera hidráulica dañada?
No se recomienda reparar mangueras hidráulicas dañadas. Un parche o una unión no restaurarán la integridad estructural de la manguera ni su resistencia a la presión, lo que la convierte en un riesgo de seguridad y una fuente potencial de averías. La única solución segura y profesional es la sustitución completa de la manguera por una nueva que cumpla con todas las especificaciones originales.
¿Qué significan los números y letras impresos en mi manguera?
El marcaje impreso en la cubierta de la manguera proporciona información crucial. Típicamente incluye: el nombre del fabricante, la normativa que cumple (ej. SAE 100R2 AT, ISO 18752), el diámetro nominal (ej. DN12, 1/2″), la presión de trabajo máxima (WP en bar o PSI), la fecha de fabricación (ej. 1T22 para primera semana de 2022) y el tipo de fluido compatible. Esta información es vital para seleccionar un reemplazo idéntico o equivalente.
¿Es normal que las mangueras se calienten?
Un cierto nivel de calor es normal en las mangueras hidráulicas debido a la fricción del fluido y la compresión. Sin embargo, un calentamiento excesivo (que no permita tocar la manguera cómodamente con la mano) es una señal de alarma. Puede indicar un diámetro de manguera insuficiente, un caudal excesivo, un problema en el sistema de enfriamiento del aceite, un bloqueo o un funcionamiento incorrecto de la bomba o las válvulas. El sobrecalentamiento acelera drásticamente la degradación de la manguera y del propio fluido hidráulico.
La elección y el mantenimiento de las mangueras hidráulicas no es una tarea trivial, sino una inversión directa en la fiabilidad, seguridad y eficiencia de su maquinaria agrícola y forestal. Entender las especificaciones clave —desde la composición de sus capas hasta su dimensionamiento, presión, racores y resistencia ambiental— le permitirá tomar decisiones acertadas que evitarán costosos tiempos de inactividad y prolongarán la vida útil de sus equipos.
