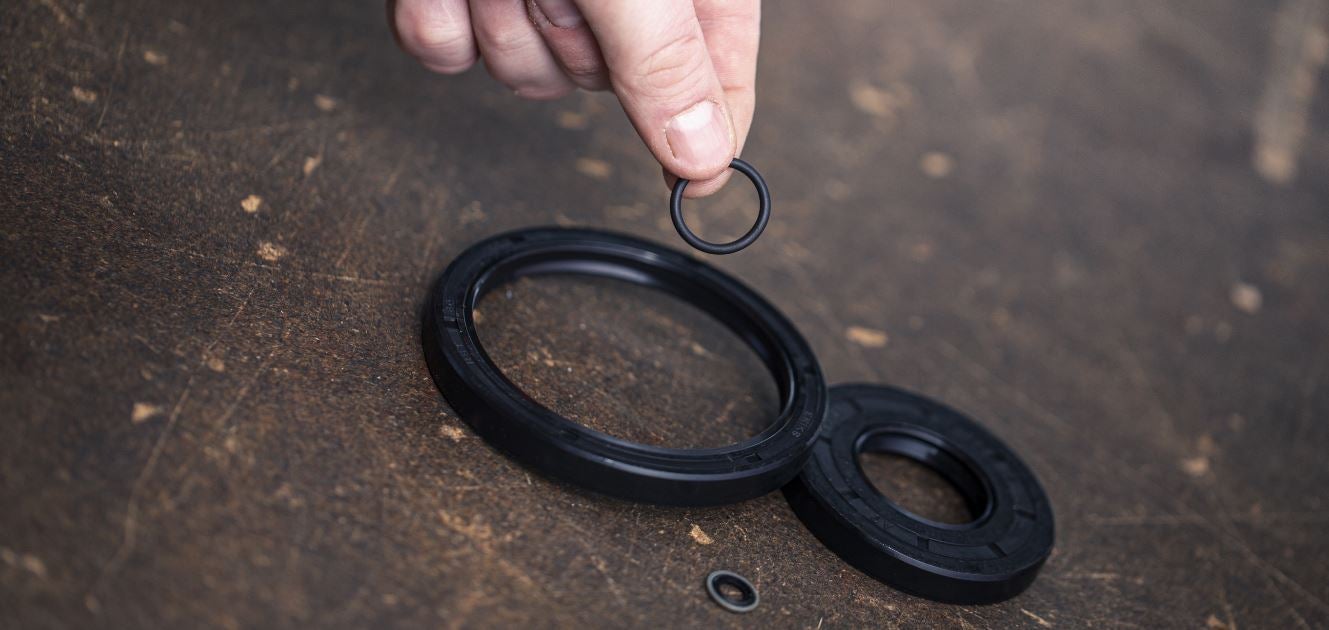

Montaje de un Retén: Guía Esencial para su Instalación

En el exigente mundo de la maquinaria agrícola y forestal, cada componente, por pequeño que sea, juega un papel crucial en el rendimiento y la fiabilidad de nuestros equipos. ¿Alguna vez se ha encontrado con una fuga de aceite en su tractor, una transmisión que pierde fluido o un cilindro hidráulico que no retiene la presión? Muy a menudo, el culpable silencioso detrás de estos problemas es un retén defectuoso o, lo que es aún más común, un retén mal montado. Un fallo en este humilde pero vital componente puede acarrear desde una mancha molesta en el suelo hasta averías graves, costosos tiempos de inactividad y reparaciones complejas. Comprender los secretos del montaje correcto de un retén no es solo una habilidad, es una necesidad para cualquier agricultor o mecánico que busque optimizar la vida útil de su maquinaria y evitar dolores de cabeza innecesarios. En este artículo, desgranaremos todo lo que necesita saber para realizar un montaje impecable y garantizar que sus equipos funcionen a pleno rendimiento, sin fugas ni sorpresas.

La Importancia Crítica de los Retenes en la Maquinaria Agrícola y Forestal

Los retenes, también conocidos como sellos de aceite o retenes radiales de eje, son componentes esenciales diseñados para sellar el espacio entre las partes móviles y estáticas en una amplia gama de aplicaciones mecánicas. Su función principal es doble: por un lado, evitan la fuga de lubricantes o fluidos de trabajo (aceite de motor, aceite hidráulico, grasa) fuera de un sistema; por otro, impiden la entrada de contaminantes externos como polvo, suciedad, agua o barro hacia el interior de componentes críticos como motores, transmisiones, ejes o rodamientos.

En el entorno hostil de la agricultura y la silvicultura, donde la maquinaria opera bajo condiciones extremas de carga, vibración, temperatura y exposición a elementos abrasivos, la integridad de los retenes es fundamental. Un retén en buen estado y correctamente instalado garantiza:

• Protección de componentes internos: Mantiene los lubricantes donde deben estar, asegurando una lubricación adecuada de rodamientos, engranajes y otras piezas móviles, prolongando su vida útil.
• Prevención de la contaminación: Actúa como una barrera contra partículas abrasivas que pueden acelerar el desgaste de las superficies de contacto y contaminar los fluidos.
• Mantenimiento de la eficiencia: Las fugas de fluidos no solo son un problema de limpieza, sino que también pueden reducir la eficiencia del sistema (por ejemplo, en sistemas hidráulicos donde la pérdida de presión afecta directamente al rendimiento).
• Reducción de costes operativos: Evita el consumo excesivo de lubricantes y fluidos, así como reparaciones costosas derivadas de fallos prematuros de componentes.
• Seguridad y cumplimiento ambiental: Minimiza el riesgo de derrames de fluidos, contribuyendo a un entorno de trabajo más seguro y al cumplimiento de normativas ambientales.

Ignorar la importancia de un retén o realizar un montaje deficiente es una receta para el desastre, resultando en pérdidas económicas significativas y una reducción drástica de la fiabilidad de su maquinaria.

Tipos de Retenes: Conociendo a su Aliado de Sellado

Antes de abordar el montaje, es crucial entender que no todos los retenes son iguales. Existen diversas configuraciones y materiales, cada uno diseñado para condiciones de operación específicas. Elegir el retén adecuado es el primer paso para un sellado exitoso.

Clasificación por Diseño y Estructura

• Retenes de Labio Simple: Los más comunes, con un solo labio de sellado que apunta hacia el lado del fluido. Ideales para aplicaciones donde la principal preocupación es retener el lubricante.
• Retenes de Doble Labio: Cuentan con un labio principal para el fluido y un labio secundario (antipolvo) que mira hacia el exterior para proteger contra la entrada de contaminantes. Muy utilizados en maquinaria agrícola debido a la exposición a suciedad y polvo.
• Retenes con Muelle: Incorporan un muelle helicoidal que ejerce una presión constante sobre el labio de sellado contra el eje, mejorando la capacidad de sellado y compensando el desgaste. Son la mayoría de los retenes de eje radial.
• Retenes sin Muelle: Utilizados en aplicaciones de baja presión o donde el labio de sellado es lo suficientemente elástico o el fluido a sellar es muy viscoso.
• Retenes Casete: Son unidades de sellado preensambladas y robustas, diseñadas para entornos extremadamente sucios. Incluyen múltiples labios de sellado y superficies de carrera integradas, lo que elimina la necesidad de un acabado superficial perfecto en el eje. Son comunes en ejes de rueda de tractores y transmisiones.

Clasificación por Material

El material del retén debe ser compatible con el fluido a sellar, las temperaturas de operación y la velocidad del eje. Los materiales más comunes incluyen:

Siempre consulte las especificaciones del fabricante de su maquinaria o del retén para asegurar la compatibilidad. En Agricola Trivino, ofrecemos una amplia gama de recambios de calidad para asegurar que encuentre el retén perfecto para sus necesidades.

Preparación Esencial Antes del Montaje: La Base del Éxito

El éxito de un montaje de retén reside en la preparación. Ignorar estos pasos previos es la causa más común de fallos prematuros.

Limpieza Exhaustiva: El Enemigo Invisible

La suciedad es el archienemigo de cualquier retén. Partículas minúsculas de polvo, arena, óxido o virutas metálicas pueden incrustarse entre el labio de sellado y el eje, creando microcanales por donde el fluido escapará o por donde los contaminantes entrarán. Por ello:

• Limpie a fondo el alojamiento del retén, el eje y las zonas circundantes. Utilice desengrasantes adecuados y paños que no suelten pelusa.
• Asegúrese de que no queden residuos de selladores antiguos, óxido o suciedad en el alojamiento.
• Inspeccione el eje en busca de cualquier partícula adherida.

Un filtro de aceite de calidad es vital para mantener la limpieza interna del motor, pero la limpieza externa durante el montaje es responsabilidad del operario.

Verificación y Preparación de Superficies: La Interfaz Crítica

La superficie de contacto entre el retén y el eje, así como el alojamiento, debe ser impecable.

Eje:

• Estado de la Superficie: Verifique que la superficie del eje donde asienta el labio del retén esté lisa, sin ranuras, ralladuras, corrosión o desgaste excesivo. Una rugosidad superficial incorrecta (demasiado lisa o demasiado rugosa) puede comprometer el sellado. La rugosidad ideal suele estar en el rango de Ra 0.2 a 0.8 µm.
• Chaflán de Montaje: El eje debe tener un chaflán de entrada liso y sin rebabas, con un ángulo de 15° a 30° (en algunos casos hasta 50°). Este chaflán permite que el labio del retén se deslice suavemente sin dañarse. Si no existe, considere la posibilidad de crear uno o utilizar una herramienta de montaje protectora.
• Irregularidades: Roscas, chaveteros, estrías o bordes afilados en el recorrido del retén pueden cortar el labio durante el montaje. Deben protegerse con cinta aislante, un manguito de plástico o una herramienta de montaje cónica.

Alojamiento:

• Limpieza y Estado: Libre de rebabas, golpes, óxido o suciedad. El alojamiento debe ser cilíndrico y tener las dimensiones correctas.
• Chaflán de Montaje: Al igual que el eje, el alojamiento debe tener un chaflán de entrada de aproximadamente 15° a 30° para facilitar la inserción del retén sin dañarlo.

Selección del Retén Correcto y Lubricación Adecuada

Asegúrese de que el nuevo retén sea idéntico al original en dimensiones (diámetro interior, exterior, altura) y, si es posible, en material y diseño. Un retén con las dimensiones equivocadas o un material incompatible con el fluido o la temperatura de operación fallará irremediablemente. Siempre confíe en recambios de calidad para garantizar la durabilidad.

Antes del montaje, lubrique generosamente el labio de sellado del retén y el asiento del eje con el mismo fluido que va a sellar (aceite de motor, aceite hidráulico, grasa). Esto reduce la fricción inicial, facilita el deslizamiento y previene el daño al labio durante la instalación. Nunca lubrique con grasa si el retén es de silicona y el sistema usa aceite mineral, ya que podría dañar el retén.

El Proceso de Montaje Paso a Paso: Precisión y Técnica

Con la preparación adecuada, el montaje se convierte en un proceso metódico que requiere paciencia y las herramientas correctas.

1. Protegiendo el Labio del Retén

Si el eje tiene roscas, chaveteros, estrías o cualquier irregularidad sobre la cual el retén deba deslizarse, es IMPRESCINDIBLE proteger el labio. Utilice un manguito de montaje cónico de plástico o metal, o en su defecto, cinta aislante de alta resistencia para cubrir estas zonas. Asegúrese de que la cinta no deje residuos ni se desgarre durante el proceso.

2. Inserción en el Alojamiento

El retén debe ser insertado en su alojamiento de manera uniforme y perpendicular. Nunca lo golpee directamente con un martillo.

• Herramientas de Montaje: Utilice útiles de montaje específicos (mandriles o empujadores) que distribuyan la fuerza de manera uniforme sobre el anillo exterior del retén. Estos útiles deben tener un diámetro ligeramente menor al diámetro exterior del retén para evitar dañar el labén, pero lo suficientemente grande para apoyar el cuerpo metálico exterior del retén.
• Fuerza Controlada: Presione el retén con una prensa o un útil de golpeo suave, aplicando fuerza de manera gradual y controlada. Asegúrese de que el retén entre recto y no se tuerza. Un retén torcido es una fuga garantizada.
• Profundidad Correcta: El retén debe quedar a la profundidad especificada por el fabricante. Algunos retenes se montan a ras con la superficie del alojamiento, otros quedan ligeramente embutidos.

3. Montaje sobre el Eje

Una vez que el retén está firmemente en su alojamiento, deslice el eje a través del retén con cuidado. Asegúrese de que el eje esté bien lubricado y que el chaflán de montaje haga su trabajo. Si el eje tiene que pasar por otro labio o componente del retén, asegúrese de que este también esté lubricado.

4. Verificación Post-Montaje

Una vez montado, realice una inspección visual. El retén debe verse recto, sin deformaciones en el labio y correctamente asentado en su alojamiento. Gire el eje manualmente si es posible para asegurar que el labio se asienta correctamente.

Errores Comunes en el Montaje y Cómo Evitarlos

Los errores en el montaje de un retén son la causa más frecuente de fallos prematuros. Conocerlos es la mejor manera de evitarlos:

• Retén Montado Desviado o Torcido:
  • Causa: Uso de herramientas inadecuadas, aplicación de fuerza desigual, alojamiento con diámetro incorrecto o sin chaflán.
  • Solución: Utilice siempre útiles de montaje que ejerzan presión uniforme. Verifique las dimensiones del alojamiento y la presencia de chaflanes.
• Labio de Sellado Dañado (Cortado, Doblado, Rayado):
  • Causa: Falta de protección al pasar por roscas/chaveteros, chaflanes del eje o alojamiento inexistentes o con rebabas, uso de destornilladores para apalancar, falta de lubricación.
  • Solución: Proteja el eje, asegure chaflanes lisos, lubrique generosamente y use herramientas de montaje específicas. Nunca use herramientas puntiagudas para manipular el labio.
• Contaminación Durante el Montaje:
  • Causa: Superficies sucias, ambiente de trabajo polvoriento.
  • Solución: Limpieza rigurosa de todos los componentes y del área de trabajo. Un prefiltro de aire y un filtro de aire limpios en su maquinaria ayudan a reducir la contaminación general, pero la limpieza del momento del montaje es manual.
• Retén de Dimensiones o Material Incorrecto:
  • Causa: Error al identificar el retén original o al pedir el recambio.
  • Solución: Verifique siempre las dimensiones (diámetro interior, exterior, altura) y el material. Consulte el manual del fabricante. En Agricola Trivino, le ayudamos a encontrar el recambio exacto.
• Montaje del Retén al Revés:
  • Causa: Descuido o desconocimiento de la orientación. El labio principal siempre debe apuntar hacia el lado del fluido a sellar.
  • Solución: Preste atención a la orientación del retén original antes de desmontarlo y asegúrese de montar el nuevo en la misma posición.

Un mantenimiento preventivo adecuado, que incluye la revisión periódica de filtros de combustible y otros consumibles, puede ayudar a prevenir problemas sistémicos que indirectamente afectan la vida útil de los retenes.

Diagnóstico y Resolución de Problemas: Cuando el Retén Falla

A pesar de un montaje cuidadoso, los retenes pueden fallar. Identificar la causa raíz es clave para una reparación efectiva.

Tabla de Problemas, Causas y Soluciones

Mantenimiento Preventivo y Longevidad del Retén

La vida útil de un retén no solo depende de un buen montaje, sino también de un mantenimiento preventivo adecuado del sistema en el que opera. Aquí algunos consejos:

• Inspecciones Periódicas: Realice inspecciones visuales regulares en busca de signos de fugas alrededor de los ejes y carcasas. Una pequeña fuga inicial es más fácil y económica de abordar que una avería mayor.
• Cambio de Fluidos y Filtros: Siga estrictamente los intervalos de cambio de aceite y fluidos recomendados por el fabricante. Los fluidos degradados o contaminados pierden sus propiedades lubricantes y pueden atacar los materiales de los retenes. Asegúrese de reemplazar también los filtros de aceite, aire y combustible según las especificaciones.
• Control de la Ventilación del Cárter: En motores y transmisiones, una ventilación del cárter obstruida puede generar sobrepresiones que fuerzan a los retenes, causando fugas.
• Evitar Sobrecargas y Sobrecalentamientos: Operar la maquinaria dentro de sus límites de diseño reduce el estrés en todos los componentes, incluyendo los retenes. Las altas temperaturas aceleran el envejecimiento del material del retén.
• Uso de Repuestos de Calidad: La calidad del retén es un factor determinante en su durabilidad. Siempre utilice recambios de fabricantes reconocidos que cumplan con las especificaciones del equipo original.

Un sistema de escape bien mantenido, con un tubo de escape flexible de 60 mm en buen estado, por ejemplo, contribuye a la eficiencia general del motor, reduciendo el estrés y las vibraciones que pueden afectar indirectamente a la vida útil de los retenes.

Preguntas Frecuentes (FAQ) sobre el Montaje de Retenes

¿Con qué frecuencia debo reemplazar un retén?

Los retenes no tienen un intervalo de reemplazo fijo como los filtros. Se reemplazan cuando muestran signos de fuga o como parte de una reparación mayor (por ejemplo, al desmontar un motor o una transmisión para otra intervención). Sin embargo, en maquinaria con muchas horas de trabajo o que opera en ambientes muy exigentes, es buena práctica considerarlos como un elemento de desgaste y cambiarlos preventivamente durante revisiones importantes.

¿Puedo reutilizar un retén si parece estar en buen estado?

No. Un retén es un componente de un solo uso. Una vez que ha sido comprimido y asentado, el labio de sellado se deforma ligeramente para adaptarse a las imperfecciones microscópicas del eje y del alojamiento. Al desmontarlo, su forma original se altera y su capacidad de sellado se compromete. Reutilizar un retén es una falsa economía que casi siempre conduce a una fuga y a la necesidad de repetir el trabajo.

¿Qué hago si el retén sigue fugando después del montaje?

Si un retén fuga inmediatamente después del montaje, lo más probable es que haya sido dañado durante la instalación, montado incorrectamente (torcido, al revés) o que las superficies del eje o alojamiento no estuvieran en perfectas condiciones. Deberá desmontar, inspeccionar cuidadosamente el retén y las superficies, corregir cualquier defecto y montar un nuevo retén, siguiendo rigurosamente todos los pasos de preparación y montaje.

¿Es necesario un útil de montaje específico para cada retén?

No necesariamente para cada retén, pero sí es altamente recomendable usar útiles de montaje adecuados para el rango de diámetros de retenes que maneja. Estos útiles aseguran que la fuerza se aplique de manera uniforme y que el retén no se dañe. Para retenes muy grandes o de diseño complejo (como los retenes casete), un útil específico puede ser indispensable. Invertir en las herramientas correctas es una inversión en la durabilidad de sus reparaciones y en la vida útil de su maquinaria.
