En el exigente mundo de la maquinaria agrícola y forestal, donde cada componente está sometido a vibraciones, cargas extremas y condiciones ambientales adversas, la precisión en el montaje y mantenimiento no es un lujo, sino una absoluta necesidad. ¿Cuántas veces hemos visto fallos prematuros en equipos por un apriete inadecuado? Un tornillo flojo puede provocar holguras, desgaste excesivo o incluso accidentes graves, mientras que un apriete excesivo puede dañar la rosca, deformar piezas o comprometer la integridad estructural. Aquí es donde la llave dinamométrica se convierte en nuestro aliado indispensable.
Esta herramienta, a menudo subestimada o mal utilizada, es el corazón de un mantenimiento de calidad. No es simplemente una llave que aprieta, sino un instrumento de medición de alta precisión diseñado para aplicar un par de torsión específico. Sin embargo, su eficacia y longevidad dependen directamente de cómo la utilicemos y cuidemos. Desde AgricolaTrivino.com, su tienda de confianza para recambios y accesorios agrícolas, queremos compartirle nuestra experiencia en el taller. Hemos recopilado 8 consejos fundamentales, extraídos de años de trabajo con maquinaria pesada, para que su llave dinamométrica le sirva con la máxima fiabilidad durante mucho tiempo. Prepárese para dominar esta herramienta y elevar el estándar de su trabajo.

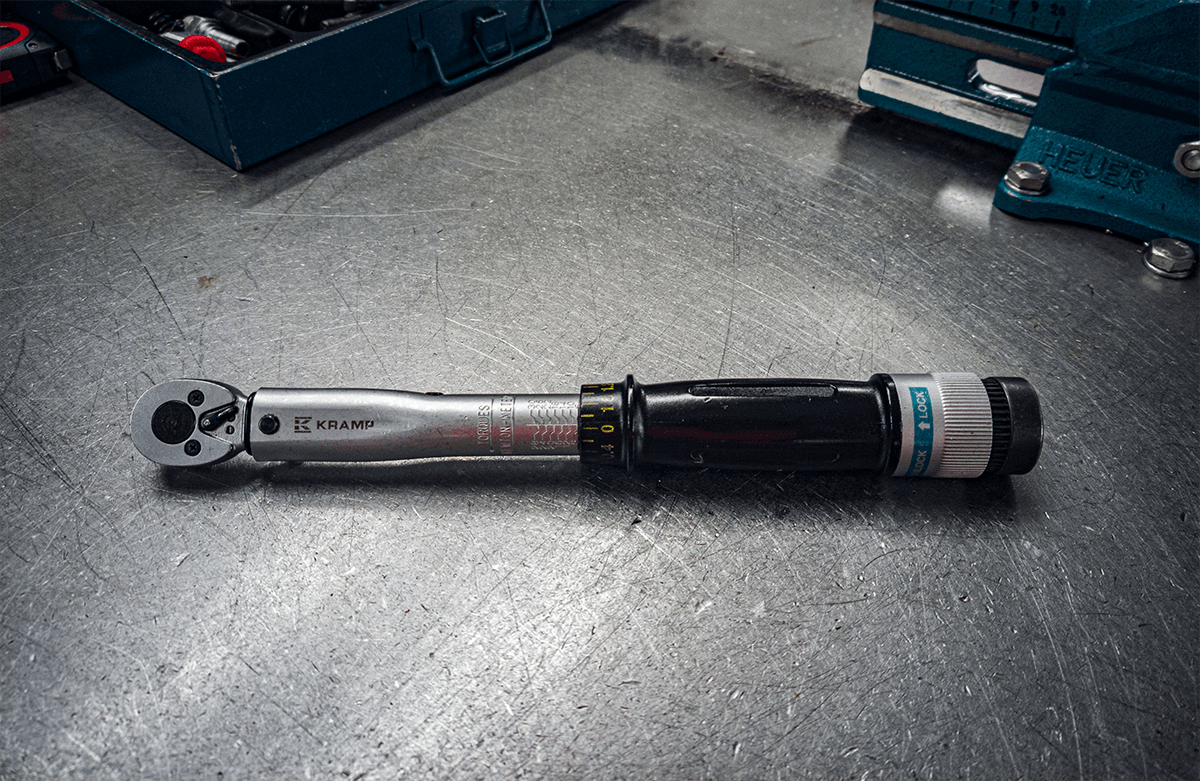

La Llave Dinamométrica: Más que una Simple Herramienta de Apriete
Antes de sumergirnos en los consejos prácticos, es crucial entender qué es y por qué la llave dinamométrica es una pieza fundamental en cualquier taller agrícola o forestal. En esencia, es una herramienta que permite aplicar un par de apriete (o torsión) preestablecido a un elemento de fijación, como un tornillo o una tuerca. Esto se mide en Newton metro (Nm) y asegura que cada unión mecánica tenga la tensión justa, ni más ni menos.
En maquinaria agrícola, donde los motores diésel generan grandes vibraciones, las transmisiones soportan cargas monumentales y los chasis están expuestos a tensiones constantes, la precisión del apriete es vital. Un apriete correcto garantiza la seguridad operativa, previene el aflojamiento de componentes críticos (como los de un sistema de tubo de escape flexible de 60 mm, donde las abrazaderas deben sellar perfectamente), y prolonga la vida útil tanto de los elementos de fijación como de las piezas unidas. Ignorar las especificaciones de par puede llevar a fallos catastróficos, costosas reparaciones o incluso accidentes laborales.
Tipos de Llaves Dinamométricas y sus Aplicaciones
Llaves de Salto o de Clic: Son las más comunes y fáciles de usar. Emiten un «clic» audible y perceptible cuando se alcanza el par ajustado. Ideales para trabajos repetitivos y donde la velocidad es importante, siempre que se sigan las pautas de uso lento y constante.
Llaves de Reloj o de Aguja: Muestran el par aplicado en una escala visual. Requieren más atención del operador para leer el valor exacto, pero ofrecen una indicación constante del par, lo que puede ser útil para verificar la tensión residual o para aplicaciones muy sensibles donde se necesita una curva de apriete.
Llaves Electrónicas o Digitales: Son las más avanzadas. Muestran el par en una pantalla digital, a menudo con alarmas visuales y sonoras, y pueden almacenar datos. Son extremadamente precisas y versátiles, ideales para trabajos de alta exigencia o donde se requiere trazabilidad. Algunas incluso pueden programarse para secuencias de apriete complejas.
La elección del tipo de llave dependerá de la precisión requerida, el rango de par necesario y el presupuesto. Sin importar el tipo, todas comparten la necesidad de un manejo y mantenimiento adecuados para garantizar su precisión.
Regla de Oro: ¡No Para Aflojar!
Este es quizás el primer y más importante mandamiento en el uso de una llave dinamométrica. Una llave dinamométrica está diseñada y calibrada exclusivamente para aplicar un par de apriete en una dirección controlada. Utilizarla para aflojar tornillos o tuercas, especialmente aquellos que están muy apretados o gripados, es una de las prácticas más perjudiciales para su integridad.
¿Por Qué Aflojar con Ella es Tan Dañino?
El mecanismo interno de una llave dinamométrica, ya sea el muelle de las de clic o los sensores de las electrónicas, está calibrado para resistir y medir la fuerza de torsión en una única dirección. Al intentar aflojar, se somete a la herramienta a esfuerzos inversos o superiores a los que está diseñada para soportar, lo que puede:
Dañar el Mecanismo de Clic: En las llaves de salto, el muelle y el mecanismo de trinquete pueden sufrir deformaciones o desajustes, llevando a un clic impreciso o a la pérdida total de la función.
Descalibración: La precisión de la herramienta se verá comprometida, y ya no podremos confiar en las lecturas de par que proporciona. Esto es crítico en componentes como los pernos de una culata o los soportes de un asiento de tractor, donde un apriete incorrecto puede tener graves consecuencias.
Deformación del Muelle Interno: El corazón de la llave dinamométrica de clic es un muelle calibrado con gran exactitud. Someterlo a cargas inversas o excesivas puede fatigarlo o deformarlo permanentemente.
Las Herramientas Adecuadas para Aflojar
Para aflojar, utilice siempre herramientas diseñadas para tal fin: llaves fijas, de estrella, de vaso, llaves de impacto o incluso palancas. Estas herramientas están construidas para soportar altos pares en cualquier dirección sin comprometer su funcionalidad o precisión (ya que no tienen). Preservar su llave dinamométrica para su propósito exclusivo es clave para asegurar su vida útil y la calidad de su trabajo.
Respetando los Límites: No Exceda el Rango de Ajuste
Cada llave dinamométrica está diseñada para operar dentro de un rango específico de par, indicado generalmente en Newton metro (Nm) o libras-pie (lb-ft). Este rango, por ejemplo, de 20 a 100 Nm, no es una sugerencia, sino un límite operativo crítico. Superar este valor máximo, incluso ocasionalmente, puede tener consecuencias nefastas para la herramienta.
Riesgos de Superar el Rango Máximo
Deformación Permanente del Muelle: Al igual que con el uso para aflojar, aplicar un par superior al máximo especificado puede estirar o comprimir excesivamente el muelle interno, provocando una deformación plástica. Una vez que el muelle se deforma, su capacidad para medir el par con precisión se pierde irreversiblemente.
Daño a los Componentes Internos: Los engranajes, trinquetes y otros mecanismos de la llave no están diseñados para soportar fuerzas fuera de su rango. Un exceso de fuerza puede provocar la fractura o el desgaste prematuro de estas piezas.
Pérdida de Calibración y Fiabilidad: Una llave que ha sido sobrepasada en su rango máximo dejará de ser una herramienta de medición fiable. Sus lecturas serán inconsistentes e imprecisas, lo que anulará el propósito de tener una llave dinamométrica.
La Importancia de Elegir la Llave Correcta
Para evitar estos problemas, es fundamental seleccionar la llave dinamométrica adecuada para cada tarea. Si su trabajo requiere apretar un perno a 200 Nm, no intente hacerlo con una llave cuyo rango máximo es de 150 Nm. Invierta en varias llaves con diferentes rangos si su taller maneja una amplia variedad de pares de apriete. Es una inversión que se traduce en seguridad, eficiencia y durabilidad de la maquinaria.
Un buen consejo es utilizar la llave en el tercio medio de su rango. Por ejemplo, si tiene una llave de 40-200 Nm, los pares entre 70 y 170 Nm serán los más precisos. Evite usarla en los extremos (muy cerca del mínimo o del máximo) si puede optar por otra herramienta más adecuada.
El Apriete Preliminar: Dejando Margen para la Precisión
En el proceso de apriete de un componente, especialmente en piezas grandes o que requieren un alto par, es común realizar un apriete preliminar. Sin embargo, este paso debe hacerse con cautela para no comprometer la precisión de la llave dinamométrica. La clave es dejar siempre un margen considerable para que la llave dinamométrica realice su función de aplicar el par final de manera controlada.
¿Por Qué Evitar el Apriete Excesivo Preliminar?
Si pre-apretamos una tuerca o tornillo con una llave neumática, una llave de impacto o incluso una llave manual con demasiada fuerza, hasta casi el par final deseado, estamos forzando a la llave dinamométrica a trabajar de forma ineficiente y potencialmente dañina:
Cargas Innecesarias: Si la llave dinamométrica «hace clic» inmediatamente o con muy poca fuerza, significa que el componente ya estaba casi al par. Esto somete a la llave a una carga de impacto innecesaria al activarse el mecanismo de clic, sin haber realizado un trabajo de apriete progresivo.
Lecturas Engañosas: Un clic prematuro puede dar una falsa sensación de que el par se ha aplicado correctamente, cuando en realidad la llave no ha tenido la oportunidad de medir y aplicar la fuerza de manera gradual y precisa.
Desgaste Acelerado: La activación brusca y repetida del mecanismo de clic, sin una acumulación gradual de tensión, puede acelerar el desgaste de los componentes internos de la llave.
La Técnica Correcta de Apriete Preliminar
Lo ideal es realizar un apriete preliminar manual o con una herramienta de impacto a un par significativamente inferior al final deseado. El objetivo es simplemente asentar el tornillo o tuerca, eliminar holguras y asegurar que las superficies estén en contacto. Por ejemplo, si el par final es de 100 Nm, un apriete preliminar a 30-50 Nm sería adecuado.
Esto permite que la llave dinamométrica, al ser utilizada, tenga un recorrido de apriete efectivo, acumulando la tensión de manera gradual hasta alcanzar el par exacto y producir un clic suave y controlado. Este proceso no solo protege su herramienta, sino que también asegura la máxima precisión en el apriete, fundamental en componentes críticos de la maquinaria agrícola.
Para trabajar con mayor visibilidad y precisión en cualquier rincón del taller o en el campo, una buena iluminación es esencial. Recomendamos el uso de una lámpara de inspección LED de 1000 lm, que le permitirá ver claramente el estado de los tornillos y las marcas de apriete, facilitando un trabajo impecable.
La Técnica de Sujeción: Dos Manos son Mejor que Una
La estabilidad y el control son primordiales cuando se utiliza una llave dinamométrica. Aunque muchas veces la prisa nos lleva a manipularla con una sola mano, la experiencia en el taller nos dice que trabajar con ambas manos es, con diferencia, la práctica más segura y precisa.
¿Por Qué Trabajar con Dos Manos?
Estabilidad y Alineación: Con una mano, puede sujetar firmemente el cabezal de la llave o el vaso sobre el tornillo o tuerca, asegurando que esté perfectamente alineado y evitando que se deslice o se incline. Esto es crucial para no dañar los flancos del tornillo o la tuerca, ni la propia herramienta.
Control del Movimiento: Con la otra mano, puede aplicar la fuerza de giro de manera lenta, constante y controlada. Esto permite una progresión suave hacia el par deseado, lo que es esencial para que el mecanismo de la llave funcione correctamente y el clic sea claro y preciso.
Prevención de Movimientos Bruscos: El uso de una sola mano puede llevar a movimientos bruscos o a la aplicación de fuerza de forma desigual, lo que puede resultar en un apriete incorrecto o, peor aún, en lesiones si la llave se resbala.
Distribución de la Fuerza: En pares de apriete elevados, distribuir la fuerza entre dos manos reduce la tensión en una sola muñeca o brazo, mejorando la ergonomía y reduciendo el riesgo de fatiga o lesiones.
Consejo Práctico
Sujete el mango de la llave dinamométrica con la mano dominante, aplicando una presión suave y constante. Con la otra mano, mantenga el vaso o la punta en su lugar sobre el elemento de fijación, asegurándose de que el eje de la llave esté lo más perpendicular posible a la superficie del componente. Realice el movimiento de giro de forma lenta y progresiva hasta sentir o escuchar el clic. Esta técnica no solo mejora la precisión, sino que también aumenta significativamente la seguridad en el trabajo.
El «Clic» Preciso: Apriete Lento y Constante
El momento en que la llave dinamométrica de clic emite su característico sonido es el punto culminante del proceso de apriete. Sin embargo, la forma en que llegamos a ese punto y lo que hacemos después es crucial para la precisión y la vida útil de la herramienta.
La Importancia de la Velocidad de Apriete
La regla general es «lento y constante». Al aplicar la fuerza, hágalo de forma gradual y sin tirones. Un apriete demasiado rápido puede hacer que el mecanismo de clic se active prematuramente o que el par real aplicado sea ligeramente superior al ajustado, debido a la inercia. Un movimiento lento permite que el muelle interno se comprima de manera controlada y que el mecanismo de liberación se active exactamente en el punto de par deseado.
Un Solo Clic es Suficiente
Una vez que la llave ha hecho clic, ¡deténgase! No intente volver a apretar o «confirmar» el clic una segunda vez. Este es un error común que puede tener consecuencias negativas:
Sobrecarga del Mecanismo: Forzar un segundo clic somete innecesariamente al mecanismo de la llave a una carga adicional, acelerando su desgaste y comprometiendo su calibración.
Apriete Excesivo: Al intentar un segundo clic, es muy probable que apliquemos un par superior al especificado. Esto puede dañar la rosca del tornillo o tuerca, deformar la pieza o, en el peor de los casos, provocar la rotura del elemento de fijación o del componente. En maquinaria agrícola, donde las tolerancias son críticas, un apriete excesivo en un perno de la transmisión o de la dirección puede tener graves repercusiones.
La Sensación del Clic
En llaves de alta calidad, el clic es nítido y se siente claramente en la mano. Sin embargo, en entornos ruidosos (como un taller con maquinaria en marcha) o con guantes gruesos, el sonido puede ser difícil de percibir. Por eso, es importante también prestar atención a la sensación táctil del clic, que es una vibración característica que se transmite a través del mango de la herramienta.
Dominar la técnica del apriete lento y un único clic es una señal de profesionalidad y cuidado por la herramienta y por la maquinaria en la que se trabaja. Es la clave para que su llave dinamométrica le proporcione mediciones precisas y consistentes a lo largo de los años.
Descanso para el Muelle: Libere la Tensión Después de Usar
Este consejo es tan vital como los anteriores para la longevidad y precisión de su llave dinamométrica, y lamentablemente, es uno de los más olvidados. Una vez finalizado el trabajo, es imperativo liberar completamente la tensión del muelle interno de la llave antes de guardarla.
¿Por Qué es Tan Importante Liberar la Tensión?
El corazón de una llave dinamométrica de clic es un muelle espiral de alta precisión. Este muelle es el responsable de la calibración y de la exactitud de las mediciones. Si se deja la llave ajustada a un valor de par (es decir, con el muelle comprimido) durante períodos prolongados, se produce un fenómeno conocido como «fatiga del material» o «deformación plástica» del muelle. Esto significa que el muelle pierde gradualmente su elasticidad y su longitud original, acortándose de forma permanente.
Pérdida de Precisión: Incluso una fracción de milímetro en la longitud del muelle puede afectar significativamente la calibración de la llave. Una llave con el muelle fatigado indicará un par de apriete inferior al real, lo que significa que estará apretando más de lo que la herramienta le dice, con todos los riesgos que ello conlleva (daño de roscas, rotura de componentes).
Reducción de la Vida Útil: Mantener el muelle bajo tensión constante acelera su envejecimiento y acorta drásticamente la vida útil de la herramienta. Una llave bien cuidada puede durar muchos años, mientras que una mal mantenida puede perder su fiabilidad en cuestión de meses.
Procedimiento Correcto de Almacenamiento
Una vez que haya terminado de usar su llave dinamométrica, gire el mecanismo de ajuste hasta el valor de par mínimo que permite la herramienta. No lo fuerce más allá del límite inferior.
Guarde la llave en su estuche original o en un lugar seguro y limpio, protegida de golpes, humedad y cambios extremos de temperatura. Un buen taller bien equipado siempre dispondrá de un espacio adecuado para las herramientas de precisión.
Hacer de este paso un hábito le garantizará que su llave dinamométrica mantenga su precisión y fiabilidad, y le ahorrará costes de recalibración o reemplazo prematuro.
El Factor Par de Apriete: Conozca sus Números
Una llave dinamométrica es solo tan útil como la información que tenemos para configurarla. Saber cuál es el par de apriete correcto para cada tornillo o tuerca es fundamental. Este valor, expresado en Newton metro (Nm), es la fuerza de giro específica que debe aplicarse para asegurar una unión óptima.
¿Dónde Encontrar los Valores Correctos?
Manuales del Fabricante: El manual de servicio o de taller de su maquinaria agrícola (tractor, cosechadora, pulverizador, etc.) es la fuente más fiable. Contiene tablas detalladas con los pares de apriete para cada componente crítico: motor, transmisión, ejes, ruedas, implementos, etc.
Especificaciones Técnicas: Para elementos de fijación estándar, existen tablas de pares de apriete basadas en el diámetro del tornillo, el paso de rosca, la clase de resistencia (por ejemplo, 8.8, 10.9, 12.9) y el material. Estas tablas suelen seguir normas ISO o DIN.
Marcas en Componentes: Algunos componentes pueden tener el par de apriete grabado directamente en la pieza.
Consecuencias de un Par Incorrecto
Ignorar o estimar el par de apriete puede tener repercusiones graves:
Par Insuficiente: El tornillo puede aflojarse debido a las vibraciones o cargas, provocando holguras, desgaste prematuro, fugas (en juntas selladas) o incluso la separación de componentes, lo que puede causar accidentes.
Par Excesivo: Puede deformar o romper el tornillo, dañar la rosca hembra (del bloque motor, por ejemplo), deformar la pieza que se aprieta (como la tapa de una transmisión) o reducir la vida útil de los materiales. Esto es especialmente crítico en componentes como los pernos de la culata, los cojinetes de rueda o los anclajes de seguridad de un asiento de tractor Primo L Plus PVC.
Entendiendo el Newton metro (Nm)
El par de apriete (M) es el producto de la fuerza (F) aplicada por la distancia (d) desde el punto de aplicación de la fuerza hasta el centro del eje de giro. Si aplicamos una fuerza de 100 Newton (aproximadamente 10 kg) al extremo de una llave de 1 metro de longitud, estamos generando un par de 100 Nm. En la práctica, con una llave dinamométrica, ajustamos directamente el valor de Nm y la herramienta se encarga de aplicar la fuerza y distancia correctas.
Siempre consulte las especificaciones. Ante la duda, es mejor buscar la información que arriesgarse a un fallo. La inversión de tiempo en consultar el manual es insignificante comparada con el coste de una avería.
Lubricación y Fricción: Un Detalle Crucial
Este es un aspecto técnico que a menudo se pasa por alto, pero que tiene un impacto significativo en el par de apriete real y la precisión de la unión. La lubricación o ausencia de ella altera el coeficiente de fricción entre las roscas del tornillo y la tuerca, y también bajo la cabeza del tornillo o la tuerca.
¿Cómo Afecta la Lubricación al Par de Apriete?
Cuando apretamos un tornillo, una parte considerable de la fuerza aplicada se utiliza para superar la fricción en las roscas y bajo la cabeza del tornillo, y solo una fracción de esa fuerza se convierte en tensión axial (la fuerza que realmente aprieta la unión).
Tornillo Lubricado: Un tornillo lubricado (con aceite, grasa o compuestos antifricción) tiene un coeficiente de fricción mucho menor. Esto significa que, para alcanzar la misma tensión axial (la fuerza real de apriete), se necesita aplicar un par de apriete significativamente menor. Si se utiliza el mismo valor de par especificado para un tornillo seco, se corre el riesgo de un apriete excesivo y daños.
Tornillo Seco: Un tornillo sin lubricante (o con óxido, suciedad) presenta un coeficiente de fricción más elevado. Para alcanzar la tensión axial deseada, se requiere un par de apriete mayor. Si se utiliza un par especificado para un tornillo lubricado, el tornillo quedará subapretado, con riesgo de aflojamiento.
La Importancia de Conocer el Coeficiente de Fricción
Los fabricantes de maquinaria especifican los pares de apriete asumiendo ciertas condiciones de fricción. Es vital saber si el par indicado es para tornillos «secos» o «lubricados». Si el manual no especifica, la práctica general es asumir que los pares son para tornillos secos, a menos que se indique lo contrario. Si se va a lubricar un tornillo que el fabricante especifica como seco, es necesario reducir el par de apriete en un porcentaje determinado (que puede variar entre el 10% y el 40% o más, dependiendo del lubricante y el material) o consultar tablas específicas.
Este detalle es crucial en aplicaciones como los tornillos de las culatas, las bielas o los componentes de la transmisión, donde un error en el par debido a la fricción puede tener consecuencias catastróficas. Siempre siga las recomendaciones del fabricante al pie de la letra, incluso en lo que respecta al uso de lubricantes de montaje. Un buen ejemplo de aplicación donde la lubricación y el par son críticos es en los racores de equipos hidráulicos o en el montaje de válvulas, como las que se pueden encontrar al usar un inyector de sellador de neumáticos 150 ml de OKO, donde un apriete excesivo o insuficiente puede provocar fugas.
Preguntas Frecuentes (FAQ)
¿Con qué frecuencia debo calibrar mi llave dinamométrica?
La frecuencia de calibración depende del uso. Para un uso profesional intensivo en un taller agrícola, se recomienda una calibración anual o después de cada 5.000 ciclos de apriete (lo que ocurra primero). Si la llave ha sufrido golpes, caídas o se ha utilizado fuera de su rango, debe recalibrarse inmediatamente. Una llave bien calibrada es sinónimo de trabajo de calidad y seguridad.
¿Puedo usar mi llave dinamométrica con adaptadores o alargadores?
Sí, puede usar adaptadores (por ejemplo, de 1/2″ a 3/8″) y alargadores de vaso. Sin embargo, debe tener precaución con los alargadores de palanca (aquellos que aumentan la longitud del brazo de la llave). Si utiliza un alargador que extiende la longitud efectiva de la llave, el par de apriete real aplicado será mayor que el ajustado en la herramienta. Existen fórmulas específicas para calcular el ajuste necesario en la llave dinamométrica cuando se utilizan estos alargadores. Para la mayoría de los trabajos en maquinaria agrícola, es mejor usar la llave directamente o con vasos y adaptadores estándar que no alteren la longitud del brazo de palanca.
¿Qué hago si mi llave dinamométrica se cae o recibe un golpe?
Si su llave dinamométrica sufre una caída o un golpe significativo, su precisión puede verse comprometida. Aunque no presente daños visibles, el mecanismo interno o el muelle podrían haberse desalineado o deformado. En estos casos, la recomendación es enviarla a un servicio de calibración profesional para que la revisen y, si es necesario, la recalibren. La inversión en esta revisión es mínima comparada con los posibles daños o problemas de seguridad que puede causar un apriete incorrecto.
¿Es lo mismo una llave dinamométrica que una llave de impacto?
No, son herramientas completamente diferentes y con propósitos distintos. Una llave de impacto está diseñada para aplicar un par de torsión muy alto y rápido mediante impactos rotacionales, ideal para aflojar tuercas y tornillos muy apretados o para un apriete rápido en producciones donde la precisión no es crítica. No tiene un control preciso del par. Una llave dinamométrica, en cambio, es una herramienta de medición de precisión que aplica un par de torsión específico y controlado, esencial para el montaje de componentes donde la exactitud es fundamental para la seguridad y el rendimiento.
En conclusión, la llave dinamométrica no es un simple utensilio más en su caja de herramientas, sino una inversión en la seguridad, la fiabilidad y la longevidad de su maquinaria agrícola y forestal. Dominar su uso y seguir estos 8 consejos de expertos le permitirá realizar trabajos con la máxima precisión, evitando costosas averías y garantizando la tranquilidad de saber que cada unión está perfecta.
Desde AgricolaTrivino.com, entendemos la importancia de las herramientas de calidad y el conocimiento técnico. Le invitamos a explorar nuestra amplia gama de recambios y accesorios, donde encontrará todo lo necesario para mantener su equipo en óptimas condiciones. Un mantenimiento adecuado con las herramientas correctas es la clave del éxito en el campo.
