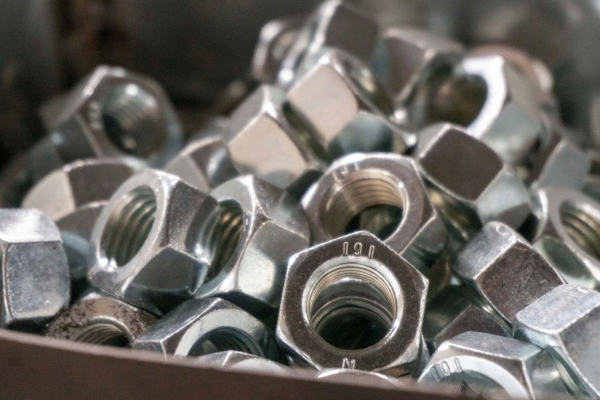

Identifica Tipos de Rosca: Guía Esencial para tu Taller

En el corazón de cualquier maquinaria agrícola y forestal, desde el tractor más robusto hasta el pulverizador más preciso, reside una intrincada red de componentes interconectados. Muchos de estos componentes, especialmente en sistemas hidráulicos, de combustible o neumáticos, se unen mediante roscas. Sin embargo, la diversidad global en la fabricación de equipos ha dado lugar a una asombrosa variedad de tipos de roscas, cada una con sus propias especificaciones y propósitos. Identificar correctamente el tipo de rosca es una habilidad fundamental para cualquier agricultor, ganadero o mecánico en el taller. Un error puede no solo provocar fugas y fallos operativos, sino también daños irreparables en las piezas, generando costosos tiempos de inactividad. ¿Se ha encontrado alguna vez con un racor que simplemente no encaja, o una conexión que, por mucho que apriete, sigue goteando? Muy probablemente, el problema radica en una rosca mal identificada. En este artículo, le guiaremos a través de un proceso detallado y profesional para identificar cualquier tipo de rosca, asegurando que sus reparaciones y mantenimientos sean siempre precisos y duraderos.

¿Por qué es Crucial Identificar Correctamente una Rosca? La Importancia en el Taller y en el Campo

La correcta identificación de una rosca va más allá de un simple «encaje». Es un pilar fundamental para la seguridad, la eficiencia operativa y la rentabilidad de su explotación agrícola o forestal. Ignorar este paso o cometer un error puede tener consecuencias graves y de gran alcance.

Seguridad Operativa y Prevención de Fallos

Los sistemas hidráulicos de un tractor, por ejemplo, operan bajo presiones extremadamente altas. Una conexión roscada incorrecta puede ceder bajo esta presión, provocando una fuga de fluido hidráulico a alta velocidad. Esto no solo representa un riesgo de quemaduras o lesiones por inyección para el operario, sino que también puede causar la pérdida de control de la maquinaria, con consecuencias potencialmente catastróficas. En sistemas de combustible, una fuga puede ser un riesgo de incendio. La identificación precisa garantiza que los componentes se sellen correctamente y soporten las condiciones de trabajo para las que fueron diseñados.

Eficiencia y Rendimiento de la Maquinaria

Una rosca mal ajustada, incluso si no falla catastróficamente, puede provocar microfugas que merman la eficiencia del sistema. En un sistema hidráulico, esto se traduce en una pérdida de potencia, un funcionamiento más lento de los implementos o un mayor consumo de combustible debido a que la bomba trabaja más para compensar la presión perdida. En sistemas neumáticos, una fuga puede reducir la presión de trabajo de herramientas o frenos, comprometiendo su eficacia. Un ajuste perfecto asegura que la maquinaria rinda a su máximo potencial.

Reducción de Costos de Mantenimiento y Durabilidad

Intentar forzar una rosca incorrecta es una práctica común, pero desastrosa. Puede dañar irreversiblemente tanto el racor como el puerto al que se intenta conectar, deformando los hilos y comprometiendo futuras conexiones. Esto no solo implica el costo de reemplazar la pieza dañada, sino, en ocasiones, de un componente mucho más caro, como una bomba hidráulica o un bloque de válvulas. Identificar la rosca correctamente desde el principio previene estos daños, prolonga la vida útil de los componentes y reduce los gastos inesperados en reparaciones.

En Agricola Trivino, entendemos que cada componente cuenta. Asegúrese de que sus conexiones sean tan robustas como su maquinaria. Para componentes que garantizan el ajuste y la durabilidad, considere nuestra Arandela ajuste 16x26x1,0, esencial para un sellado perfecto en muchas aplicaciones.

La Anatomía de una Rosca: Entendiendo sus Componentes Clave

Antes de sumergirnos en el proceso de identificación, es fundamental comprender la terminología básica. Cada parte de una rosca tiene un nombre y una función, y conocerlos le permitirá realizar mediciones precisas y comprender las tablas de referencia.

• Hilo o Cresta: Es la parte más externa de la rosca, el «pico» del perfil.
• Valle o Raíz: Es la parte más interna, la «base» del perfil de la rosca.
• Flanco: Las superficies inclinadas que conectan la cresta con el valle.
• Ángulo del Flanco: El ángulo entre los flancos de hilos adyacentes. Este es un parámetro crucial para distinguir roscas métricas (60°) de las británicas (55°).
• Paso (Pitch): En roscas métricas, es la distancia entre una cresta y la siguiente, medida en milímetros.
• Hilos por Pulgada (TPI – Threads Per Inch): En roscas imperiales, es el número de hilos completos que hay en una pulgada lineal.
• Diámetro Mayor (Exterior): El diámetro medido en las crestas de una rosca macho o en los valles de una rosca hembra.
• Diámetro Menor (Interior): El diámetro medido en los valles de una rosca macho o en las crestas de una rosca hembra.
• Diámetro de Paso: Es el diámetro de un cilindro imaginario que pasa por los puntos medios de los flancos de la rosca. Es un valor teórico pero importante en la fabricación.
• Longitud del Hilo: La distancia que abarca la parte roscada del componente.
• Cónica o Paralela (Recta): Describe si el diámetro de la rosca se mantiene constante (paralela) o disminuye gradualmente hacia el extremo (cónica).

Herramientas Esenciales para la Identificación de Roscas

Contar con las herramientas adecuadas es el primer paso para una identificación precisa. Invierta en instrumentos de calidad; la precisión que ofrecen se amortizará rápidamente al evitar errores costosos.

• Calibre o Pie de Rey: Indispensable para medir diámetros con precisión (exterior, interior) y verificar si la rosca es cónica o paralela. Busque uno digital para mayor facilidad de lectura o uno de buena calidad con nonio.
• Peine de Roscas (Galga de Roscas): Esta herramienta es su mejor aliada para determinar el paso de rosca (en milímetros para métricas) o los hilos por pulgada (para imperiales). Viene en juegos con múltiples hojas, cada una con un perfil de rosca diferente. Es crucial probar varias hojas hasta encontrar la que encaje perfectamente sin luz ni holgura.
• Lupa de Aumento: A menudo, los detalles finos del perfil de la rosca o la presencia de juntas tóricas son difíciles de ver a simple vista. Una lupa le ayudará a inspeccionar con mayor claridad.
• Cinta Métrica o Regla: Útil para una primera estimación de la longitud de la rosca o para verificar dimensiones generales.
• Limpiador de Roscas o Cepillo de Alambre: Antes de cualquier medición, es vital limpiar a fondo la rosca de suciedad, grasa, óxido o restos de selladores antiguos. Unas roscas limpias garantizan lecturas precisas.

El Proceso Paso a Paso para Identificar una Rosca en Maquinaria Agrícola

Siga esta metodología sistemática para identificar cualquier tipo de rosca con confianza y precisión. La paciencia y la atención al detalle son clave.

Paso 1: Inspección Visual y Determinación de la Forma (Cónica vs. Paralela)

Este es el punto de partida. Una buena inspección visual puede ahorrarle mucho tiempo. Observe atentamente el perfil de la rosca.

• Roscas Cónicas (Tapered): El diámetro de la rosca disminuye gradualmente desde la base hasta la punta. Si coloca el calibre en diferentes puntos a lo largo de la rosca, notará que las lecturas del diámetro exterior se reducen a medida que se acerca al extremo. Estas roscas suelen sellar por la deformación de los hilos al apretar, y a menudo requieren un sellador de roscas para asegurar la estanqueidad.
• Roscas Paralelas (Rectas): El diámetro de la rosca se mantiene constante de principio a fin. Al medir con el calibre en varios puntos, obtendrá lecturas de diámetro exterior muy similares. Las roscas paralelas suelen sellar con la ayuda de una junta externa (como una arandela de ajuste o una arandela bonded), una junta tórica (O-ring) o un cono metálico. La presencia de una ranura para una junta tórica en la base de la rosca o en la cara del racor es un fuerte indicio de que es una rosca paralela.

Consejo Práctico: Si tiene dudas con el calibre, coloque una regla recta a lo largo de la rosca. Si hay un espacio visible que se ensancha hacia la base, es cónica. Si la regla se asienta uniformemente, es paralela.

Paso 2: Medición del Diámetro Exterior (Nominal)

Utilice su calibre para medir el diámetro exterior de la rosca macho. Si está identificando un puerto hembra, mida el diámetro interior de la rosca. Es crucial entender que, especialmente en roscas de tubería (como BSP o NPT), el diámetro medido no siempre coincide con el «tamaño nominal» de la rosca.

• Para Roscas Paralelas: Mida el diámetro exterior en cualquier punto de la rosca completa, ya que es constante.
• Para Roscas Cónicas: Mida el diámetro exterior aproximadamente en el 4º o 5º hilo completo desde el extremo de la rosca (la parte más estrecha). Esto le dará una medida más cercana al diámetro de referencia de la rosca.

Consideraciones Importantes:

• Roscas de Tubo (Pipe Threads): Los tamaños nominales de roscas como BSP (British Standard Pipe) o NPT (National Pipe Taper) se refieren al diámetro interior de la tubería a la que se conectan, no al diámetro exterior de la rosca. Por ejemplo, una rosca de 1/2″ BSP macho tendrá un diámetro exterior de aproximadamente 20.95 mm, que no es 12.7 mm (1/2 pulgada). Necesitará una tabla de conversión para correlacionar su medida con el tamaño nominal.
• Desgaste: Las roscas viejas o dañadas pueden tener diámetros ligeramente diferentes a los estándares. Mida en varias crestas para obtener un promedio.

Paso 3: Determinación del Paso de Rosca (Métrico) o Hilos por Pulgada (Imperial)

Aquí es donde el peine de roscas se vuelve indispensable.

1. Seleccione una hoja del peine de roscas que parezca similar a la rosca que está midiendo.
2. Coloque la hoja sobre la rosca. La hoja correcta encajará perfectamente en los valles de la rosca, sin dejar luz ni holgura. No debe haber «balanceo» ni espacios.
3. Pruebe varias hojas hasta encontrar el ajuste perfecto. A veces, las diferencias son sutiles, así que sea minucioso.
4. Una vez que encuentre el ajuste perfecto, lea el valor indicado en la hoja: será el paso en milímetros (ej. 1.5 mm, 2.0 mm) para roscas métricas, o los hilos por pulgada (ej. 11 TPI, 14 TPI) para roscas imperiales.

Consejo de Experto: Es común que un paso de rosca métrico se confunda con un TPI imperial cercano, y viceversa. Por ejemplo, un paso de 1.5 mm es similar a 17 TPI. Siempre verifique con la tabla de roscas y considere el ángulo del flanco para confirmar. Para componentes que requieren un sellado preciso, como los retenes, asegúrese de que el ajuste sea perfecto. Consulte nuestra gama de Retenes para garantizar la estanqueidad.

Paso 4: Identificación del Perfil de la Rosca y Ángulo de Flanco

Aunque el peine de roscas ya le da una pista sobre el perfil, conocer el ángulo del flanco es el desempate final entre estándares que pueden tener pasos similares.

• 60 Grados: Característico de las roscas métricas ISO (M), NPT (National Pipe Taper) y JIC (Joint Industry Council).
• 55 Grados: Característico de las roscas BSP (British Standard Pipe), tanto paralelas (BSPP) como cónicas (BSPT).

Algunos peines de roscas incluyen galgas de ángulo para verificar esto, pero en la mayoría de los casos, una vez que ha identificado el diámetro y el paso/TPI, el ángulo del flanco se deduce del estándar probable. Si tiene dudas, una lupa puede ayudar a observar el perfil general del hilo.

Paso 5: Consulta de Tablas de Referencia y Estándares

Con las mediciones de forma, diámetro y paso/TPI en mano, es hora de consultar una tabla de identificación de roscas. Estas tablas listan los diferentes tipos de rosca junto con sus diámetros nominales, diámetros medidos (aproximados), pasos/TPI y ángulos de flanco. Compare sus mediciones con las especificaciones de las tablas para encontrar la coincidencia exacta.

Estándares Comunes a Consultar:

• ISO (International Organization for Standardization): Para roscas métricas.
• DIN (Deutsches Institut für Normung): Estándares alemanes, a menudo relacionados con ISO.
• BSPP/BSPT (British Standard Pipe Parallel/Taper): Para roscas británicas.
• NPT/NPTF (National Pipe Taper/Fuel): Para roscas americanas cónicas.
• JIC (Joint Industry Council): Para racores hidráulicos americanos con asiento cónico de 37°.
• SAE (Society of Automotive Engineers): También para racores americanos, a menudo relacionados con JIC.
• ORFS (O-Ring Face Seal): Un tipo de racor con sellado frontal por junta tórica.

Tipos de Roscas Más Comunes en Maquinaria Agrícola y Forestal

La maquinaria moderna es un crisol de estándares. Conocer los tipos más frecuentes le ayudará a acotar su búsqueda.

1. Roscas Métricas (ISO M)

• Características: Perfil de rosca triangular con un ángulo de flanco de 60°. El paso se mide en milímetros (ej., M10x1.5, donde 10 es el diámetro nominal en mm y 1.5 es el paso en mm). Pueden ser paralelas o cónicas, aunque las paralelas son más comunes en racores hidráulicos con sellado por junta tórica o arandela.
• Sellado: Generalmente por junta tórica (O-ring) en el fondo del puerto o por una arandela de sellado (bonded washer) en la cara del racor.
• Aplicación: Muy extendidas en maquinaria europea y en muchos componentes auxiliares.

2. Roscas Británicas (BSP – British Standard Pipe)

Extremadamente comunes, especialmente en sistemas hidráulicos y neumáticos de equipos más antiguos o de fabricación británica.

• BSPP (British Standard Pipe Parallel – G Thread):
  • Características: Perfil de rosca triangular con un ángulo de flanco de 55°. La rosca es paralela. El diámetro nominal se expresa en pulgadas (ej., G 1/4″, G 1/2″). Recuerde que el diámetro medido no es el nominal.
  • Sellado: Requiere una junta externa: una junta tórica en el fondo del puerto, una arandela de sellado (bonded washer) o una junta de cobre/fibra en la cara del racor.
  • Aplicación: Muy frecuente en sistemas hidráulicos de equipos europeos.
• BSPT (British Standard Pipe Taper – R Thread):
  • Características: Perfil de rosca triangular con un ángulo de flanco de 55°. La rosca es cónica. El diámetro nominal también se expresa en pulgadas (ej., R 1/4″, R 1/2″).
  • Sellado: Sella por la deformación de los hilos al apretar, por lo que casi siempre requiere un sellador de roscas o cinta de teflón para asegurar la estanqueidad.
  • Aplicación: Menos común en hidráulica que BSPP, pero se encuentra en sistemas de tuberías y algunas conexiones de baja presión.

3. Roscas Americanas (NPT y JIC)

Dominantes en maquinaria de origen norteamericano.

• NPT (National Pipe Taper – National Pipe Taper Fuel – NPTF):
  • Características: Perfil de rosca triangular con un ángulo de flanco de 60°. La rosca es cónica. El diámetro nominal se expresa en pulgadas (ej., 1/4″ NPT, 1/2″ NPT).
  • Sellado: Sella por la deformación de los hilos cónicos. Siempre requiere un sellador de roscas o cinta de teflón. NPTF es una versión mejorada que permite un sellado «dryseal» sin sellador, pero en la práctica, se sigue recomendando.
  • Aplicación: Común en sistemas de combustible, aire y algunos sistemas hidráulicos.
• JIC (Joint Industry Council – 37° Flare):
  • Características: A menudo confundida con NPT por su origen americano, la rosca JIC es paralela con un ángulo de flanco de 60°. Su característica distintiva es un asiento cónico de 37° en el extremo de la rosca macho que se acopla con un cono hembra.
  • Sellado: El sellado es metal-metal en el asiento cónico de 37°, no en los hilos de la rosca. Los hilos solo proporcionan la fuerza de sujeción.
  • Aplicación: Muy extendida en sistemas hidráulicos de alta presión en maquinaria americana y en muchos equipos modernos globalizados.

4. ORFS (O-Ring Face Seal)

• Características: Rosca paralela (generalmente métrica o SAE) con una cara plana en el extremo del racor macho que incorpora una ranura para una junta tórica (O-ring).
• Sellado: La junta tórica se comprime entre las dos caras planas al apretar el racor, proporcionando un sellado excepcional y muy fiable, incluso a altas presiones y vibraciones.
• Aplicación: Ganando popularidad en sistemas hidráulicos de alta presión debido a su excelente rendimiento de sellado y resistencia a las fugas.

Tabla Comparativa de Roscas Comunes

Esta tabla resume las características clave para una referencia rápida:

Consejos Adicionales de un Mecánico Experto

La experiencia en el taller nos enseña algunas lecciones valiosas que complementan el proceso de identificación.

• Limpieza es Prioridad: Siempre, siempre limpie la rosca a fondo antes de medir. La suciedad, el óxido o los restos de selladores pueden falsear las mediciones y dificultar la identificación del perfil.
• No Fuerce la Instalación: Si una rosca no entra suavemente con la mano, ¡no la fuerce con herramientas! Esto es una señal clara de que no es la rosca correcta o que hay algún daño. Forzarla solo empeorará el problema.
• Utilice Selladores Adecuados: Para roscas cónicas (NPT, BSPT), el uso de un sellador de roscas de calidad o cinta de PTFE (teflón) es fundamental para garantizar la estanqueidad. Nunca use estos selladores en roscas paralelas que sellan con junta tórica o arandela, ya que no son necesarios y pueden interferir con el sellado adecuado.
• Verifique el Asiento de la Junta: En roscas paralelas con sellado por junta tórica o arandela, asegúrese de que la junta esté en buen estado, limpia y correctamente asentada. Una circlip externo o un retén pueden ser necesarios en otras partes del conjunto, pero para el sellado de roscas, la junta es clave.
• La Experiencia Ayuda, Pero las Herramientas Mandan: Con el tiempo, desarrollará un «ojo» para distinguir los tipos de rosca. Sin embargo, incluso los mecánicos más experimentados siempre recurren al calibre y al peine de roscas para la verificación final. No confíe solo en su intuición.
• Consulte Manuales de Servicio: Los manuales de servicio de su maquinaria suelen especificar los tipos de roscas utilizadas en diferentes componentes. Siempre es una buena fuente de información para verificar sus hallazgos.
• Cuando Dudar, Pregunte a un Experto: Si después de seguir todos los pasos aún tiene dudas, no dude en consultar a un especialista o a su proveedor de recambios de confianza. Es mejor preguntar que dañar una pieza.

Preguntas Frecuentes (FAQ) sobre la Identificación de Roscas

¿Puedo usar una rosca cónica en un puerto paralelo?

No, bajo ninguna circunstancia. Intentar instalar una rosca cónica en un puerto paralelo (o viceversa) es una receta para el desastre. Forzará la conexión, dañará los hilos de ambos componentes y no logrará un sellado adecuado, lo que resultará en fugas y posibles fallos del sistema. Cada tipo de rosca y puerto está diseñado para trabajar con su contraparte específica.

¿Qué significa el ángulo de flanco y por qué es importante?

El ángulo de flanco es el ángulo que forman las superficies inclinadas de los hilos de la rosca. Es un parámetro fundamental porque diferentes estándares de rosca utilizan ángulos distintos (los más comunes son 60° y 55°). Aunque dos roscas puedan tener un diámetro y un paso/TPI similares, si sus ángulos de flanco son diferentes, no encajarán correctamente. Intentar unirlas causará un mal ajuste, daño a los hilos y una conexión deficiente o con fugas. Es una de las características clave para diferenciar roscas métricas/NPT/JIC (60°) de las BSP (55°).

¿Cómo sé si necesito un sellador de roscas o una junta?

La necesidad de un sellador de roscas (como pasta selladora o cinta de teflón) o una junta (como una arandela de cobre, fibra o una junta tórica) depende directamente del tipo de rosca y su método de sellado.

• Roscas Cónicas (NPT, BSPT): Estas roscas sellan por la deformación de los hilos al apretar. Siempre requieren un sellador de roscas para rellenar los pequeños huecos y asegurar la estanqueidad.
• Roscas Paralelas (Métrica paralela, BSPP, JIC, ORFS): Estas roscas no sellan a través de los hilos. En su lugar, utilizan una junta separada (junta tórica, arandela de sellado, arandela de cobre/fibra) o un asiento cónico (JIC) para crear el sello. No se debe usar sellador de roscas en los hilos de estas conexiones, ya que no es necesario para el sellado y puede dificultar el montaje o desmontaje.

¿Por qué mis medidas no coinciden exactamente con la tabla estándar?

Es común que las mediciones con un calibre no coincidan exactamente con los valores teóricos de una tabla estándar. Esto puede deberse a varias razones:

• Desgaste: Las roscas usadas pueden tener cierto desgaste, lo que altera ligeramente sus dimensiones originales.
• Tolerancias de Fabricación: Ninguna pieza es perfecta; existen pequeñas tolerancias en la fabricación que pueden causar ligeras variaciones.
• Mala Medición: Una medición imprecisa con el calibre (no perpendicular, no en el punto correcto).
• Diámetro Nominal vs. Medido: Especialmente en roscas de tubería (BSP, NPT), el «tamaño» de la rosca (ej., 1/2 pulgada) se refiere al diámetro interior de la tubería, no al diámetro exterior de la rosca, que será significativamente mayor. Siempre consulte una tabla de conversión para estos tipos.

Siempre intente obtener la mejor medida posible y luego compare con la tabla, buscando el valor más cercano. Si hay dudas, el peine de roscas y la verificación del ángulo del flanco son sus mejores herramientas de desempate.
