En el exigente mundo de la maquinaria agrícola y forestal, cada componente cuenta. Un tornillo, por pequeño que parezca, es una pieza crítica que garantiza la integridad estructural y el correcto funcionamiento de equipos que soportan cargas y vibraciones extremas. Sin embargo, ¿qué ocurre cuando ese tornillo vital se deteriora, se rompe o simplemente se pierde, y no tenemos a mano sus especificaciones exactas? La tarea de identificar el recambio adecuado puede convertirse rápidamente en un quebradero de cabeza, con el riesgo de paralizar una jornada de trabajo o, peor aún, instalar una pieza incompatible que comprometa la seguridad y la durabilidad de la máquina.
En Agrícola Triviño, entendemos la importancia de la precisión en cada reparación y mantenimiento. Por ello, hemos preparado esta guía exhaustiva para que aprenda a medir con exactitud el diámetro y el paso de rosca de cualquier tornillo. Dominar estas técnicas no solo le ahorrará tiempo y dinero, sino que le brindará la confianza de estar utilizando siempre el elemento de fijación correcto, prolongando la vida útil de su valiosa maquinaria.
La importancia de la precisión: ¿Por qué medir correctamente?
La sustitución de un tornillo parece una tarea sencilla, pero la elección incorrecta puede tener consecuencias graves. Un tornillo con un diámetro o paso de rosca inadecuado no solo no encajará correctamente, sino que puede dañar la rosca hembra, aflojarse bajo vibración, o incluso fallar catastróficamente bajo carga. En maquinaria agrícola y forestal, donde los componentes están sometidos a esfuerzos constantes y entornos adversos, la precisión es sinónimo de fiabilidad y seguridad.
Evitar daños costosos: Forzar un tornillo incorrecto puede estropear la rosca de un bloque motor, un chasis o un componente hidráulico, implicando reparaciones mucho más complejas y caras.
Garantizar la seguridad: Un elemento de fijación débil o mal ajustado es un riesgo potencial. En equipos pesados, la falla de un tornillo puede tener consecuencias devastadoras.
Optimizar el rendimiento: La correcta sujeción de las piezas asegura que la máquina opere dentro de sus parámetros de diseño, reduciendo vibraciones indeseadas y el desgaste prematuro.
Ahorro de tiempo: Identificar el tornillo a la primera evita múltiples viajes a la tienda o pedidos erróneos, minimizando el tiempo de inactividad de su equipo.
Sistemas de rosca: métrico e imperial, la primera distinción
Antes de tomar cualquier medida, es fundamental entender que existen dos grandes sistemas de roscas predominantes a nivel mundial: el sistema métrico y el sistema imperial (o de pulgadas). La maquinaria agrícola, dependiendo de su origen (europeo, americano, asiático), puede emplear uno u otro, o incluso una combinación de ambos.
Sistema Métrico (M)
Es el sistema más común en España y en gran parte de Europa. Las medidas se expresan en milímetros (mm). Los tornillos métricos se identifican con una ‘M’ seguida del diámetro nominal y, opcionalmente, el paso de rosca. Por ejemplo, M8x1.25 indica un tornillo métrico de 8 mm de diámetro nominal y un paso de rosca de 1.25 mm (la distancia entre dos crestas consecutivas). Si el paso no se especifica (ej. M8), generalmente se asume que es un paso de rosca estándar o «grueso».
Sistema Imperial (UNC, UNF, BSW, BSF)
Predominante en equipos de origen anglosajón, especialmente de Estados Unidos. Las medidas se expresan en pulgadas. Dentro del sistema imperial, hay varias series:
UNC (Unified National Coarse): Rosca gruesa, de uso general. Se especifica con el diámetro en pulgadas (o un número para diámetros pequeños) y el número de hilos por pulgada (TPI – Threads Per Inch). Ej: 1/4″-20 UNC (un cuarto de pulgada de diámetro, 20 hilos por pulgada).
UNF (Unified National Fine): Rosca fina, utilizada donde se requiere mayor resistencia a la vibración o ajustes más precisos. Ej: 1/4″-28 UNF (un cuarto de pulgada de diámetro, 28 hilos por pulgada).
BSW (British Standard Whitworth): Un sistema de rosca antiguo, pero aún presente en algunas máquinas británicas clásicas. Se caracteriza por un ángulo de flanco de 55 grados.
BSF (British Standard Fine): La versión de rosca fina del BSW.
La principal diferencia visual entre métrico e imperial, además del tamaño, es el ángulo de los flancos de la rosca: 60 grados para métrico y UNC/UNF, y 55 grados para BSW/BSF. Esta distinción es crucial para la compatibilidad.
Medir el diámetro del tornillo: la primera clave
El diámetro de un tornillo se refiere al diámetro exterior de la rosca (el diámetro nominal) o al diámetro del vástago liso si lo tuviera. Esta es la primera medida que debe tomar para identificar su tornillo.

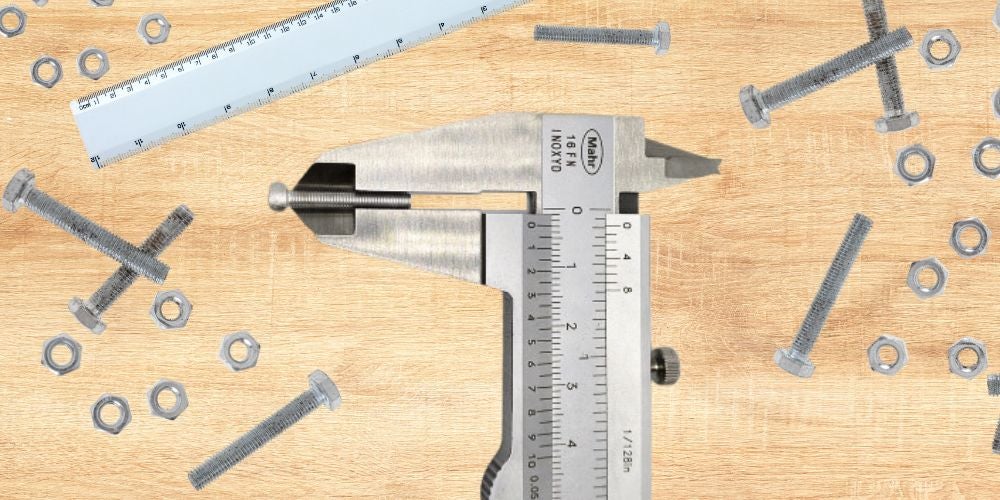

1. Con Calibrador Vernier (Pie de Rey)
El calibrador Vernier, o pie de rey, es una herramienta indispensable en cualquier taller agrícola por su versatilidad y precisión. Permite medir diámetros exteriores, interiores y profundidades. Para medir el diámetro de un tornillo:
Limpieza: Asegúrese de que el tornillo esté completamente limpio de suciedad, grasa o óxido que pueda falsear la lectura.
Posicionamiento: Abra las mordazas exteriores del calibrador y coloque el tornillo de forma perpendicular a estas, asegurándose de que las mordazas abracen la parte más ancha de la rosca (las crestas).
Cierre y lectura: Cierre suavemente las mordazas hasta que hagan un contacto firme pero sin excesiva presión que pueda deformar la rosca o la herramienta. Lea la medida en la escala principal y en el nonio (para calibradores analógicos) o directamente en la pantalla digital.
Consejo del experto: Mida en varias posiciones a lo largo de la rosca para detectar posibles deformaciones o desgastes. Si el tornillo tiene una sección sin rosca (vástago), mida también su diámetro, ya que a menudo coincide con el diámetro nominal de la rosca.
Para garantizar mediciones precisas y una vida útil prolongada de sus componentes, considere siempre los elementos de apoyo. Por ejemplo, al montar ejes o componentes con tornillos, es posible que necesite arandelas de ajuste como nuestra 16x26x1,0, que ayudan a mantener la holgura correcta y la alineación.
2. Con Micrómetro
Para una precisión aún mayor, especialmente en tornillos de pequeño diámetro o cuando la exactitud es crítica, el micrómetro es la herramienta ideal. Ofrece una precisión de centésimas o incluso milésimas de milímetro.
Limpieza y posicionamiento: Al igual que con el Vernier, limpie el tornillo. Coloque el tornillo entre el yunque y el husillo del micrómetro.
Cierre y lectura: Gire el tambor del micrómetro hasta que el husillo toque suavemente el tornillo. Utilice el trinquete para asegurar una presión constante y evitar errores por exceso de fuerza. Lea la medida en el tambor y la escala principal.
Consideración: El micrómetro mide el diámetro exterior real. En tornillos con roscas muy desgastadas, el diámetro medido puede ser inferior al nominal, lo que podría inducir a error. Siempre considere el contexto y el estado del tornillo.
3. Con Regla o Cinta Métrica (Estimación aproximada)
Si no dispone de herramientas de precisión, una regla o cinta métrica puede dar una estimación muy aproximada, aunque no es recomendable para la selección final de un recambio.
Posicionamiento: Coloque el tornillo sobre una superficie plana y apoye la regla o cinta métrica sobre él, alineando el cero con un extremo del diámetro.
Lectura: Lea el valor en el otro extremo.
Advertencia: Este método es propenso a errores y solo debe usarse para una primera idea o cuando no hay otra opción disponible. Nunca base la compra de un tornillo crítico en esta medición.
Medir el paso de rosca: el segundo factor clave
El paso de rosca es la distancia axial entre dos crestas consecutivas de una rosca (en sistemas métricos, en mm) o el número de hilos por pulgada (en sistemas imperiales). Es tan importante como el diámetro para asegurar la compatibilidad con tuercas o roscas hembra.
1. Con Calibrador de Roscas (Peine de Roscas)
Esta es la herramienta más específica y eficaz para medir el paso de rosca.
Selección de hojas: Un calibrador de roscas es un juego de láminas metálicas, cada una con un perfil de rosca diferente y su medida grabada. Separe las hojas hasta encontrar una que se ajuste perfectamente a la rosca del tornillo.
Posicionamiento: Apoye la lámina seleccionada sobre la rosca del tornillo. Es crucial que los dientes de la lámina encajen sin holgura ni presión, y que no haya luz entre la lámina y las crestas de la rosca.
Identificación: Una vez que encuentre la lámina que encaja perfectamente, lea la medida grabada en ella. Si es un calibrador métrico, la medida será en milímetros (ej. 1.5, 1.25). Si es imperial, será en TPI (ej. 20, 28).
Diferenciación crucial: Los calibradores de roscas vienen en juegos métricos e imperiales. Si una lámina métrica no encaja, pruebe con una imperial, y viceversa. Esto también le ayudará a identificar el sistema de rosca del tornillo. Además de tornillos, muchos componentes de la maquinaria, como los ejes, requieren elementos de sujeción específicos. Asegúrese de tener siempre a mano piezas de calidad, como nuestro circlip externo 9×1 mm DIN471 de acero inoxidable, para fijar pasadores y ejes de forma segura.
2. Con Calibrador Vernier (Método indirecto para roscas grandes)
Si no dispone de un peine de roscas, y la rosca es lo suficientemente grande y regular, puede obtener una estimación del paso con un calibrador Vernier:
Medir múltiples pasos: Coloque una de las mordazas del Vernier sobre la cresta de un hilo y la otra mordaza sobre la cresta de un hilo distante (por ejemplo, 5 o 10 hilos más allá).
Calcular: Divida la medida obtenida por el número de hilos que ha abarcado. Por ejemplo, si mide 12.5 mm sobre 10 hilos, el paso es 1.25 mm.
Limitaciones: Este método es menos preciso que el peine de roscas y no es adecuado para roscas muy finas o dañadas. Requiere que la rosca esté en muy buen estado.
Identificación del sistema de rosca: métrico o imperial
Una vez que ha medido el diámetro y el paso, el siguiente paso crítico es determinar si el tornillo es métrico o imperial. Una tuerca métrica no roscará en un tornillo imperial, y viceversa, incluso si sus diámetros son similares.
Uso del peine de roscas: Como se mencionó, el peine de roscas es la mejor herramienta. Si una lámina métrica encaja, es métrico. Si una imperial encaja, es imperial.
Diámetros comunes: Familiarícese con los diámetros comunes de ambos sistemas. Por ejemplo, un tornillo métrico de 6 mm (M6) tiene un diámetro muy similar a un tornillo imperial de 1/4 de pulgada (6.35 mm). Sin embargo, sus pasos serán distintos (M6 suele ser 1.0 mm, mientras que 1/4″-20 UNC es 1.27 mm o 20 hilos/pulgada).
Ángulo de flanco: Aunque difícil de medir sin herramientas especializadas, el ángulo de flanco (60° para métrico/UNC/UNF, 55° para BSW/BSF) es una característica distintiva.
Contexto de la máquina: El origen de la maquinaria (marca, país de fabricación) puede dar una pista importante sobre el sistema de rosca utilizado.
Tablas de equivalencia y normalización: la guía definitiva
Una vez que tenga el diámetro y el paso, puede consultar tablas de equivalencia para confirmar el tipo exacto de tornillo y encontrar su designación estándar. Estas tablas suelen estar disponibles en manuales de taller, catálogos de recambios o en línea.
Normas de rosca más comunes:
ISO (Organización Internacional de Normalización): La norma más extendida para roscas métricas (ISO 261 para roscas de uso general).
DIN (Deutsches Institut für Normung): Normas alemanas muy utilizadas, a menudo armonizadas con ISO.
ANSI (American National Standards Institute): Normas estadounidenses para roscas unificadas (UNC, UNF).
BS (British Standard): Normas británicas para roscas Whitworth (BSW, BSF).
Ejemplos de designaciones comunes (Métrico):
Diámetro Nominal (mm)
Paso Estándar (mm)
Paso Fino (mm)
M5
0.8
0.5
M6
1.0
0.75
M8
1.25
1.0, 0.75
M10
1.5
1.25, 1.0, 0.75
M12
1.75
1.5, 1.25
M16
2.0
1.5
M20
2.5
2.0, 1.5
(Esta tabla muestra solo algunos de los pasos más comunes. Existen muchas más combinaciones.)
Consejos prácticos del experto de Agrícola Triviño
Con años de experiencia trabajando con maquinaria agrícola y forestal, hemos aprendido algunas lecciones valiosas que queremos compartir:
Limpieza es clave: Siempre limpie a fondo el tornillo antes de medirlo. La suciedad, el óxido o la pintura pueden alterar significativamente las lecturas. Use un cepillo de alambre o disolvente si es necesario.
Mida varias veces: Repita las mediciones en diferentes puntos del tornillo para confirmar la consistencia y detectar posibles deformaciones.
Observe el desgaste: Los tornillos usados pueden tener las crestas de la rosca desgastadas o deformadas. Intente medir en la parte menos afectada o compare con un tornillo similar si es posible.
El manual de la máquina: Antes de medir, consulte siempre el manual de mantenimiento o el despiece de su maquinaria. A menudo, las especificaciones de los tornillos están detalladas.
Herramientas de calidad: Invierta en un buen calibrador Vernier y un juego de peines de roscas. Son herramientas que se amortizan rápidamente.
No confunda diámetro con tamaño de llave: El tamaño de la llave que aprieta la cabeza del tornillo no tiene una correlación directa e infalible con el diámetro de la rosca. Un M10 no siempre usa una llave de 17 mm.
Roscas izquierdas: Aunque son menos comunes, algunas aplicaciones (especialmente en ejes giratorios) utilizan roscas a izquierdas. Verifique siempre el sentido de giro del tornillo.
Grado de resistencia: Además del diámetro y el paso, el grado de resistencia del tornillo (indicado por números en la cabeza, ej. 8.8, 10.9) es crucial. Asegúrese de reemplazarlo por uno de igual o superior grado.
Dominar estas técnicas le permitirá realizar reparaciones y mantenimientos con la confianza y precisión que su maquinaria agrícola y forestal merece. En Agrícola Triviño, estamos comprometidos con ofrecerle no solo los recambios de la más alta calidad, sino también el conocimiento experto para que su trabajo sea más eficiente y seguro.
Preguntas Frecuentes (FAQ)
¿Qué hago si no encuentro el tornillo exacto con las medidas que he tomado?
Si las medidas no coinciden exactamente con un estándar conocido, es posible que el tornillo esté muy desgastado, sea de un sistema menos común o personalizado. En estos casos, es recomendable llevar la muestra a un especialista o a una ferretería industrial de confianza. También puede intentar buscar en catálogos de recambios específicos de la marca de su máquina o contactar directamente con el servicio técnico del fabricante. A veces, un tornillo con un paso ligeramente diferente pero un diámetro igual podría parecer encajar, pero esto es una solución temporal y peligrosa.
¿Es lo mismo el diámetro nominal que el diámetro exterior?
Sí, generalmente se utilizan como sinónimos en el contexto de la designación de tornillos. El «diámetro nominal» es el diámetro de referencia sobre el que se basan todas las demás dimensiones de la rosca (diámetro mayor de la rosca). El «diámetro exterior» se refiere a la medida física de las crestas de la rosca. En un tornillo nuevo y sin desgaste, ambas medidas deben ser idénticas.
¿Puedo usar una tuerca métrica en un tornillo imperial si el diámetro es casi el mismo?
¡Absolutamente no! Aunque el diámetro pueda ser muy similar (por ejemplo, M6 vs. 1/4 de pulgada), el paso de rosca y el perfil del hilo son diferentes. Forzar una tuerca métrica en un tornillo imperial (o viceversa) dañará irreversiblemente ambas roscas, y la unión resultante será débil y propensa a fallar. Siempre use tuercas y tornillos del mismo sistema y paso.
¿Qué significa el número que aparece en la cabeza del tornillo?
Esos números, como «8.8», «10.9» o «12.9», indican el grado de resistencia del tornillo, según normas ISO. El primer número (multiplicado por 100) indica la resistencia a la tracción en MPa, y el segundo número (multiplicado por el primero y por 10) indica el límite elástico. Un tornillo «8.8» es un tornillo de alta resistencia, mientras que un «10.9» o «12.9» son aún más resistentes. Es crucial reemplazar un tornillo por otro de igual o superior grado para mantener la integridad estructural de la máquina.
