En el corazón de la eficiencia agrícola y forestal late un componente vital, a menudo subestimado hasta que falla: el árbol de transmisión, comúnmente conocido como cardán. Esta pieza es el nexo crucial entre la toma de fuerza (TDF) de su tractor y el apero, transfiriendo potencia de manera ininterrumpida para que su maquinaria realice su trabajo. Un cardán en óptimas condiciones significa productividad, seguridad y, en última instancia, rentabilidad. Por el contrario, un fallo puede paralizar su operación en el momento más crítico, generando costes inesperados y retrasos frustrantes.
En AgricolaTrivino.com, entendemos que cada minuto cuenta en el campo. Por ello, hemos preparado esta guía exhaustiva, basada en años de experiencia y conocimiento técnico, para ayudarle a prolongar significativamente la vida útil de sus árboles de transmisión. Un mantenimiento preventivo y el conocimiento de las mejores prácticas no solo evitarán averías costosas, sino que también garantizarán un rendimiento óptimo de su maquinaria. Acompáñenos a descubrir los 5 consejos esenciales, ampliados y detallados, que todo agricultor y mecánico debe conocer.
1. La Limpieza: Primer Pilar para una Larga Vida Útil del Cardán
Puede parecer una obviedad, pero la limpieza regular y meticulosa de su árbol de transmisión es, sin lugar a dudas, la regla de oro. La suciedad, el polvo, la arena, los restos vegetales y la humedad son los enemigos silenciosos que, con el tiempo, degradan los componentes y acortan drásticamente la vida útil de su cardán.
Contaminantes Comunes y sus Efectos Devastadores
Suciedad y Arena: Cuando la grasa de los componentes se mezcla con partículas abrasivas como la arena o el polvo del campo, se crea una pasta esmeriladora. Esta mezcla actúa como un lijado constante sobre las superficies metálicas, especialmente en las crucetas, los perfiles telescópicos y los embragues, provocando un desgaste prematuro y un aumento significativo de las holguras.
Restos Vegetales y Humedad: La acumulación de hierba, paja o barro puede retener humedad, favoreciendo la corrosión de las partes metálicas expuestas. Además, pueden obstruir los puntos de engrase o interferir con el movimiento libre de las guardas de protección, comprometiendo la seguridad y el funcionamiento.
Productos Químicos: Los residuos de fertilizantes, pesticidas u otros productos químicos agrícolas pueden ser corrosivos para los metales y degradar los sellos de goma, como los retenes, que son esenciales para mantener la grasa dentro de los rodamientos y evitar la entrada de contaminantes.
Técnicas de Limpieza Efectivas para su Árbol de Transmisión
No basta con un simple cepillado. Una limpieza efectiva implica un proceso más concienzudo:
Después de Cada Uso: Antes de desconectar el cardán o al finalizar la jornada, utilice aire a presión para eliminar el polvo y los restos vegetales más grandes. Luego, con un paño húmedo o un cepillo suave, retire el barro o la suciedad adherida, prestando especial atención a las crucetas, las guardas y los perfiles telescópicos.
Limpieza Profunda Periódica: Al menos una vez por temporada o cada 50-100 horas de trabajo (dependiendo de la intensidad y las condiciones), realice una limpieza más a fondo. Desmonte las guardas de protección (si es posible y seguro) para acceder a todas las zonas. Utilice un desengrasante específico para maquinaria agrícola y un cepillo de cerdas duras para eliminar la grasa vieja y la suciedad incrustada. Asegúrese de enjuagar bien y secar completamente antes de volver a engrasar.
Evitar la Contaminación Post-Desconexión: Nunca deje el árbol de transmisión tirado en el suelo después de desconectarlo. Si no hay un soporte adecuado en el apero, utilice un método de sujeción (cuerda, gancho) para mantenerlo elevado y lejos de la suciedad.
2. Almacenamiento y Manipulación: Cuidado Fuera de Servicio
La forma en que se guarda y se manipula un árbol de transmisión cuando no está en uso es tan importante como su mantenimiento durante la operación. Un almacenamiento inadecuado puede provocar daños antes incluso de que el cardán vuelva a trabajar.
Métodos de Almacenamiento Correctos

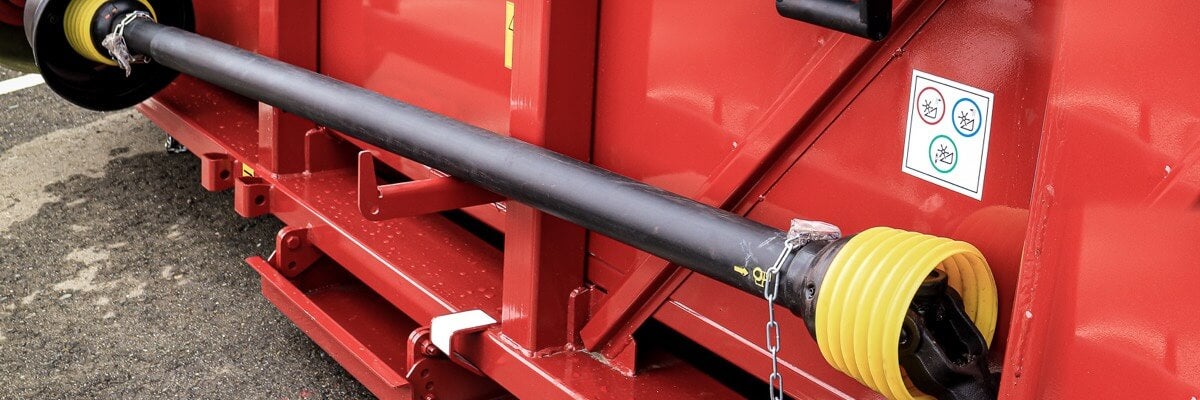

Muchos aperos modernos incluyen soportes diseñados específicamente para el árbol de transmisión. Si su máquina los tiene, úselos siempre. Estos soportes están ubicados estratégicamente para mantener el cardán elevado, protegido de golpes y alejado del suelo. Si su apero no dispone de ellos:
Uso de la Cadena de Seguridad: Algunos cardanes vienen con una cadena de seguridad integrada para evitar que el eje gire libremente en caso de desconexión accidental. Aunque no está diseñada para soportar el peso total del cardán, puede utilizarse para colgarlo de un punto robusto del apero, asegurándose de que el eje quede suspendido y no toque el suelo.
Soluciones Alternativas: Si no hay soportes ni cadena, improvise una solución segura. Una cuerda resistente o un gancho fijado a la estructura del apero pueden servir para suspender el cardán. La clave es que esté elevado, sin contacto con el suelo, y protegido de posibles golpes o deformaciones.
Protección Adicional: Considere cubrir los extremos del cardán con tapas protectoras o incluso envolverlo en plástico si va a estar almacenado durante periodos prolongados, especialmente en ambientes húmedos o polvorientos.
Manipulación Segura y Eficiente del Cardán
La manipulación incorrecta no solo puede dañar el cardán, sino también causar lesiones graves:
Levantamiento Correcto: Al conectar o desconectar el cardán, levántelo siempre sujetándolo firmemente por el cuerpo del eje, evitando aplicar fuerza excesiva en las guardas o las crucetas.
Evitar Golpes y Caídas: Un golpe fuerte en las crucetas, las horquillas o el cuerpo del eje puede desequilibrar el cardán, deformar sus componentes o dañar los rodamientos internos, provocando vibraciones y fallos prematuros.
Inspección Visual Previa: Antes de cada conexión, realice una rápida inspección visual para asegurarse de que no haya daños evidentes, deformaciones o suciedad acumulada.
3. La Lubricación: El Mantenimiento Preventivo Esencial para su Árbol de Transmisión
Si la limpieza es el pilar, la lubricación es el corazón del mantenimiento preventivo de un árbol de transmisión. La grasa reduce la fricción entre las partes móviles, disipa el calor, previene la corrosión y ayuda a sellar contra la entrada de contaminantes. Una lubricación deficiente es una de las principales causas de fallo prematuro.
¿Por Qué Lubricar? La Ciencia Detrás de la Grasa
La función principal de la grasa es crear una película protectora entre las superficies metálicas en contacto, evitando el desgaste metal-metal. Sin esta película, las fuerzas de fricción aumentan drásticamente, generando:
Calor Excesivo: La fricción genera calor, que puede degradar rápidamente la integridad estructural de los componentes, especialmente los rodamientos de las crucetas.
Desgaste Abrasivo: La falta de lubricación permite que las irregularidades microscópicas de las superficies metálicas se enganchen y arranquen material, provocando un desgaste acelerado.
Corrosión: La grasa también actúa como una barrera contra la humedad y los agentes corrosivos, protegiendo las superficies metálicas.
Puntos Clave de Engrase y Tipos de Lubricante
Cada árbol de transmisión tiene varios puntos que requieren lubricación:
Crucetas (Juntas Universales): Son los puntos más críticos. Cada cruceta tiene al menos un engrasador. La grasa lubrica los rodamientos de agujas dentro de las cazoletas, que son fundamentales para el movimiento angular. Se recomienda una grasa de litio complejo de alta presión (EP – Extreme Pressure), resistente al agua y a altas temperaturas.
Perfiles Telescópicos: El perfil interior y exterior del eje telescópico debe estar bien engrasado para permitir que el cardán se alargue y acorte suavemente a medida que el apero se mueve. Una grasa consistente pero que permita el deslizamiento es ideal. Asegúrese de que la grasa cubra toda la longitud del perfil.
Guardas de Protección: Las guardas de plástico o metal suelen tener puntos de engrase en sus cojinetes de soporte, que permiten que giren libremente sin rozamiento excesivo.
Embragues Deslizantes (si aplica): Algunos embragues de fricción requieren engrase en sus puntos de pivote o en la interfaz de los discos (aunque no en los discos de fricción mismos, sino en los mecanismos que los accionan).
Cantidad de Grasa: Una pistola de engrase típica expulsa aproximadamente 3 gramos por impulso. Como guía general:
Crucetas: 3-5 impulsos (aprox. 9-15 gramos) por engrasador, hasta que la grasa vieja y sucia comience a salir por los retenes.
Perfiles Telescópicos: 5-7 impulsos (aprox. 15-21 gramos) en el engrasador del perfil, moviendo el eje telescópico para distribuir la grasa.
Soportes de Guardas: 2-3 impulsos (aprox. 6-9 gramos).
Frecuencia de Lubricación: Guía Práctica
La frecuencia de engrase varía según el fabricante, el tipo de cardán y, crucialmente, las condiciones de trabajo y la intensidad de uso. Sin embargo, podemos establecer algunas pautas generales:
Componente
Uso Ligero (horas)
Uso Normal (horas)
Uso Intenso/Polvoriento (horas)
Crucetas
50-80
20-40
8-15
Perfiles Telescópicos
100-150
50-75
20-30
Soportes de Guardas
100-150
50-75
20-30
Embragues Deslizantes
Cada 250 horas o anualmente
Cada 100-150 horas
Cada 50-75 horas
Consejo Experto: Es mejor engrasar con más frecuencia y en menor cantidad que esperar demasiado. Siempre que vea suciedad o note que la grasa vieja empieza a salir por los retenes al engrasar, es una buena señal de que la grasa nueva está desplazando a la contaminada.
4. El Embrague Deslizante: Prevención de Bloqueos y Fallos
Muchos aperos incorporan un embrague deslizante (o de fricción) en el árbol de transmisión para proteger el apero y el tractor de sobrecargas. Este mecanismo permite que el eje patine cuando la resistencia supera un cierto umbral. Sin embargo, si no se mantiene correctamente, puede «pegarse» y no funcionar cuando más se necesita, causando daños graves.
Funcionamiento y Riesgos del Embrague de Fricción
El embrague de fricción está compuesto por discos que se aprietan entre sí mediante resortes. Cuando la carga es excesiva, los discos patinan, absorbiendo el exceso de par. El problema surge cuando la máquina está inactiva por largos periodos (por ejemplo, entre temporadas). La humedad y el óxido pueden hacer que los discos se adhieran, impidiendo que el embrague patine. Si esto ocurre, la sobrecarga se transmitirá directamente al apero o al tractor, con consecuencias potencialmente catastróficas para los engranajes, transmisiones o incluso el motor.
Procedimiento para Aflojar y Ventilar el Embrague
Antes de la primera operación de la temporada o después de un largo periodo de inactividad, es crucial «ventilar» o «ejercitar» el embrague deslizante:
Marque la Posición de los Muelles: Antes de tocar nada, observe y anote la longitud de cada muelle de compresión y la posición de las tuercas de ajuste. Esto es vital para poder devolverlos a su ajuste original y asegurar que el embrague patine al par correcto. Puede usar un calibre o simplemente contar las vueltas de la tuerca.
Afloje los Muelles: Con cuidado, afloje las tuercas de los muelles de compresión. No es necesario desmontarlos por completo, solo lo suficiente para liberar la presión sobre los discos.
Deslice los Discos: Con los muelles aflojados, intente girar manualmente los discos del embrague para asegurar que no estén adheridos. Puede que necesite aplicar un poco de fuerza si están muy pegados. Si hay óxido visible, límpielo con un cepillo de alambre y un paño.
Engrase los Puntos de Pivote: Aproveche para engrasar los puntos de pivote o articulaciones del mecanismo de embrague, si los tiene. Evite aplicar grasa directamente sobre las superficies de fricción de los discos.
Reapriete los Muelles: Vuelva a apretar los muelles a la posición original que anotó en el paso 1. Es fundamental que todos los muelles tengan la misma tensión para un funcionamiento equilibrado del embrague. Un apriete desigual puede causar un patinaje irregular o un desgaste prematuro.
Prueba de Funcionamiento: Una vez montado, conecte el apero y el tractor y, si es seguro y posible, haga patinar el embrague brevemente bajo una carga ligera para confirmar que funciona correctamente.
Este proceso asegura que el embrague deslizante esté listo para proteger su maquinaria cuando sea necesario, actuando como un verdadero «fusible» mecánico.
5. Inspección Regular y Sustitución Oportuna de Componentes
Más allá de la limpieza y la lubricación, la inspección visual y táctil periódica es fundamental. Un ojo entrenado puede detectar problemas incipientes antes de que se conviertan en averías costosas y peligrosas.
¿Qué Buscar en una Inspección Visual Detallada?
Crucetas y Cazoletas: Verifique si hay holguras excesivas. Agarre el cardán por un extremo y mueva la cruceta. Cualquier «juego» perceptible más allá de una mínima holgura indica desgaste. Observe si hay fugas de grasa o si los retenes de las cazoletas están dañados.
Guardas de Protección: Asegúrese de que las guardas estén intactas, sin grietas o roturas. Deben girar libremente sin rozar el eje interior. Las guardas dañadas son un riesgo de seguridad enorme.
Perfiles Telescópicos: Inspeccione si hay abolladuras, deformaciones o corrosión en los perfiles. Deben deslizarse suavemente. La dificultad para alargar o acortar el eje es un signo de falta de lubricación o deformación.
Horquillas y Acoplamientos: Busque grietas, deformaciones o desgaste en las horquillas que sujetan las crucetas y en los acoplamientos al tractor y al apero.
Pasadores de Seguridad y Cierres: Verifique que los pasadores de seguridad estén en su lugar, no doblados y que los mecanismos de cierre rápido (si los tiene) funcionen correctamente y no presenten holgura.
Puntos de Engrase: Asegúrese de que todos los engrasadores estén limpios y en buen estado. Un engrasador obstruido o dañado impedirá la lubricación adecuada.
Diagnóstico de Ruidos y Vibraciones Anormales
El «oído» del operador es una herramienta de diagnóstico valiosa. Preste atención a cualquier cambio en el sonido o la sensación durante la operación:
Ruidos Metálicos (Clunking o Clicking): A menudo indican holgura excesiva en las crucetas o en los acoplamientos. Es un signo de desgaste avanzado que requiere atención inmediata.
Vibraciones: Un cardán desequilibrado, doblado o con crucetas desgastadas puede causar vibraciones. Estas vibraciones no solo son incómodas, sino que pueden dañar los rodamientos del tractor y del apero.
Chirridos o Rechinidos: Suelen indicar falta de lubricación en las crucetas o en los perfiles telescópicos.
Componentes Críticos y su Vida Útil
Algunos componentes tienen una vida útil limitada y deben ser reemplazados preventivamente o al primer signo de desgaste:
Crucetas: Son las piezas que sufren mayor desgaste. Si hay juego, ruidos o fugas, deben ser reemplazadas. Es una reparación relativamente económica que evita daños mayores.
Guardas de Protección: Si están rotas, agrietadas o no giran libremente, deben ser reemplazadas sin demora. La seguridad es primordial.
Perfiles Telescópicos: Si están doblados, deformados o excesivamente desgastados, es mejor sustituir el conjunto completo del tubo.
Retenes: Los retenes de las crucetas y otros rodamientos evitan la entrada de suciedad y la fuga de grasa. Si están dañados, deben ser reemplazados para mantener la efectividad de la lubricación.
6. Conexión, Desconexión y Ajuste del Ángulo de Trabajo Correcto
La forma en que se conecta, desconecta y se opera el cardán influye directamente en su durabilidad y en la seguridad general. Un error en este punto puede generar tensiones innecesarias y desgaste prematuro.
La Importancia de la Longitud Correcta del Cardán
Uno de los errores más comunes es utilizar un cardán con una longitud incorrecta:
Cardán Demasiado Largo: Si el cardán es demasiado largo para la distancia entre el tractor y el apero (especialmente en los movimientos de subida y bajada del enganche de tres puntos), los perfiles telescópicos pueden llegar a su tope y «chocar». Esto ejerce una fuerza inmensa sobre la TDF del tractor y la transmisión del apero, pudiendo causar la rotura de las cajas de engranajes o del propio eje.
Cardán Demasiado Corto: Un cardán excesivamente corto puede salirse de su acoplamiento durante la operación, especialmente en giros o al pasar por terrenos irregulares. Esto no solo detiene el trabajo, sino que puede dañar las estrías del eje y los acoplamientos, además de ser un grave riesgo de seguridad.
Cómo Medir y Ajustar:
Conecte el apero al tractor y levántelo a su posición más alta y bájelo a su posición más baja.
Mida la distancia entre la TDF del tractor y el eje de entrada del apero en ambas posiciones.
El cardán debe ser lo suficientemente largo para no salirse en la posición más extendida y lo suficientemente corto para no chocar en la posición más comprimida.
Si necesita cortar el cardán, marque la longitud necesaria, corte ambos tubos (exterior e interior) y las guardas de protección con la misma medida, dejando siempre un margen de seguridad de al menos 10-15 cm de solapamiento entre los perfiles.
Ángulos de Trabajo Óptimos y sus Implicaciones
Los ángulos de trabajo del cardán también son críticos:
Ángulo Máximo Permitido: Los árboles de transmisión están diseñados para operar dentro de ciertos ángulos. Generalmente, un ángulo de trabajo continuo no debe superar los 25 grados, y un ángulo máximo momentáneo (como en un giro cerrado) no debe exceder los 45-50 grados. Operar constantemente con ángulos excesivos genera un calor tremendo en las crucetas y un desgaste acelerado.
Alineación: Idealmente, el ángulo en la junta del tractor y en la junta del apero debería ser el mismo para minimizar las vibraciones y el desgaste. Un ángulo excesivo en una sola junta provoca un funcionamiento irregular y acorta la vida útil.
Evitar Giros Cerrados: Siempre que sea posible, evite giros muy cerrados con el apero conectado, ya que esto somete el cardán a ángulos extremos y tensiones innecesarias.
Recuerde que, aunque un cadena de rodillos o un eslabón de cierre son componentes de transmisión diferentes, la filosofía de mantenimiento y la atención a la geometría y la lubricación son igualmente vitales para su durabilidad en cualquier sistema de transmisión agrícola.
Preguntas Frecuentes (FAQ) sobre el Mantenimiento del Árbol de Transmisión
¿Con qué frecuencia debo engrasar mi árbol de transmisión?
La frecuencia ideal varía enormemente según el fabricante, el tipo de cardán y las condiciones de trabajo. Como regla general, para uso normal, las crucetas deben engrasarse cada 20-40 horas de operación, mientras que los perfiles telescópicos y los soportes de las guardas pueden requerir engrase cada 50-75 horas. En condiciones de trabajo muy intensas o polvorientas, estas frecuencias pueden reducirse drásticamente a cada 8-15 horas para las crucetas. Consulte siempre el manual de su apero y de su cardán para las recomendaciones específicas.
¿Qué tipo de grasa debo usar para el cardán?
Se recomienda utilizar una grasa de litio complejo de alta presión (EP – Extreme Pressure). Esta grasa ofrece una excelente resistencia al lavado por agua, soporta altas cargas y temperaturas, y protege contra la corrosión, lo cual es ideal para las exigentes condiciones de trabajo de un árbol de transmisión agrícola. Evite mezclar diferentes tipos de grasa si no está seguro de su compatibilidad.
Mi cardán hace un ruido metálico o vibra, ¿qué podría ser?
Un ruido metálico («clunking») o vibraciones son indicadores claros de un problema. Lo más común es un desgaste excesivo en las crucetas (juntas universales), que han desarrollado holgura. También podría deberse a un cardán doblado, desequilibrado, o con los perfiles telescópicos dañados o sin lubricación. Si el ruido o la vibración aparecen al girar, podría ser un ángulo de trabajo excesivo. Es crucial inspeccionar y abordar el problema de inmediato para evitar daños mayores en el tractor o el apero.
¿Por qué es tan importante la guarda de protección del cardán?
La guarda de protección es un elemento de seguridad crítico. Su función principal es evitar el contacto accidental con el eje giratorio, que puede atrapar ropa, pelo o extremidades, causando lesiones gravísimas o incluso mortales. Una guarda dañada, rota o que no gira libremente compromete su seguridad. Es esencial mantenerla intacta y en buen estado de funcionamiento, y reemplazarla al primer signo de deterioro.
