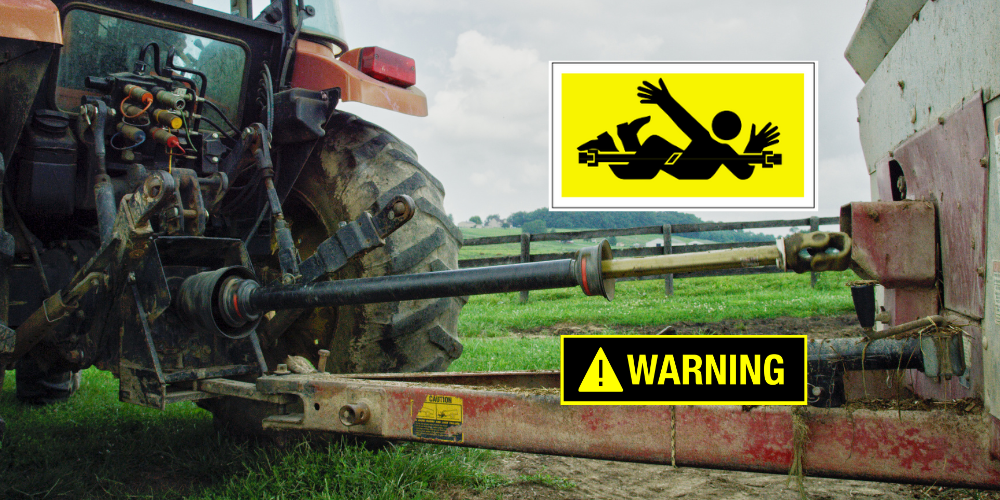

En el corazón de la maquinaria agrícola y forestal moderna, el eje cardán, o eje de toma de fuerza (TDF), representa un componente vital para la transmisión de potencia. Desde tractores que alimentan arados, sembradoras o pulverizadores, hasta desbrozadoras y astilladoras forestales, este ingenioso mecanismo es el nexo entre el motor del vehículo y la herramienta que realiza el trabajo. Sin embargo, su diseño y funcionamiento, que implican la rotación a alta velocidad y la transmisión de grandes fuerzas, lo convierten también en una de las fuentes de riesgo más significativas en el entorno agrícola si no se maneja con el debido respeto y precaución. ¿Conoce realmente los peligros que entraña un eje cardán desprotegido o mal mantenido? ¿Está seguro de que usted y su equipo aplican todas las medidas necesarias para evitar accidentes graves?
En Agrícola Triviño, entendemos que la seguridad en el campo es tan crucial como la eficiencia. Por ello, hemos preparado esta guía exhaustiva, basada en nuestra experiencia y en las mejores prácticas del sector, para que conozca las 6 medidas de seguridad fundamentales a tener en cuenta con un eje cardán. Nuestro objetivo es proporcionarle el conocimiento y las herramientas para que su trabajo sea lo más seguro posible, protegiendo tanto a las personas como a la inversión en su maquinaria.
1. Mantenimiento Preventivo Riguroso: La Clave de la Seguridad y Durabilidad
El mantenimiento no es solo una cuestión de prolongar la vida útil de su maquinaria; es, ante todo, una medida de seguridad crítica. Un eje cardán en mal estado es una bomba de relojería. La inspección y el mantenimiento periódico deben ser una rutina inquebrantable antes de cada jornada de trabajo, y no solo cuando surge un problema.
Inspección Visual Detallada y Diagnóstico Temprano
Estado General: Antes de cada uso, realice una inspección visual minuciosa del eje cardán completo. Busque grietas, abolladuras, deformaciones o signos de fatiga en los tubos, horquillas y crucetas. Preste especial atención a las soldaduras, que pueden mostrar fisuras debido a la tensión constante.
Alineación: Un eje cardán debe trabajar lo más alineado posible para minimizar las vibraciones. Verifique que los ángulos de trabajo no sean excesivos y que el eje no presente una curvatura anormal. Las vibraciones excesivas no solo son un síntoma de un problema, sino que aceleran el desgaste de todos los componentes, desde las crucetas hasta los rodamientos del tractor y del implemento. Un desequilibrio o una mala alineación pueden generar tensiones que, con el tiempo, derivan en fallos estructurales catastróficos.
Componentes Desgastados: Las crucetas son las piezas más vulnerables al desgaste. Compruebe que no haya holgura excesiva en los rodamientos de las crucetas. Un movimiento excesivo indica desgaste y la necesidad de reemplazo. Igualmente, revise el estado de las horquillas y los tubos telescópicos, asegurándose de que se deslizan suavemente sin atascos ni ruidos anómalos.
Lubricación Adecuada: El Elixir de la Larga Vida
La lubricación regular es fundamental para reducir la fricción y el calor, prolongando la vida de las crucetas y los tubos telescópicos. Consulte siempre el manual del fabricante para conocer el tipo de grasa recomendado y la frecuencia de lubricación. Generalmente, se recomienda:
Crucetas: Lubrique las crucetas con una grasa de litio de buena calidad, apta para altas presiones (EP), cada 8-10 horas de trabajo o diariamente en usos intensivos. Asegúrese de que la grasa nueva expulse la antigua por los retenes.
Tubos Telescópicos: Lubrique el perfil interno de los tubos telescópicos para asegurar un deslizamiento suave y sin fricción. Esto es vital para permitir que el cardán se adapte a los cambios de longitud durante el trabajo y evitar sobrecargas.
Para asegurar una lubricación efectiva y proteger los rodamientos de la entrada de suciedad y humedad, es crucial que los retenes estén en perfecto estado. Un retén 12.5x20x5 mm, tipo: CB DIN 3760, por ejemplo, es un componente pequeño pero esencial que evita fugas de grasa y la entrada de agentes externos perjudiciales. En ocasiones, las necesidades pueden ser diferentes, requiriendo un retén de otras dimensiones, pero la función es la misma: proteger el corazón lubricado de su maquinaria.
2. Protección Adecuada de las Juntas y Componentes Móviles
La protección del eje cardán es, quizás, la medida de seguridad más visible y una de las más ignoradas o mal mantenidas. Un cardán girando a miles de revoluciones por minuto es un peligro de atrapamiento extremo. La protección no es un «extra», es un componente de seguridad obligatorio.
La Función Vital de las Protecciones
Las cubiertas o carcasas protectoras están diseñadas para evitar que la ropa, las extremidades, el pelo largo o cualquier objeto extraño entren en contacto con las partes giratorias del eje cardán, especialmente las juntas universales (crucetas). Estas protecciones deben cubrir completamente el eje desde el tractor hasta el implemento, permitiendo su giro libre pero impidiendo el acceso directo a las zonas de riesgo.
Inspección y Mantenimiento de las Protecciones
Integridad: Verifique que las protecciones no estén rotas, agrietadas, deformadas o incompletas. Cualquier daño compromete su función protectora.
Fijación: Asegúrese de que las protecciones estén firmemente sujetas tanto al tractor como al implemento, pero que a la vez puedan girar libremente sobre el eje. Los rodamientos internos de la protección deben estar en buen estado para permitir este giro y evitar que la protección se detenga y gire con el eje.
Libre Movimiento: La protección debe permitir que el eje cardán se extienda y se contraiga libremente con los movimientos del implemento y el tractor, sin atascarse ni separarse.
Reemplazo: Si una protección está dañada o falta, debe ser reemplazada inmediatamente. Operar con un cardán sin protección es una imprudencia que puede tener consecuencias fatales.
3. Desconexión Total Antes de Cualquier Intervención
Este punto es innegociable y fundamental. La prisa o la confianza excesiva son los peores enemigos de la seguridad. Antes de acercarse al eje cardán para realizar cualquier ajuste, limpieza, mantenimiento o incluso para desatascar un implemento, el procedimiento debe ser siempre el mismo:
El Protocolo de Seguridad «Apagado Completo»
Apague el Motor: No basta con desconectar la TDF. El motor debe estar completamente apagado.
Freno de Mano: Aplique el freno de estacionamiento para asegurar que el tractor no se mueva.
Neutro y Bloqueo: Coloque la transmisión en punto muerto y, si es posible, bloquee las ruedas o el implemento para evitar cualquier movimiento accidental.
Desconecte la TDF: Asegúrese de que la toma de fuerza esté desconectada y de que la palanca o botón esté en la posición de «apagado».
Retire la Llave: Este paso es crucial. Retirar la llave de contacto evita que cualquier persona pueda arrancar accidentalmente el tractor mientras usted está trabajando cerca.
Espere: Aunque el motor esté apagado, las partes giratorias pueden tener inercia y seguir moviéndose por un corto periodo. Espere hasta que todas las partes móviles estén completamente detenidas antes de acercarse.
Nunca intente realizar ajustes o mantenimiento con el motor en marcha, ni siquiera al ralentí, ni con la TDF conectada. La velocidad de reacción humana es insuficiente frente a la velocidad de rotación de un cardán, y un simple roce puede tener consecuencias devastadoras.
4. Vestimenta y Equipo de Protección Personal (EPP) Adecuado
Su ropa y accesorios pueden convertirse en un riesgo mortal si no se eligen correctamente para trabajar cerca de maquinaria en movimiento. El objetivo es eliminar cualquier elemento que pueda ser atrapado por las partes giratorias del eje cardán.
Reglas de Oro para la Vestimenta
Ropa Ajustada: Opte por ropa de trabajo ajustada, que no tenga colgantes, cordones sueltos o bolsillos excesivamente grandes que puedan engancharse. Evite las chaquetas o camisas con solapas sueltas.
Evite Joyas: Quítese anillos, relojes, pulseras, collares y cualquier otro tipo de joya. No solo pueden quedar atrapados, sino que también pueden causar lesiones por aplastamiento o arrancamiento.
Pelo Largo: Si tiene el pelo largo, recójaselo firmemente o cúbralo con una gorra o redecilla para evitar que se enrede.
Calzado de Seguridad: Utilice calzado de seguridad con puntera reforzada y suela antideslizante para proteger sus pies de caídas de objetos o aplastamientos.
Equipo de Protección Personal (EPP) Adicional
Guantes: El uso de guantes es recomendable para proteger las manos de cortes, abrasiones o el contacto con sustancias químicas. Sin embargo, asegúrese de que los guantes no sean excesivamente holgados, ya que podrían quedar atrapados. En tareas donde el riesgo de atrapamiento es alto (como cerca de ejes giratorios), algunos expertos recomiendan no usar guantes. Evalúe siempre el riesgo específico de la tarea.
Gafas de Protección: Utilice gafas de seguridad para proteger sus ojos de partículas, polvo, salpicaduras de lubricantes o cualquier otro elemento que pueda ser proyectado durante el mantenimiento o la operación.
5. Formación y Concienciación Constante del Personal
La tecnología avanza, pero el factor humano sigue siendo el eslabón más crítico en la cadena de seguridad. No basta con tener la maquinaria en perfecto estado; es imperativo que todo el personal que interactúa con ella esté completamente formado y concienciado sobre los riesgos.
Programas de Formación Continua
Conocimiento de Riesgos: Todos los operadores, incluidos los trabajadores temporales o los nuevos empleados, deben recibir formación específica sobre los peligros asociados con el eje cardán. Esto incluye entender cómo funciona, qué tipo de lesiones puede causar y las consecuencias de no seguir los protocolos de seguridad.
Procedimientos Operativos Estándar (POE): Establezca y comunique claramente los POE para el acoplamiento, desacoplamiento, operación y mantenimiento de implementos que utilizan ejes cardán. Asegúrese de que todos los operadores conozcan y sigan estos procedimientos.
Manejo de Emergencias: Capacite al personal sobre cómo actuar en caso de un accidente, incluyendo primeros auxilios básicos y cómo solicitar ayuda de emergencia.
Fomentar una Cultura de Seguridad
La seguridad no es solo una lista de reglas; es una actitud. Fomente un entorno donde la seguridad sea una prioridad compartida y donde cualquier trabajador se sienta capacitado para detener una operación si percibe un riesgo. Las reuniones periódicas de seguridad, la discusión de incidentes (sin culpabilizar) y el reconocimiento de las buenas prácticas de seguridad son herramientas valiosas.
6. Señalización Clara y Delimitación de Áreas de Trabajo
En un entorno agrícola, a menudo se trabaja en espacios abiertos o compartidos, donde otras personas pueden no ser conscientes de los peligros de la maquinaria en funcionamiento. La señalización y la delimitación son esenciales para advertir y proteger a terceros.
Uso de Señales de Advertencia
Señales de Peligro: Utilice señales claras y visibles que adviertan sobre la presencia de maquinaria en movimiento y el riesgo de atrapamiento. Estas señales deben estar colocadas en el tractor y en el implemento, especialmente cerca del eje cardán.
Pictogramas Universales: Asegúrese de que las señales utilicen pictogramas reconocibles internacionalmente para que sean comprensibles para cualquier persona, independientemente de su idioma.
Delimitación de Zonas de Seguridad
Distancia Segura: Establezca una distancia de seguridad alrededor del tractor y el implemento cuando estén en funcionamiento. Utilice conos, vallas portátiles o cintas de señalización para demarcar esta zona, especialmente si hay personal no esencial o público cerca.
Comunicación: Si trabaja en un entorno donde otras personas pueden acercarse (caminos rurales, fincas con visitantes), comunique claramente cuando la maquinaria esté en operación y pida a todos que mantengan una distancia segura.
Otros Componentes Clave de la Transmisión y su Seguridad
Si bien el eje cardán es un foco principal de riesgo, es importante recordar que forma parte de un sistema de transmisión más amplio. Otros componentes como correas, cadenas y engranajes también requieren atención para la seguridad y la eficiencia general de la máquina.
Correas de Transmisión: Las correas trapezoidales, como la Correa trapezoidal SPZ887, son cruciales para transmitir potencia en muchas aplicaciones. Requieren una tensión adecuada para evitar deslizamientos y un desgaste prematuro, así como inspecciones regulares para detectar grietas o deshilachados. Un fallo inesperado de una correa puede ser peligroso.
Cadenas de Rodillos: Las cadenas, como la Cadena de rodillos ASA 60H, son robustas, pero demandan una lubricación constante y una inspección de sus eslabones. Un eslabón dañado o un eslabón de cierre ASA60 H mal colocado o desgastado puede provocar la rotura de la cadena, con el consiguiente riesgo de latigazo y daños.
Protecciones Generales: Al igual que el cardán, todos los elementos de transmisión deben contar con sus protecciones adecuadas, que deben ser revisadas y mantenidas.
Preguntas Frecuentes (FAQ) sobre la Seguridad del Eje Cardán
¿Con qué frecuencia debo lubricar el eje cardán?
La frecuencia de lubricación depende del uso y las condiciones de trabajo. Como regla general, las crucetas deben lubricarse cada 8-10 horas de trabajo o diariamente en usos intensivos. Los tubos telescópicos también deben recibir lubricación regular para asegurar un deslizamiento suave. Consulte siempre el manual del fabricante de su tractor y del implemento para obtener las recomendaciones específicas.
¿Qué debo hacer si la protección del cardán está dañada o falta?
Si la protección del cardán está dañada, rota o falta, la máquina no debe utilizarse bajo ningún concepto. El riesgo de atrapamiento es extremadamente alto. Debe reemplazar la protección inmediatamente con una nueva que cumpla con las especificaciones del fabricante. Operar sin una protección adecuada es una infracción grave de seguridad.
¿Puedo reparar un cardán yo mismo si tiene una pequeña grieta o deformación?
No, bajo ninguna circunstancia. Las grietas o deformaciones en un eje cardán, por pequeñas que parezcan, indican fatiga del material y comprometen seriamente su integridad estructural. Intentar repararlas mediante soldadura o enderezamiento puede debilitar aún más el componente y provocar un fallo catastrófico durante la operación. El eje cardán debe ser reemplazado por uno nuevo y certificado.
¿Qué significa «alineación correcta» del eje cardán?
La alineación correcta se refiere a que el eje cardán debe operar con los ángulos de trabajo de sus crucetas lo más bajos y equitativos posible. Idealmente, los ángulos en ambos extremos (tractor y implemento) deberían ser iguales y no superar los 10-15 grados en operación normal. Una mala alineación o ángulos excesivos provocan vibraciones, sobrecalentamiento, desgaste prematuro de las crucetas y los rodamientos, y pueden llevar a la rotura del eje. Asegúrese de que el implemento esté correctamente enganchado y a la altura adecuada para minimizar estos ángulos.
En resumen, la seguridad con el eje cardán no es una opción, sino una obligación. Siguiendo estas 6 medidas de seguridad, junto con las recomendaciones específicas del fabricante de su maquinaria, no solo protegerá vidas, sino que también prolongará la vida útil de sus equipos y garantizará una operación más eficiente y productiva. En Agrícola Triviño, estamos comprometidos con su seguridad y la de su explotación. Recuerde, la prevención es siempre la mejor herramienta.
