Racor pasamuros para soldar ESS 8L

Name: Racor pasamuros para soldar ESS 8L
Brand: Voss
SKU: ESS8L
Price: 10.93 EUR
Availability: InStock

10,93 € IVA incl.

Comprobando disponibilidad en tiempo real…

Características técnicas

Número de artículo: ESS8L
Marca: Voss
Forma: Recto
Conexión 1, tipo: Ovalillo
Conexión 1, tipo – macho/hembra: Macho
Conexión en serie 1: 8L
Diámetro de conexión nº 1: 8 mm
Conexión 1, diámetro de la rosca: M14
Conexión 1, paso de rosca: 1.50 mm
Conexión 1, tipo de rosca: Métrico
Ángulo del cono lado 1: 24 °
Conexión 2, tipo: Ovalillo
Conexión 2, tipo – macho/hembra: Macho
Diámetro conexión no. 2: 8 mm
Conexión 2, diámetro de la rosca: M14
Conexión 2, paso de rosca: 1.50 mm
Conexión 2, tipo de rosca: Métrico
Ángulo del cono lado 2: 24 °
Presión máxima de trabajo: 315 BAR

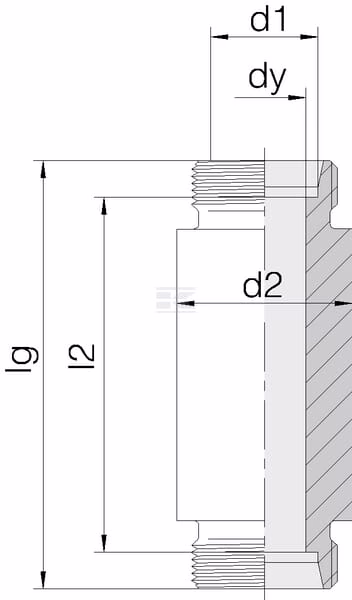

Distancia del centro de conexión al inserto: 56 mm
Longitud total: 70 mm
Diámetro interior lado 2: 6 mm
Diámetro exterior: 20 mm
l2.: 56 mm
Longitud: 70 mm
Ø exterior: 20 mm
PN (bar): 315 BAR
Serie: L
Y: 6 mm
Tratamiento de superficies: Cinc / Níquel
Tubo: 8 mm
Ancho de llave: 17 mm

Tipo de conexión nº 1 Ovalillo
Tipo conexión nº 1 – macho/hembra Macho
Diámetro de rosca de conexión nº 1 M14
Paso de rosca de conexión nº 1 1.50mm
Tipo de rosca conexión no. 1 Métrico
Tipo de conexión no. 2 Ovalillo
Tipo de conexión no. 2 – macho/hembra Macho
Diámetro de rosca conexión no. 2 M14
Paso de rosca conexión no. 2 1.50mm
Tipo de rosca conexión no. 2 Métrico

¿Duda técnica de montaje o compatibilidad? Te ayudamos: WhatsApp Email

SKU: ESS8L Categoría: Acoplamientos para ovalillos Devoluciones: 14 días para particulares, 30 días para profesionales con cargo de gestión del 15 % (mín. 19 €). Producto defectuoso o equivocado, sin coste. Ver condiciones

📄 Documentación técnica

Fichas y manuales del fabricante. Documentación en inglés.

Descripción
Valoraciones (0)

Especificaciones

Información del producto
El Acoplamiento ESS	8L es un componente profesional disponible en el catálogo de Agrícola Triviño dentro de la categoría de Recto. Este recambio ha sido seleccionado para ofrecer máxima fiabilidad y rendimiento en condiciones de trabajo exigentes dentro del sector agrícola, industrial y forestal.
En nuestra tienda puede adquirir el Acoplamiento ESS	8L con envío rápido a toda la península. Todos los pedidos se preparan en nuestro almacén central y se envían con número de seguimiento para que pueda controlar la entrega en todo momento.
La referencia del Acoplamiento ESS	8L es ESS8L. Utilice este código para confirmar la compatibilidad con su equipo antes de realizar el pedido.
Diámetro de conexión nº:	1 8mm
Diámetro de rosca de conexión nº	1: M14
Diámetro conexión no.:	2 8mm
Diámetro de rosca conexión no.	2: M14
Diámetro interior lado:	2 6mm
Diámetro exterior:	20mm
Peso del producto:	0.123 kg. Dimensiones: 70 × 22 × 22 cm. Estas medidas le ayudarán a planificar la instalación y confirmar que la pieza se ajusta correctamente a su máquina.
El Acoplamiento ESS	8L está diseñado para su uso en maquinaria agrícola e industrial profesional. Recomendamos verificar la referencia y las dimensiones antes de la instalación para garantizar un ajuste perfecto en su equipo.
Este tipo de componente es fundamental para el correcto funcionamiento de la máquina. Una pieza desgastada o en mal estado puede provocar averías costosas, por lo que recomendamos sustituirla ante los primeros signos de deterioro o según los intervalos de mantenimiento indicados por el fabricante del equipo.
Para prolongar la vida útil del Acoplamiento ESS	8L, le recomendamos seguir un programa de mantenimiento preventivo de acuerdo con las especificaciones del fabricante de su máquina. Inspeccione periódicamente el estado del componente buscando signos de desgaste, corrosión o deformación que puedan afectar a su rendimiento.
Sustituya la pieza antes de que alcance su límite de vida útil para evitar paradas no planificadas durante la campaña de trabajo. Mantener un stock mínimo de recambios críticos en su taller le permitirá realizar las sustituciones de forma inmediata y minimizar el tiempo de inactividad de su maquinaria.
Puede pedir el Acoplamiento ESS	8L desde la tienda online. El pago se realiza con tarjeta, Bizum o transferencia bancaria.
Para pedidos de gran volumen o necesidades especiales, contacte con nuestro departamento comercial para obtener condiciones personalizadas. Ofrecemos descuentos por cantidad y condiciones de pago flexibles para profesionales, cooperativas y talleres del sector agrícola e industrial en toda España.
Adquiera su Acoplamiento ESS	8L en Agrícola Triviño con total confianza. Somos especialistas en recambios para maquinaria agrícola con más de 400.000 referencias disponibles en nuestro catálogo. Realizamos envíos rápidos a toda España con seguimiento del paquete en tiempo real.
Si tiene alguna duda sobre el Acoplamiento ESS	8L o necesita asesoramiento técnico, nuestro equipo está a su disposición. Puede contactarnos por teléfono, correo electrónico o a través del formulario de nuestra web. Le ayudaremos a confirmar la compatibilidad y a encontrar la pieza exacta que necesita para su maquinaria.

Tabla de compatibilidad (27 modelos)

Marca / Modelo
Información del producto
Especificaciones técnicas
Tipo de conexión nº 1: Ovalillo
Tipo conexión nº 1 – macho/hembra: Macho
Conexión en serie 1: 8L
Diámetro de conexión nº: 1 8mm
Diámetro de rosca de conexión nº 1: M14
Paso de rosca de conexión nº: 1 1.50mm
Tipo de rosca conexión no. 1: Métrico
Ángulo del cono lado 1: 24°
Tipo de conexión no. 2: Ovalillo
Tipo de conexión no. 2 – macho/hembra: Macho
Diámetro conexión no.: 2 8mm
Diámetro de rosca conexión no. 2: M14
Paso de rosca conexión no.: 2 1.50mm
Tipo de rosca conexión no. 2: Métrico
Ángulo del cono lado 2: 24°
Presión máxima de trabajo: 315BAR
Distancia del centro de conexión al inserto: 56mm
Longitud total: 70mm
Diámetro interior lado: 2 6mm
Diámetro exterior: 20mm
Tratamiento de superficies Cinc /: Níquel
