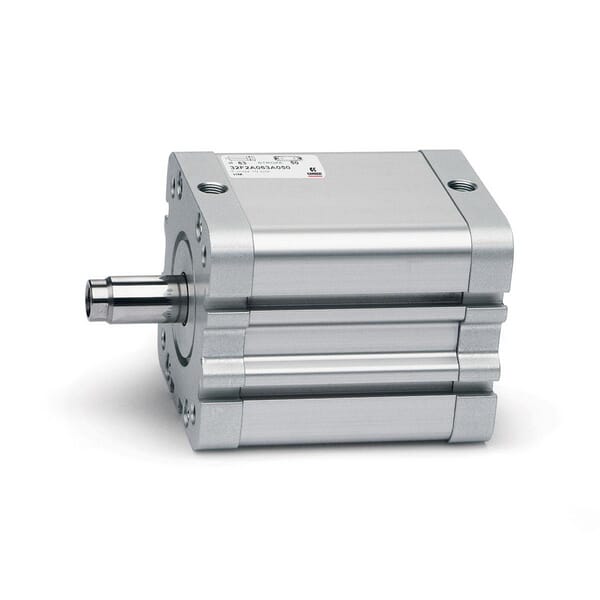

Cilindro compacto Serie 32

Características técnicas

• Número de artículo: 32M2A100A010
• EAN: 8051707196987
• Marca: Camozzi
• Tipo: Doble efecto
• Diámetro del vástago: 25 mm
• Diámetro de perforación: 100 mm
• Carrera: 10 mm
• Serie: 32
• Magnético: Si
• Tipo de amortiguación: Amortiguación automática
• Temperatura de trabajo mínima: 0 °C
• Temperatura máxima de trabajo: +80 °C
• Presión mínima de trabajo: 1 BAR
• Presión máxima de trabajo: 10 BAR
• Material del cilindro: Aluminio
• Material de la culata: Aluminio
• Norma ISO: 21287
• Material del pistón: Aluminio
• Material de sellado: Poliuretano
• Tipo de rosca de montaje – macho/hembra – conexión del vástago: Macho
• Diámetro de rosca del eje: M16
• Paso de rosca del eje: 1.50 mm
• Tipo de rosca del eje: Métrico
• Diámetro de rosca de conexión: 1/8 in
• Tipo de rosca de conexión: BSP
• Diámetro de rosca de montaje – conexión del vástago: M10
• Tipo de montaje: conexión en el lado de camisa: Rosca
• Tamaño de la llave del vástago: 22.0 mm
• Fuerza teórica a 6 bar de presión – en avance: 1775 N
• Fuerza teórica a 6 bar de presión – en retroceso: 1596 N
• Ancho de la tuerca del cilindro: 22 mm
• Efecto doble/sencillo: doble efecto
• Varilla del pistón, rosca: Rosca macho

• Diámetro D2 55mm
• Diámetro D3 49mm
• Diámetro D4 12mm
• Diámetro d 25mm
• Diámetro 100mm
• Medidas E 1156mm
• Medidas AF 20mm
• Medidas A 28mm
• Medidas EE G1/8mm
• Medidas G 178mm
• Medidas KF M12mm
• Medidas KK M16X1,5mm
• Medidas PL 8mm
• Medidas RT M10mm
• Medidas TG 89mm
• Medidas ZB+ 76,5mm
• SW1 22mm
• T1 2
• T2 3
• ZA 66,8
