Minicilindro Serie 16
48,79 € IVA incl.
Comprobando disponibilidad en tiempo real…
Características técnicas
- Número de artículo: 16N1A10A050
- EAN: 8051707148993
- Marca: Camozzi
- Tipo: Efecto simple
- Diámetro del vástago: 4 mm
- Diámetro de perforación: 10 mm
- Carrera: 50 mm
- Serie: 16
- Magnético: No
- Temperatura de trabajo mínima: 0 °C
- Temperatura máxima de trabajo: 80 °C
- Presión mínima de trabajo: 1 BAR
- Presión máxima de trabajo: 10 BAR
- Material del cilindro: Acero inoxidable 304
- Material de la culata: Aluminio
- Material del vástago: Acero inoxidable
- Norma ISO: 6432
- Material del pistón: Aluminio
- Material de sellado: Caucho de nitrilo [NBR], Poliuretano
- Tipo de rosca de montaje – macho/hembra – conexión del vástago: Macho
- Diámetro de rosca del eje: M4
- Paso de rosca del eje: 0.70 mm
- Tipo de rosca del eje: Métrico
- Diámetro de rosca de conexión: M5
- Tipo de rosca de conexión: Métrico
- Tipo de montaje: conexión en el lado de camisa: Orificio
- Diámetro de montaje – conexión del cilindro: 4 mm
- Diámetro de rosca de montaje – conexión del cilindro: M12
- Paso de rosca de los agujeros de montaje de la parte delantera de la carcasa: 1.25 mm
- Longitud de rosca de montaje – conexión del vástago: 12 mm
- Diámetro exterior: 11,3 mm
- Anchura de montaje: conexión en el lado de camisa: 8 mm
- Tamaño de la llave del vástago: 19.0 mm
- Fuerza teórica a 6 bar de presión – en avance: 1775 N
- Fuerza teórica a 6 bar de presión – en retroceso: 1596 N
- Ancho de la tuerca del cilindro: 22 mm
- Efecto doble/sencillo: simple efecto

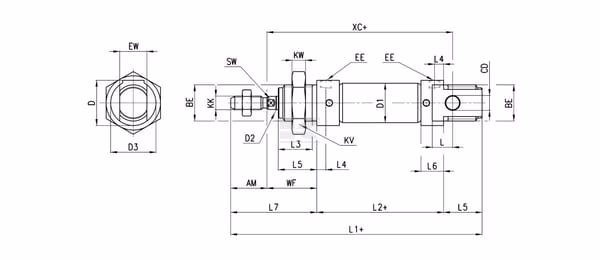

- Diámetro 10mm
- KW 7mm
- L6 9mm
- Medidas AM 12mm
- Medidas BE M12x1,25mm
- Medidas CD 4mm
- Medidas D1 113mm
- Medidas D2 4mm
- Medidas D3 15mm
- Medidas D 15mm
- Medidas EE M5mm
- Medidas EW 8mm
- Medidas KK M4x0,7mm
- Medidas KV 19mm
- Medidas L1+ 86mm
- Medidas L2+ 46mm
- Medidas L3 10mm
- Medidas L4 45mm
- Medidas L5 12mm
- Medidas L7 28mm
- Medidas L 6mm
- Medidas WF 16mm
- Medidas XC+ 64mm
📄 Documentación técnica
Fichas y manuales del fabricante. Documentación en inglés.
Especificaciones
| Minicilindro Serie | 16 de la marca Camozzi: disponible en el catálogo de Agrícola Triviño. |
| El Minicilindro Serie | 16. Datos publicados por el fabricante: diámetro de 10mm, kw de 7mm, l6 de 9mm, medidas am de 12mm, medidas cd de 4mm. |
| El Minicilindro Serie | 16 es un recambio profesional disponible en el catálogo de Agrícola Triviño. |
| Referencia (SKU): | 16N1A10A050. Utilice esta referencia para asegurar la compatibilidad con su máquina antes de realizar el pedido. |
| Este Minicilindro Serie | 16 está indicado para su uso en maquinaria agrícola profesional. Recomendamos verificar la referencia y las dimensiones antes de la instalación para garantizar un ajuste perfecto. |
| En Agrícola Triviño somos especialistas en recambios para maquinaria agrícola con más de | 500.000 productos en nuestro catálogo. Encuentre más productos en nuestra sección de Cilindro ISO de efecto simple Ø 8 – 25 mm. |
| Nuestro equipo técnico está disponible para resolver cualquier duda sobre compatibilidad o aplicación. | |
Tabla de compatibilidad (23 modelos)
| Marca / Modelo |
|---|
| Descripción detallada |
| Características del Minicilindro Serie 16 |
| Efecto doble/sencillo simple: efecto |
| Magnético: No |
| Medidas AM: 12mm |
| Medidas CD: 4mm |
| Medidas D1: 113mm |
| Medidas D2: 4mm |
| Medidas D3: 15mm |
| Medidas EE: M5mm |
| Medidas EW: 8mm |
| Medidas KK: M4x0,7mm |
| Medidas KV: 19mm |
| Medidas L1+: 86mm |
| Medidas L2+: 46mm |
| Medidas L3: 10mm |
| Medidas L4: 45mm |
| Medidas L5: 12mm |
| Medidas L7: 28mm |
| Medidas WF: 16mm |
| Medidas XC+: 64mm |
| Aplicación y compatibilidad |
| Comprar Minicilindro Serie 16 en Agrícola Triviño |
Accesorios recomendados
Sobre este cilindro hidráulico
Minicilindro Serie 16 (Ref. 16N1A10A050). Los cilindros hidráulicos convierten la presión del aceite en fuerza lineal, accionando brazos, cucharas, palas, elevadores y sistemas de dirección.
Síntomas de fallo en un cilindro
- Fugas de aceite por el vástago o por las conexiones
- El implemento desciende lentamente con el motor parado (by-pass interno)
- Movimiento errático o falta de fuerza
- Vástago rayado, picado o con corrosión
Identificación
Para identificar el cilindro correcto necesita: diámetro del émbolo (bore), diámetro del vástago (rod), carrera (stroke) y tipo de anclaje en ambos extremos. Estas medidas deben coincidir exactamente con el original.
