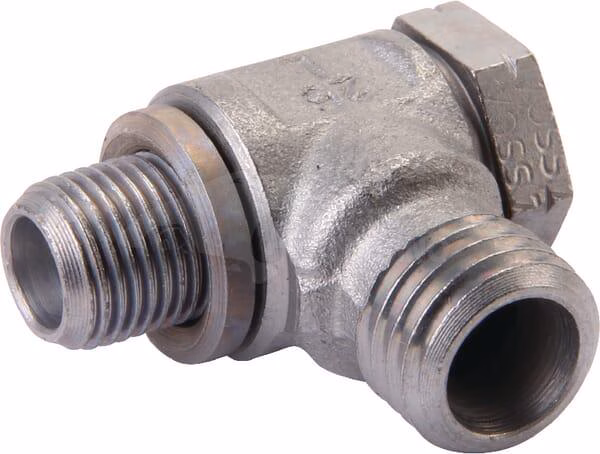

Acoplamiento banjo en codo

Name: Acoplamiento banjo en codo
Brand: Voss
SKU: RSWS22LR34
Price: 41.38 EUR
Availability: InStock

41,38 € IVA incl.

Comprobando disponibilidad en tiempo real…

Características técnicas

Número de artículo: RSWS22LR34
Marca: Voss
Forma: Codo 90
Conexión 1, tipo: Banjo
Conexión 1, tipo – macho/hembra: Macho
Conexión en serie 1: 22L
Diámetro de conexión nº 1: 22 mm
Conexión 1, diámetro de la rosca: 3/4 in
Hilos de rosca de conexión nº 1 por pulgada: 14
Longitud de rosca de conexión nº 1: 16 mm
Conexión 1, tipo de rosca: BSP
Tamaño de llave de conexión nº 1: 36.0 mm
Distancia del centro de la conexión al extremo: 45 mm
Conexión 2, tipo: Banjo
Conexión 2, tipo – macho/hembra: Macho
Diámetro conexión no. 2: 22 mm
Longitud conexión no. 2: 48 mm
Conexión 2, diámetro de la rosca: M30
Conexión 2, paso de rosca: 2.00 mm
Conexión 2, tipo de rosca: Métrico
Conexión 2, tamaño de la llave: 36.0 mm
Distancia del centro al extremo de la conexión número 2: 24 mm
Norma DIN: 2401, 2353, 228, 3852
Norma ISO: 228
Diámetro interior: 15, 19 mm
Tratamiento de superficie: Níquel, Zinc
Presión máxima de trabajo: 250 BAR
Material del sellado: Metal
Par de apriete máximo: 210 N·m
Normativa: DIN 2353, rosca según DIN-ISO 228 (R, DIN259), arista obturadora Forma E según DIN 3852
Junta: Con anillo obturador de metal con borde de corte
Tratamiento de superficies: Cinc / Níquel

Tipo de conexión nº 1 Banjo
Tipo conexión nº 1 – macho/hembra Macho
Diámetro de rosca de conexión nº 1 3/4in
Tipo de rosca conexión no. 1 BSP
Tipo de conexión no. 2 Banjo
Tipo de conexión no. 2 – macho/hembra Macho
Diámetro de rosca conexión no. 2 M30
Paso de rosca conexión no. 2 2.00mm
Tipo de rosca conexión no. 2 Métrico
Tamaño de llave conexión no. 2 36.0mm
Norma DIN 2353
Diámetro interior 15mm
Tratamiento de superficie Zinc

¿Duda técnica de montaje o compatibilidad? Te ayudamos: WhatsApp Email

SKU: RSWS22LR34 Categorías: 90°, Acoplamientos para ovalillos, Hidráulica y Transmisión Etiqueta: HIDRAULICA Devoluciones: 14 días para particulares, 30 días para profesionales con cargo de gestión del 15 % (mín. 19 €). Producto defectuoso o equivocado, sin coste. Ver condiciones

📄 Documentación técnica

Fichas y manuales del fabricante. Documentación en inglés.

Descripción
Valoraciones (0)

Especificaciones

Información del producto
El Racor orientable angular es un componente profesional disponible en el catálogo de Agrícola Triviño dentro de la categoría de	90°. Este recambio ha sido seleccionado para ofrecer máxima fiabilidad y rendimiento en condiciones de trabajo exigentes dentro del sector agrícola, industrial y forestal.
En nuestra tienda puede adquirir el Racor orientable angular con envío rápido a toda la península. Todos los pedidos se preparan en nuestro almacén central y se envían con número de seguimiento para que pueda controlar la entrega en todo momento.
La referencia del Racor orientable angular es RSWS22LR34. Utilice este código para confirmar la compatibilidad con su equipo antes de realizar el pedido.
Diámetro de conexión nº:	1 22mm
Diámetro de rosca de conexión nº:	1 3/4in
Diámetro conexión no.:	2 22mm
Diámetro de rosca conexión no.	2: M30
Diámetro interior:	15mm
Normativa DIN	2353, rosca según DIN-ISO 228 (R, DIN259), arista obturadora Forma E según DIN: Guardabarros
Peso del producto:	0.374 kg. Dimensiones: 68 × 53 × 37 cm. Estas medidas le ayudarán a planificar la instalación y confirmar que la pieza se ajusta correctamente a su máquina.
El Racor orientable angular está diseñado para su uso en maquinaria agrícola e industrial profesional. Recomendamos verificar la referencia y las dimensiones antes de la instalación para garantizar un ajuste perfecto en su equipo.
Este tipo de componente es fundamental para el correcto funcionamiento de la máquina. Una pieza desgastada o en mal estado puede provocar averías costosas, por lo que recomendamos sustituirla ante los primeros signos de deterioro o según los intervalos de mantenimiento indicados por el fabricante del equipo.
Para prolongar la vida útil del Racor orientable angular, le recomendamos seguir un programa de mantenimiento preventivo de acuerdo con las especificaciones del fabricante de su máquina. Inspeccione periódicamente el estado del componente buscando signos de desgaste, corrosión o deformación que puedan afectar a su rendimiento.
Sustituya la pieza antes de que alcance su límite de vida útil para evitar paradas no planificadas durante la campaña de trabajo. Mantener un stock mínimo de recambios críticos en su taller le permitirá realizar las sustituciones de forma inmediata y minimizar el tiempo de inactividad de su maquinaria.
Puede pedir el Racor orientable angular desde la tienda online. El pago se realiza con tarjeta, Bizum o transferencia bancaria.
Para pedidos de gran volumen o necesidades especiales, contacte con nuestro departamento comercial para obtener condiciones personalizadas. Ofrecemos descuentos por cantidad y condiciones de pago flexibles para profesionales, cooperativas y talleres del sector agrícola e industrial en toda España.
Adquiera su Racor orientable angular en Agrícola Triviño con total confianza. Somos especialistas en recambios para maquinaria agrícola con más de	400.000 referencias disponibles en nuestro catálogo. Realizamos envíos rápidos a toda España con seguimiento del paquete en tiempo real.
Si tiene alguna duda sobre el Racor orientable angular o necesita asesoramiento técnico, nuestro equipo está a su disposición. Puede contactarnos por teléfono, correo electrónico o a través del formulario de nuestra web. Le ayudaremos a confirmar la compatibilidad y a encontrar la pieza exacta que necesita para su maquinaria.

Tabla de compatibilidad (32 modelos)

Marca / Modelo
Información del producto
Especificaciones técnicas
Tipo de conexión nº 1: Banjo
Tipo conexión nº 1 – macho/hembra: Macho
Conexión en serie 1: 22L
Diámetro de conexión nº: 1 22mm
Diámetro de rosca de conexión nº: 1 3/4in
Hilos de rosca de conexión nº 1 por pulgada: rated-5
Longitud de rosca de conexión nº: 1 16mm
Tipo de rosca conexión no. 1: BSP
Tamaño de llave de conexión nº: 1 36.0mm
Distancia del centro de la conexión al extremo: 45mm
Tipo de conexión no. 2: Banjo
Tipo de conexión no. 2 – macho/hembra: Macho
Diámetro conexión no.: 2 22mm
Longitud conexión no.: 2 48mm
Diámetro de rosca conexión no. 2: M30
Paso de rosca conexión no.: 2 2.00mm
Tipo de rosca conexión no. 2: Métrico
Tamaño de llave conexión no.: 2 36.0mm
Distancia del centro al extremo de la conexión número: 2 24mm
Diámetro interior: 15mm
Tratamiento de superficie: Zinc
Presión máxima de trabajo: 250BAR
Material del sellado: Metal
Par de apriete máximo: 210N·m
Junta Con anillo obturador de metal con borde de: corte
Tratamiento de superficies Cinc /: Níquel
