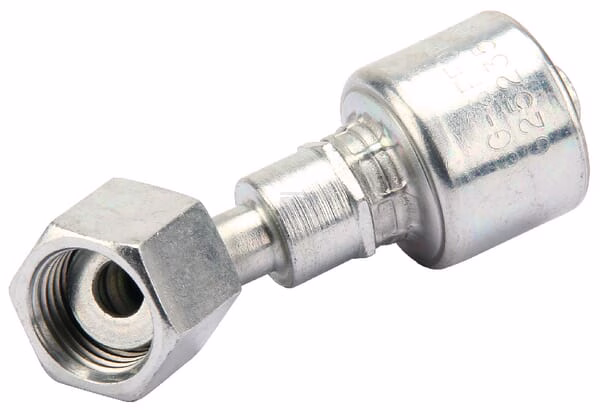

inserto engastable 45°, DN16, rosca H ORFS 1"

inserto engastable 45°, DN16, rosca H ORFS 1″

Name: inserto engastable 45°, DN16, rosca H ORFS 1"
Brand: Gates
SKU: 10G10FFORX45S
Price: 37.38 EUR
Availability: InStock

Black Trivi El precio original era: 50,95 €.El precio actual es: 37,38 €. IVA incl.30,89 € sin IVA

Comprobando disponibilidad en tiempo real…

Características técnicas

Número de artículo: 10G10FFORX45S
EAN: 5414465856723
Marca: Gates
Forma: Codo 45°
Tamaño: 10
Conexión 1, tipo: Racor de manguera
Conexión 1, tipo – macho/hembra: Macho
Diámetro de conexión nº 1: 5/8 in
Distancia del centro de la conexión al extremo: 16 mm
Conexión 2, tipo: Tuerca giratoria
Conexión 2, tipo – macho/hembra: Hembra
Conexión 2, diámetro de la rosca: 1 in
Conexión no. 2, hilos por pulgada.: 14
Conexión 2, tipo de rosca: ORFS
Ángulo del cono: 45 °
Conexión 2, código de tipo: FFORX
Conexión nº 2 Tamaño de la llave: 30 mm
Drop: 16 mm
Manguera recomendada: Xpiral
Distancia del centro al extremo de la conexión número 2: 100,5 mm
Distancia del centro de conexión al inserto: 63 mm
Norma ISO: 12151-1
Material: Acero
Tratamiento de superficie: Galvanizado
Número original: 10G10FFORX45S
Manufacturer Product ID: 7104-2217-5
Medidas: 10 in

Tipo de conexión nº 1 Racor de manguera
Tipo conexión nº 1 – macho/hembra Macho
Diámetro de conexión nº 1 16mm
Tipo de conexión no. 2 Tuerca giratoria
Tipo de conexión no. 2 – macho/hembra Hembra
Diámetro de rosca conexión no. 2 1in
Tipo de rosca conexión no. 2 ORFS
Conexión nº 2 código de tipo FFORX
Drop 0,63in

¿Duda técnica de montaje o compatibilidad? Te ayudamos: WhatsApp Email

Ver todos los productos de SAEGTIN: 5414465856723 SKU: 10G10FFORX45S Categorías: Hidráulica y Transmisión, Hidráulica, Mangueras y racores, Racores para engastar / Casquillos de prensado, Gates, MegaCrimp®, SAE Etiqueta: HIDRAULICA

Comparar con familia SAE

Devoluciones: 14 días para particulares, 30 días para profesionales con cargo de gestión del 15 % (mín. 19 €). Producto defectuoso o equivocado, sin coste. Ver condiciones

Descripción
Valoraciones (0)

Especificaciones

El Racor pres.	45° DN16-1" ORFS. Datos publicados por el fabricante: diámetro de conexión nº 1 de 16mm, distancia del centro de la conexión al extremo de 16mm, diámetro de rosca conexión no. 2 de 1in, conexión nº 2 tamaño de la llave de 30mm, drop de 0,63in.
EAN:	5414465856723
Diámetro de conexión nº	1: 5/8 in
Diámetro de conexión nº	1: 16 mm
diámetro de la rosca:	1 in
Número de artículo:	10G10FFORX45S

Tabla de compatibilidad (31 modelos)

Marca / Modelo
Descripción detallada
Características técnicas
EAN: 5414465856723
Forma: Codo 45°
Tamaño: 10
Tipo de conexión nº 1: Racor de manguera
Tipo conexión nº 1 – macho/hembra: Macho
Diámetro de conexión nº 1: 5/8 in
Diámetro de conexión nº 1: 16 mm
Distancia del centro de la conexión al extremo: 16 mm
Tipo de conexión no. 2: Tuerca giratoria
Tipo de conexión no. 2 – macho/hembra: Hembra
diámetro de la rosca: 1 in
hilos por pulgada.: 14
Tipo de rosca conexión no. 2: ORFS
Ángulo del cono: 45 °
código de tipo: FFORX
Conexión nº 2 Tamaño de la llave: 30 mm
Drop: 16 mm
Drop: 0
Manguera recomendada: Xpiral
Distancia del centro al extremo de la conexión número 2: 100
Distancia del centro de conexión al inserto: 63 mm
Norma ISO: 12151-1
Material: Acero
Tratamiento de superficie: Galvanizado
Número original: 10G10FFORX45S
Manufacturer Product ID: 7104-2217-5
Medidas: 10 in
Número de artículo: 10G10FFORX45S

Sobre este componente hidráulico

inserto engastable 45°, DN16, rosca H ORFS 1" (Ref. 10G10FFORX45S). Mangueras, racores y acoplamientos hidráulicos forman la red de distribución que transporta el aceite a presión hasta los actuadores de la máquina.

Criterios de selección

Presión de trabajo: debe igualar o superar la del circuito (bar/PSI)
Diámetro interior: determina el caudal máximo sin pérdida de carga
Tipo de conexión: BSP, métrica, JIC, SAE — no son intercambiables
Longitud/medida: verificar contra la pieza original

Una conexión hidráulica incorrecta o deteriorada provoca fugas, pérdida de presión y riesgo de rotura catastrófica bajo carga. Sustituir siempre al primer signo de deterioro.
